Allegato: Kit di fissaggio del basamento Hilti
Allegato: Kit di fissaggio
del basamento Hilti
Hilti HVA: HVU M12x110 + HAS-R M12x110/168

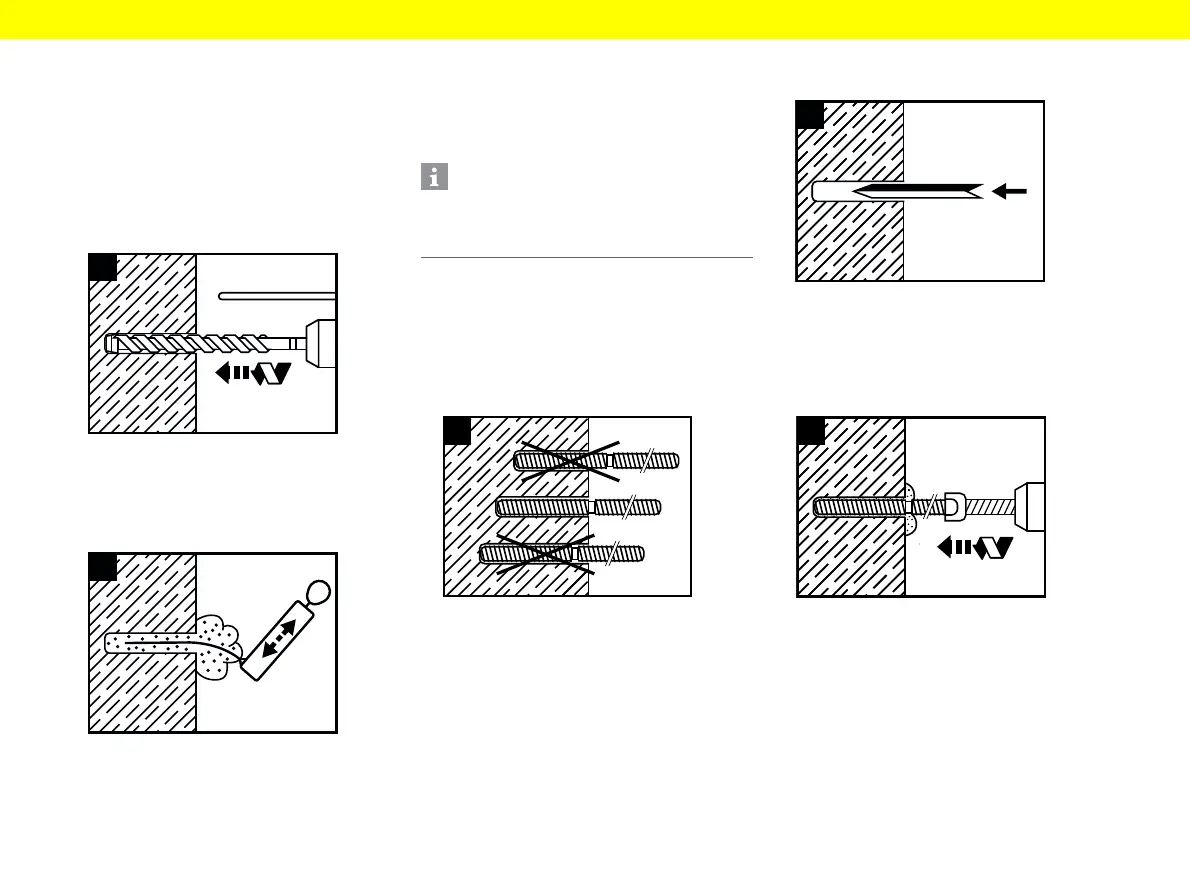

Istruzioni di montaggio
1. Praticare i fori con un martello perforatore:
– Diametro: 14 mm
– Profondità del foro: 110 mm
SUGGERIMENTO: Utilizzare una punta cava Hilti
TE-CD o TE-YD con sistema di aspirazione della
polvere Hilti.
2. Pulire il foro: soffiare la polvere grossolana fino
a quando l’aria in uscita non è pulita.
– Con pompa manuale: soffiare nel foro almeno
4 volte con la pompa di soffiaggio Hilti
partendo dal fondo del foro.
– Pulizia ad aria compressa (CAC): soffiare nel
foro 2 volte partendo dal fondo e per tutta
la lunghezza con aria compressa priva di olio
(min. 6 bar a 6 m
3
/h; se necessario utilizzare
una prolunga).
3. Verificare che la profondità di foratura sia
di 110 mm mediante il contrassegno sul bullone
di ancoraggio:
– La profondità del foro non deve superare
quella di inserimento.
– Se la profondità di inserimento è inferiore
praticare un foro più profondo.
4. Inserire completamente l’ancorante chimico HVU
Hilti (compreso il sacchetto in pellicola) nel foro.
5. Avvitare nell’ancorante chimico il bullone di
ancoraggio con l’utensile di inserimento
esercitando una pressione elevata con il trapano
a percussione acceso (250 – 1000 giri/min).
Al raggiungimento della profondità di inserimento
contrassegnata, spegnere il martello perforatore.
1
2
4x
Informazione
Prima di posizionare il tassello, il foro deve essere
privo di polvere di trapanatura e residui.
Pulizia del foro non adeguata = carichi utili ridotti
