Montage
Montage op de ter plaatse aan te
brengen ondergrond/fundering

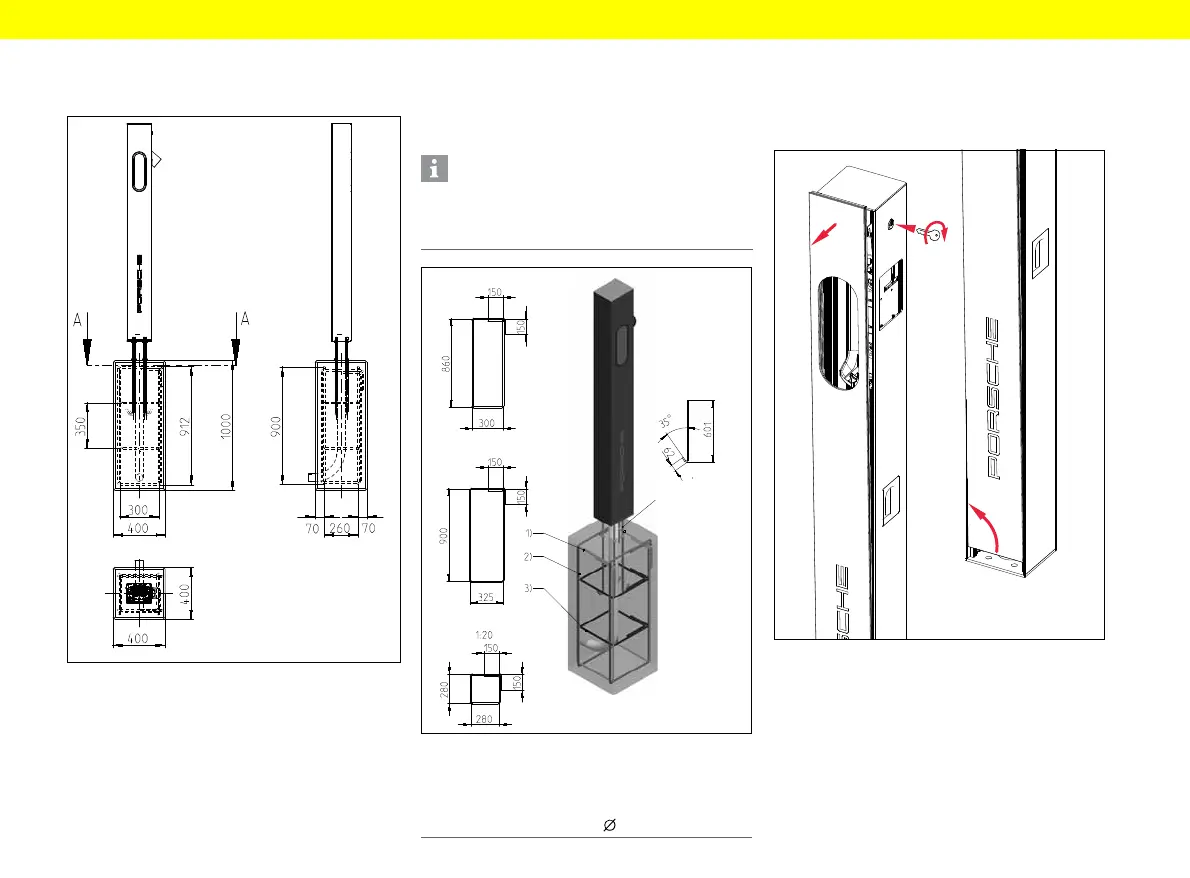

Afb. 4: Afmetingen fundering
▶ Afmetingen voor ankerstangen zie afb. 2.
Funderingsversterkingsplan
De afstandsmontage wordt hieronder weergegeven.
De montage kan ook aansluitend aan de vloer plaats-
vinden.
Afb. 5: Funderingsversterkingsplan
Staande houder ontgrendelen
1. Voorpaneel met de sleutel ontgrendelen.
2. Kantel het voorpaneel voorzichtig naar voren en
til het uit het basisframe.
Afb. 6: Staande houder openen
Informatie
Het maken van de fundering volgens het funderings-
versterkingsplan vereist specialistische
bouwkundige kennis.
1 Beugel 1 (2x) 2 Beugel 2 (3x) 3 Beugel 3 (2x)
4 Ankerstang (4x), schroefdraad M12, kwaliteit 8,8-10,9
5 Beton: C 25/30 XF1 XC2
Wapening: BST 500 S, draad :10 mm
