Elektrische aansluiting
Laadstekkerhouder bevestigen
1. Draai de laadstekkerhouder in de daarvoor
bestemde opening.
2. Bevestig de laadstekker met 2 PT-schroeven
WN1452 4 x 20.

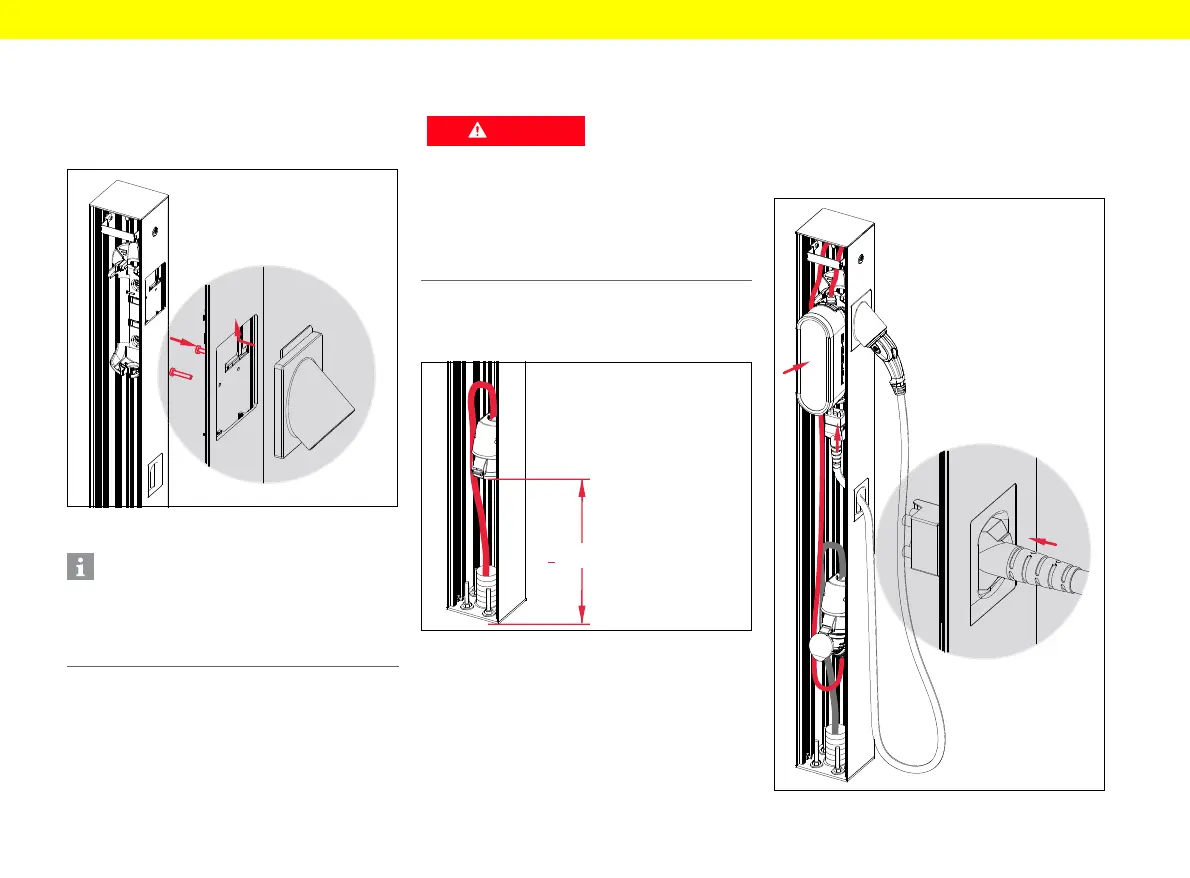

Afb. 8: Laadstekkerhouder bevestigen
Hoogspanningsstopcontact
aansluiten
▶ Monteer het landspecifieke hoogspannings-
stopcontact (minimaal beschermingsklasse
IP54) en sluit het stopcontact aan.
Afb. 9: Hoogspanningsstopcontact aansluiten
Porsche Mobile Charger aanbrengen
1. Leg de optionele stroomaansluitkabel in de brede
groef aan de linkerkant en leid deze omhoog via
de kabelgeleider.
2.
Sluit de stroomkabel aan op de bedieningseenheid
.
3. Leid de verbindingsstekker van de voertuigkabel
van buitenaf door de borstelafdichting.
4. Sluit de laadkabel aan de voertuigzijde aan op
de bedieningseenheid.
5. Druk de bedieningseenheid in de bijbehorende
houder.
6. Steek de optionele stroomaansluitkabel in het
hoogspanningsstopcontact of sluit de vaste
aansluitkabel aan.
Afb. 10: Porsche Mobile Charger aanbrengen
Informatie
De laadstekkerhouder is voorgemonteerd voor
type 2-laadstekkers. Door de twee PT-schroeven te
verwijderen, kunt u de laadstekkerhouder ombouwen
voor een landspecifieke laadstekker.
Elektrische schok
Als de aangelegde stroomkabel onder spanning staat,
zal het aanraken ervan resulteren in een elektrische
schok, wat kan leiden tot ernstig letsel of de dood.
▶ Schakel de voorzekering uit en beveilig deze
tegen onbedoeld opnieuw inschakelen.
▶ Leg kabels uitsluitend spanningsvrij aan.
