Bijlage: Funderingsmontagekit Hilti
Bijlage: Funderingsmontagekit Hilti
Hilti HVA: HVU M12x110 + HAS-R M12x110/168

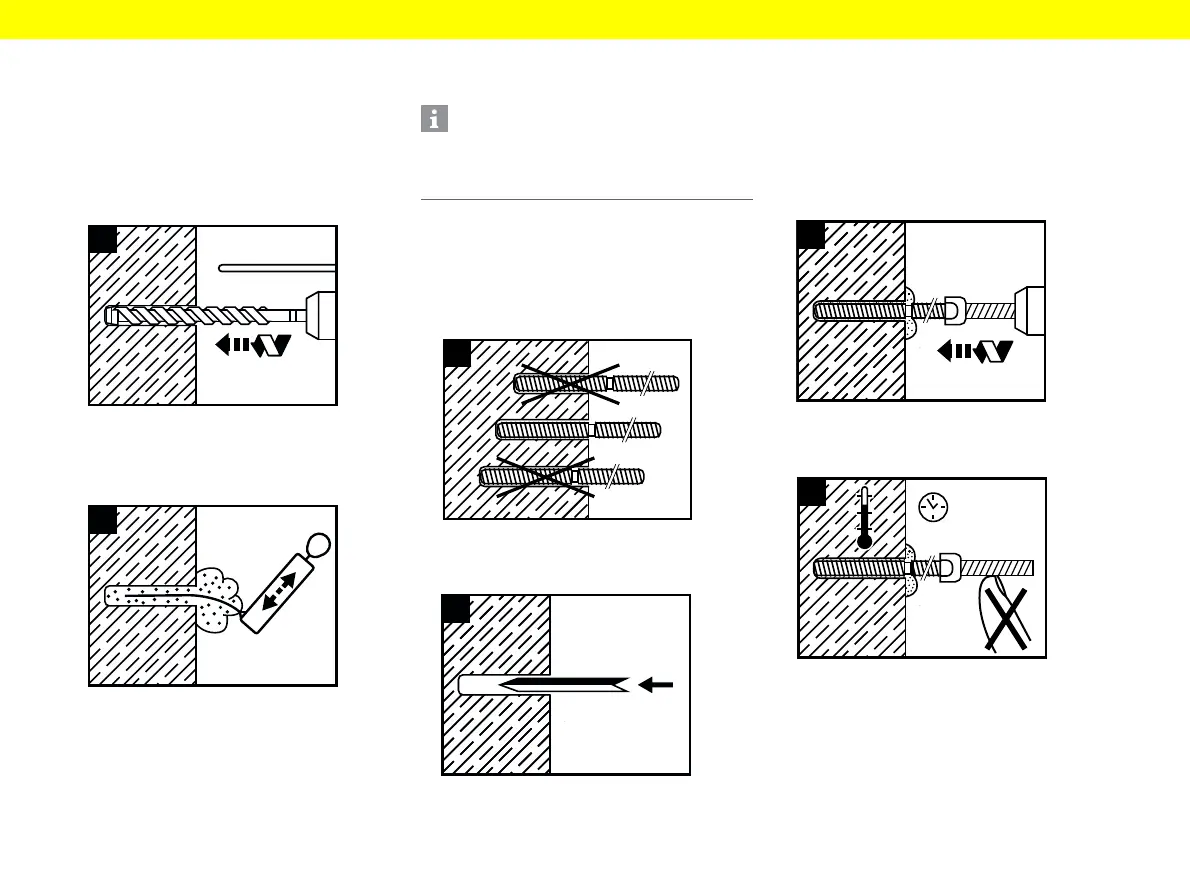

Montage-instructies
1. Maak een boorgat met een boorhamer:
– Diameter: 14 mm
– Boordiepte: 110 mm
TIP: Gebruik Hilti holle boren TE-CD of TE-YD met
Hilti-stofzuigeraansluiting.
2. Boorgat reinigen: blaas het grove stof uit totdat
de terugstromende lucht stofvrij is.
– Met handpomp: blaas het boorgat minimaal
4 keer uit vanaf de bodem van het boorgat
met behulp van de Hilti uitblaaspomp.
– Persluchtreiniging (CAC): blaas het boorgat
twee keer vanaf de bodem van het boorgat
over de gehele lengte uit met olievrije
perslucht (min. 6 bar bij 6 m
3
/h; gebruik
eventueel een verlengstuk).
3. Controleer de juiste boorgatdiepte van 110 mm
aan de hand van de markering op de ankerstang:
– Het boorgat mag niet dieper zijn dan de
insteldiepte.
– Als de insteldiepte te gering is, boort u het
gat dieper.
4. Duw de Hilti HVU mortelpatroon (incl. foliezak)
helemaal in het boorgat.
5. Schroef de ankerstang in de mortelpatroon
met behulp van een montagegereedschap
onder matige druk, met het hamermechanisme
ingeschakeld (250 – 1000 omw./m).
Wanneer de gemarkeerde insteldiepte is bereikt,
schakelt u de boorhamer uit.
6. Tijdens de uithardingstijd t
rel
mag de ankerstang
niet worden bewogen.
1
2
4x
Informatie
Voor het plaatsen van het anker moet het boorgat
vrij zijn van boorstof en vuil.
Slechte boorgatreiniging = gering draagvermogen
3
14
HVU
16
t
rel
