Conexão elétrica
Indicações sobre a conexão
elétrica
Ao carregar a bateria de alta tensão através da
tomada industrial/conexão fixa, a instalação elétrica
pode ser carregada em sua capacidade máxima.
Para garantir um carregamento ininterrupto,
considerar as seguintes recomendações:
– Instalar somente tomadas industriais de acordo
com a IEC 60309 que sejam adequadas para
a potência elétrica máxima possível da instalação
doméstica.
– Dimensionar a instalação elétrica de forma que
a corrente nominal máxima de 32 A da tomada/
ligação fixa utilizada seja permanentemente
disponibilizada para carregar o veículo.
– Verificar se a potência adicional necessária para
carregar um veículo pode ser permanentemente
disponibilizada com a instalação doméstica
existente.
Fixar a tomada de carregamento
1. Girar a tomada de carregamento na abertura
fornecida.
2. Fixar a tomada de carregamento com
2 parafusos PT WN1452 4 x 20.

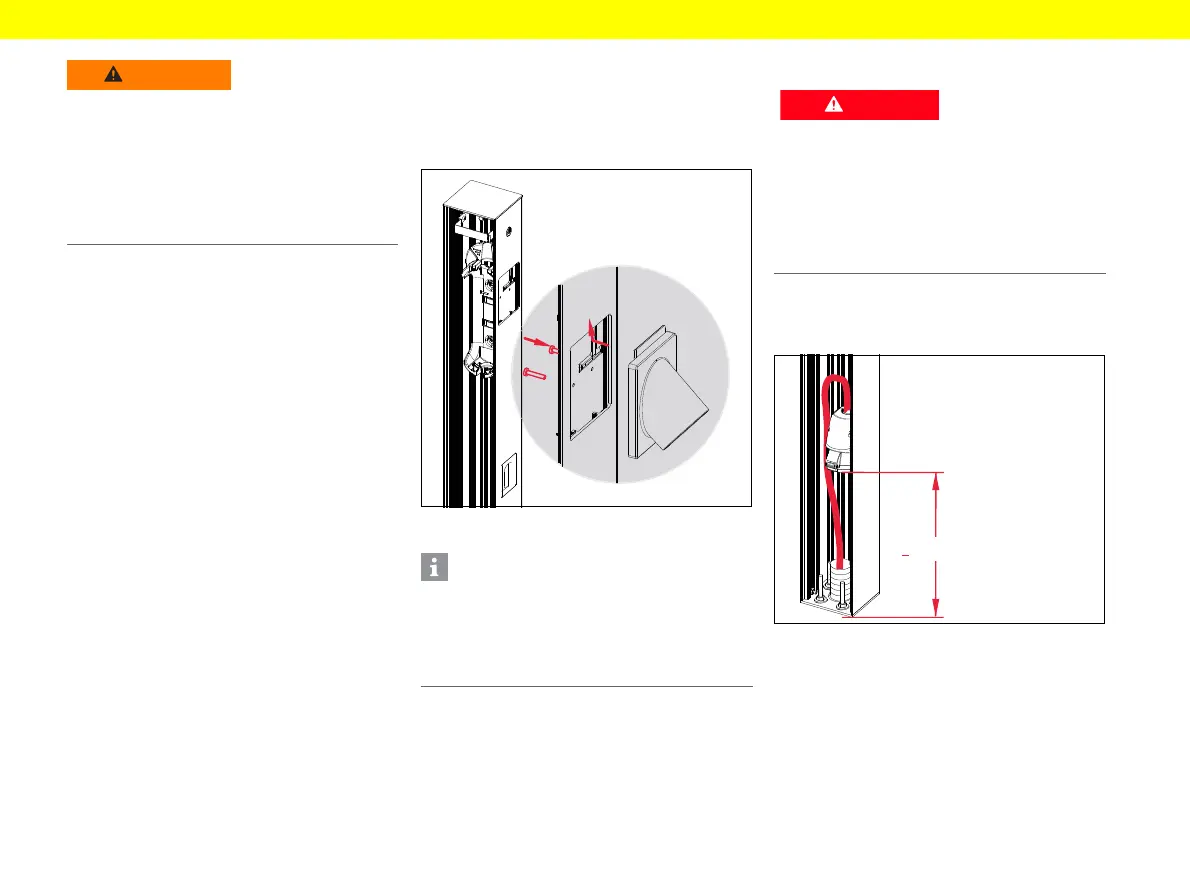

Fig. 8: Fixar a tomada de carregamento
Conectar a tomada de alta tensão
▶ Montar a tomada de alta tensão específica do
país (com pelo menos uma classe de proteção
IP54) e conectar a tomada.
Fig. 9: Conectar a tomada de alta tensão
Vapores inflamáveis ou
explosivos
Componentes do equipamento de carregamento da
Porsche podem provocar faíscas e, assim, detonar
vapores inflamáveis ou explosivos.
▶ Para reduzir o risco de explosão, principalmente
em garagens, assegurar-se de que a tomada do
carregador vertical esteja montada a pelo menos
50 cm do chão.
Informação
A tomada de carregamento está pré-montada para
conectores de carregamento do tipo 2. Ao desmontar
ambos os parafusos PT, é possível converter a tomada
de carregamento em um conector de carregamento
específico do país.
Choque elétrico
Se o cabo de alimentação instalado estiver sob
tensão, tocá-lo causará choque elétrico, o que
resultará em ferimentos graves ou mesmo a morte.
▶ Desligar o fusível de reserva e assegurar contra
religação acidental.
▶ Colocar os cabos somente quando não estejam
sob tensão.
