Монтаж
Подготовка к установке
с зазором
1. Закрепить анкерные шпильки на фундаменте
с помощью четырех шайб A13 и четырех
шестигранных гаек M12. Макс. момент
затяжки: 40 Нм.
2. Используя четыре шестигранных гайки M12
и четыре шайбы A13, установить колонку
на требуемой высоте от 30 до 150 мм.
3. Защитная труба должна выступать из фунда-
мента на расстояние не менее 250 мм.

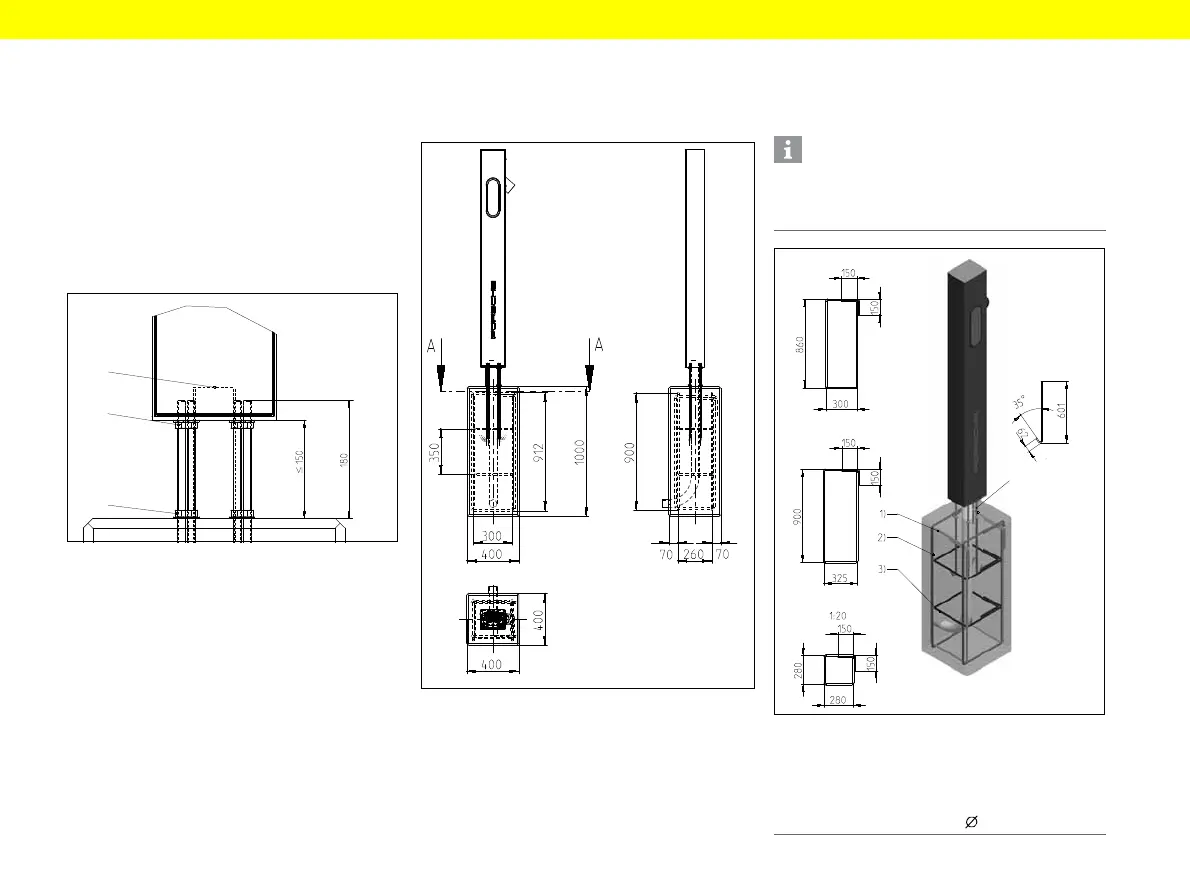

Рис. 3. Установка с зазором
Установка на основании/
фундаменте, устраиваемом
заказчиком
Рис. 4. Размеры фундамента
▶ Размеры анкерных шпилек — см. рис. 2.
Схема армирования фундамента
Ниже показана установка с зазором. Также воз-
можна установка без зазора.
Рис. 5. Схема армирования фундамента
Информация
Для устройства фундамента в соответствии с его
схемой армирования требуются профессиональ-
ные знания в строительной области.
1 Скоба 1 (2 шт.) 2 Скоба 2 (3 шт.) 3 Скоба 3 (2 шт.)
4 Анкерная шпилька (4 шт.), резьба M12, класс прочно-
сти 8,8–10,9
5 Бетон: C 25/30 XF1 XC2
Арматура: BST 500 S, пруток 10 мм
