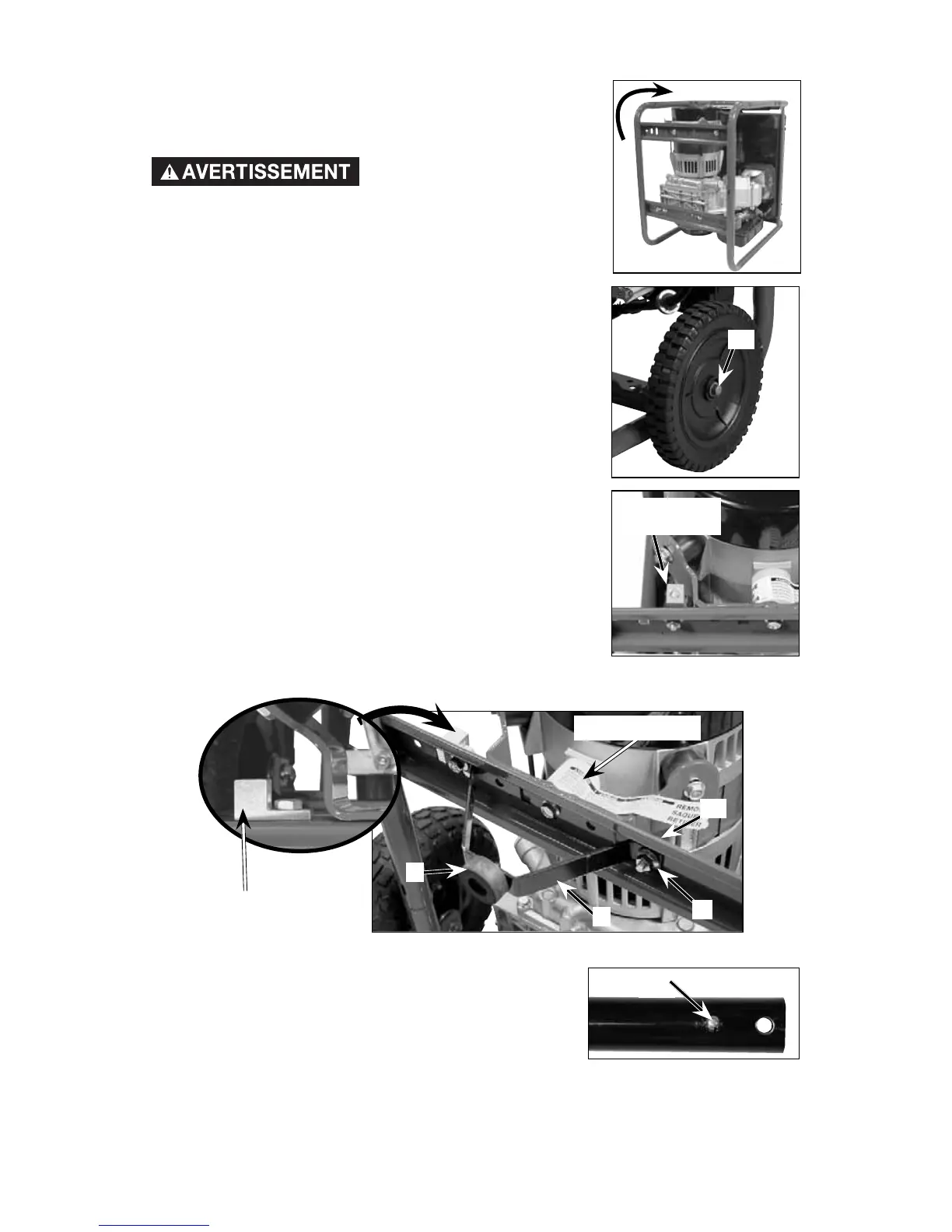

1. Avec l'aide d'une autre personne, inclinez la génératrice
et reposez-le sur le cadre tel qu'illustré. NE retirez PAS
le bloc d'expédition avant d'avoir assemblé la trousse
de transport.
La génératrice est trop lourde
pour être soulevée par une
seule personne. Demandez à une autre personne de vous
aider avant de la soulever.
2. Montez les roues aux supports de roue avec les boulons
à épaulement (11) et les contre-écrous (12).
3. Attachez la butée en caoutchouc (4) au support de pied
(3) avec la vis (13) et l'écrou à rondelle dentée (14). Bien
serrer les pièces.
4. Retirez la cosse de mise à la terre. Conservez la
cosse de mise à la terre, la vis et l'écrou à bride pour
l'assemblage du support de pied.
5. Attachez l'ensemble de support de pied (3) et la
cosse de mise à la terre au cadre de la génératrice tel
qu'illustré. Bien serrer les vis. REMARQUE : Assurez-
vous que la cosse de mise à la terre est orientée tel qu'illustré.
6. Pour faciliter la pose, submergez les prises de la poignée dans de l'eau tiède
savonneuse. Retirez les prises de poignée de l'eau
savonneuse et glissez-les sur les poignées.
7. Enfoncez le bouton-poussoir (9), glissez-le dans
la poignée et relâchez-le dans le deuxième trou.
REMARQUE : Le V du bouton-poussoir est inséré en
premier. Répétez cette étape de l'autre côté.
8. Enfoncez le bouton-poussoir (9), glissez-le dans le support de poignée et
relâchez-le dans la première fente du support de poignée, tel qu'illustré. Fixez la
poignée au support de poignée à l'aide de la vis (7) et de l'écrou à bride (8).
9
Cosse de
mise à la terre
Bloc d'expédition
10
8
3
4
Cosse de mise à la
terre
11
