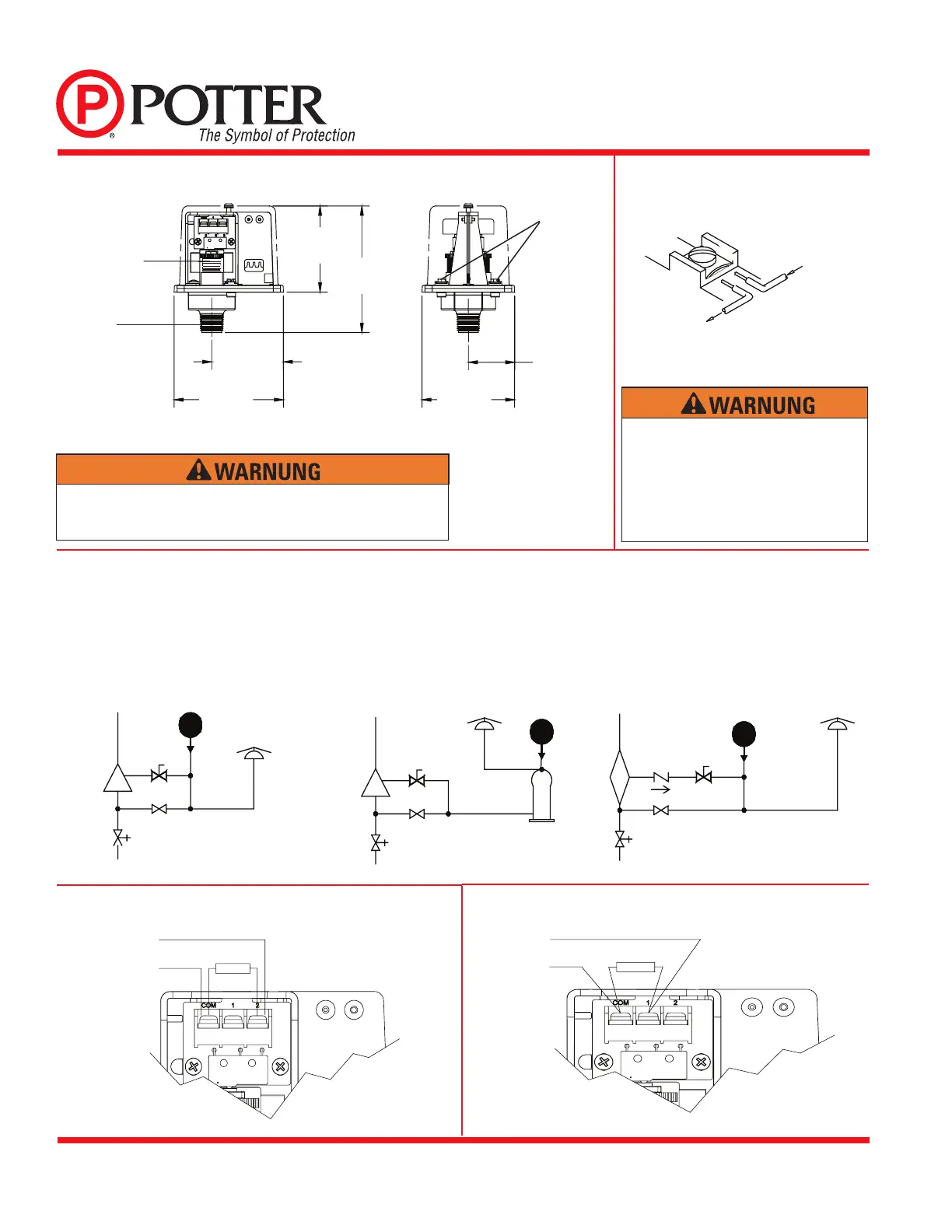

Typische Sprinkleranwendungen
Schalterverkabelung Platinenanschluss
Abmessungen:
VORSICHT: Durch das Schließen eines beliebigen Absperrventils zwischen dem Alarmventil und dem PS10 wird der PS10 außer Betrieb gesetzt. Gemäß NFPA-72
sollte jedes derartige Ventil mithilfe eines Überwachungsschalters wie etwa dem Modell RBVS von Potter elektronisch überwacht werden.
Anschluss Für Niederdrucksignal
Anschluss Für Wasserdurchusssignal
Abb. 2
Abb. 4
Abb. 5
Abb. 3
Abb. 1
GEDRUCKT IN DEN USA SEITE 6 VON 8
MODELL PS10 (VDS)
DRUCKSCHALTER
MFG. #5401162 - REV C-1
12/10
ABGEHEND
ANKOMMEND
DWG# 923-3
EOLR
ZUR FEUERALARMPLATINE
EOLR
ZUR FEUERALARMPLATINE
NASSANLAGE MIT
ÜBERDRUCK
WASSERTURBINE
MIT GONG
WASSERTURBINE
MIT GONG
PS10
RBVS
ALARM-
VENTIL
NASSAN-
LAGE
ALARM-
VENTIL
NASSAN-
LAGE
ALARM-
VENTIL
TROCKEN-
ANLAGE
OS- & Y-
VENTIL
BEIPASS-VENTIL-
WASSER-
DURCHFLUSS
BEIPASS-VENTIL-
WASSER-
DURCHFLUSS
OS- & Y-
VENTIL
BEIPASS-VENTIL-
WASSER-
DURCHFLUSS
OS- & Y-
VENTIL
NASSANLAGE OHNE
ÜBERDRUCK
RBVS
VERZÖGERUNG
PS10
RÜCK-
SCHLAG-
VENTIL
RBVS
TROCKENANLAGE
PS10
DWG. #923-2AA
WASSERTURBINE
MIT GONG
HINWEIS: Bringen Sie an den Außengewinden Teflonband an, um Leckagen zu vermeiden.
EINSTELLKNOPF
2,87
[72,97]
4,22
[107,19]
2,48
[62,87]
3,78
[95,89]
3,20
[81,28]
1,60
[40,64]
ERDUNGS-
SCHRAUBEN
1/2" NPT
Die Verwendung von Rohrzement kann zu Verstopfung des Durchlasses und somit
zum Signalverlust führen.
Ein abisolierter Abschnitt eines einzelnen Leiters
sollte nicht um die Anschlussklemme geschlungen
werden, um ihn anstelle von zwei separaten
Verbindungen zu verwenden. Das Kabel muss
abgetrennt werden. Dadurch ergibt sich auch eine
Kontrollmöglichkeit für den Fall, dass sich das
Kabel aus der Anschlussklemme löst.
