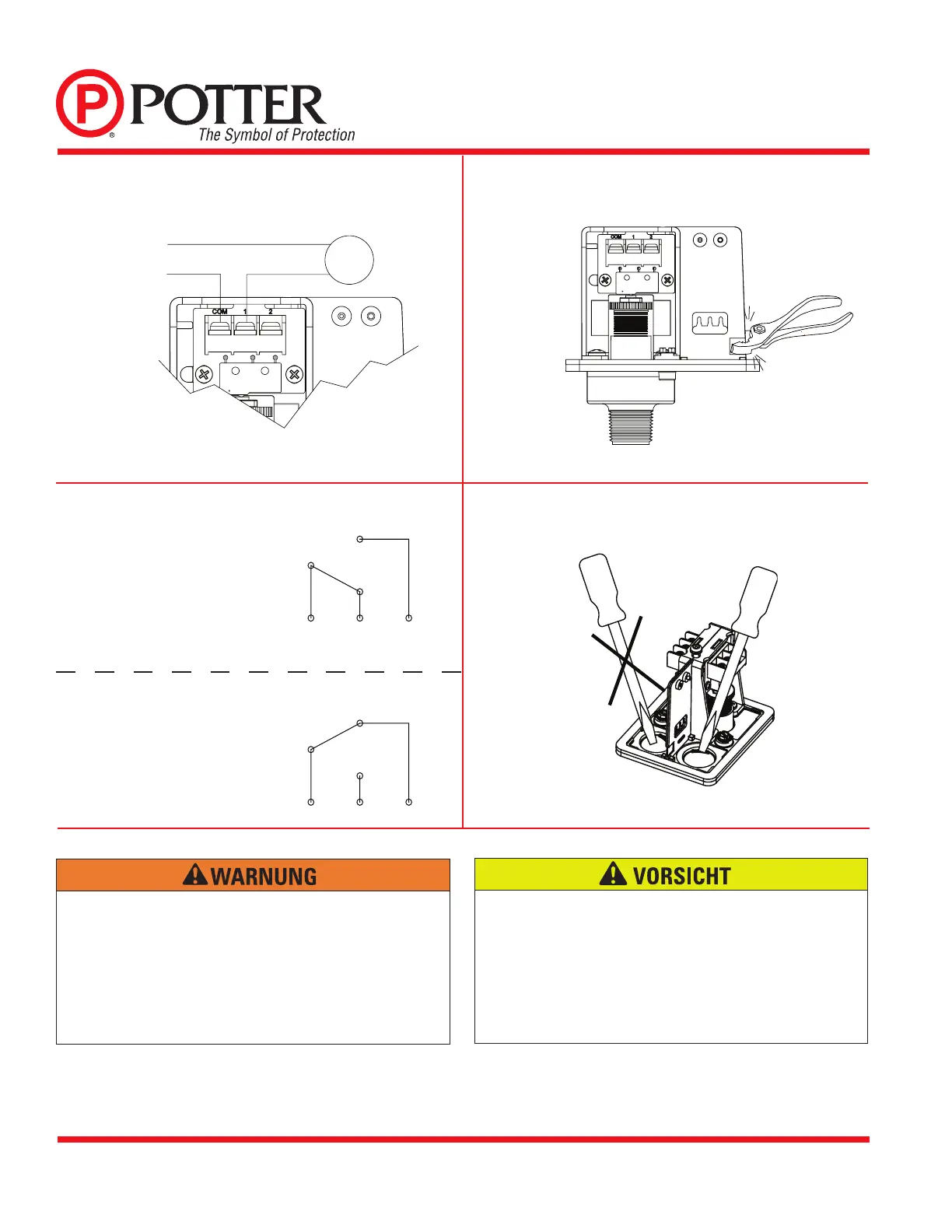

GEDRUCKT IN DEN USA SEITE 7 VON 8
MODELL PS10 (VDS)
DRUCKSCHALTER
Lokale Glocke Für Integration
In Wasserdurchuss
Dünnen Bereich der Trennwand herausbrechen, um bei Verkabelung beider Schalter
über eine Rohrleitungsöffnung die Kabel entsprechend verlegen zu können.
Verkabelung Mit Einer Rohrleitung
Abb. 6
Abb. 7
Abb. 9
Öffnen Der AusbrechöffnungenSchalterbetrieb
Abb. 8
Anschluss
C: Gemeinsame Leitung
1: Geschlossen bei Installation unter
normalem Systemdruck.
2: Geöffnet bei Installation unter
normalem Systemdruck. Schließt
bei Druckabfall. Verwendung für
Niederdrucküberwachung.
Anschluss
1: Geöffnet ohne anliegenden Druck.
Schließt bei Erkennung von Druck.
Verwendung für Wasserdurchussanzeige.
2: Geschlossen ohne anliegenden Druck.
MFG. #5401162 - REV C-1
12/10
POSITIVE DC
ODER HOT AC
GLOCKE
NEGATIVE DC
ODER NEUTRALE AC
LEITUNG
LAST
MIT DRUCKBEAUFSCHLAGUNG
OHNE DRUCKBEAUFSCHLAGUNG
C
C 1 2
C
C 1 2
• Die Installation muss von qualiziertem Personal und entsprechend allen nationalen
und lokalen Richtlinien und Bestimmungen durchgeführt werden.
• Es besteht Stromschlaggefahr. Schalten Sie vor Wartungsarbeiten die Stromversorgung
ab. Anderenfalls könnten Sie schwer verletzt oder getötet werden.
• Lesen Sie vor Beginn der Installation alle Anweisungen sorgfältig durch. Bewahren
Sie die Anweisungen zur künftigen Verwendung auf. Das Nichtlesen und -beachten
der Anweisungen könnte zum fehlerhaften Betrieb des Geräts führen, was wiederum
schwere oder tödliche Verletzungen zur Folge haben könnte.
• Es besteht Explosionsgefahr. Nicht für die Verwendung an gefährlichen Orten geeignet.
Dies könnte zu schweren Verletzungen oder zum Tod führen.
• Nicht durch Drehen des Schaltergehäuses anziehen. Verwenden Sie die achen
Seiten des Schraubenschlüssels nur an der Gewindebuchse. Eine fehlerhafte
Installation könnte den Schalter beschädigen und zu fehlerhaftem Betrieb führen, was
wiederum zu Geräte- und Sachschäden führen könnte.
• Verwenden Sie zum Abdichten der Gewinde Teonband (nur an Außengewinden).
Die Verwendung von Fugenmasse oder Zement kann den Druckanschluss verstopfen
und zu fehlerhaftem Betrieb des Geräts und zu Beschädigungen der Anlage führen.
• Ziehen Sie das Gerät nicht zu stark an. Es gelten allgemein übliche Standards.
