TRACTOR MODELO NO. PP155A42 (274430), PRODUCTO NO. 274430

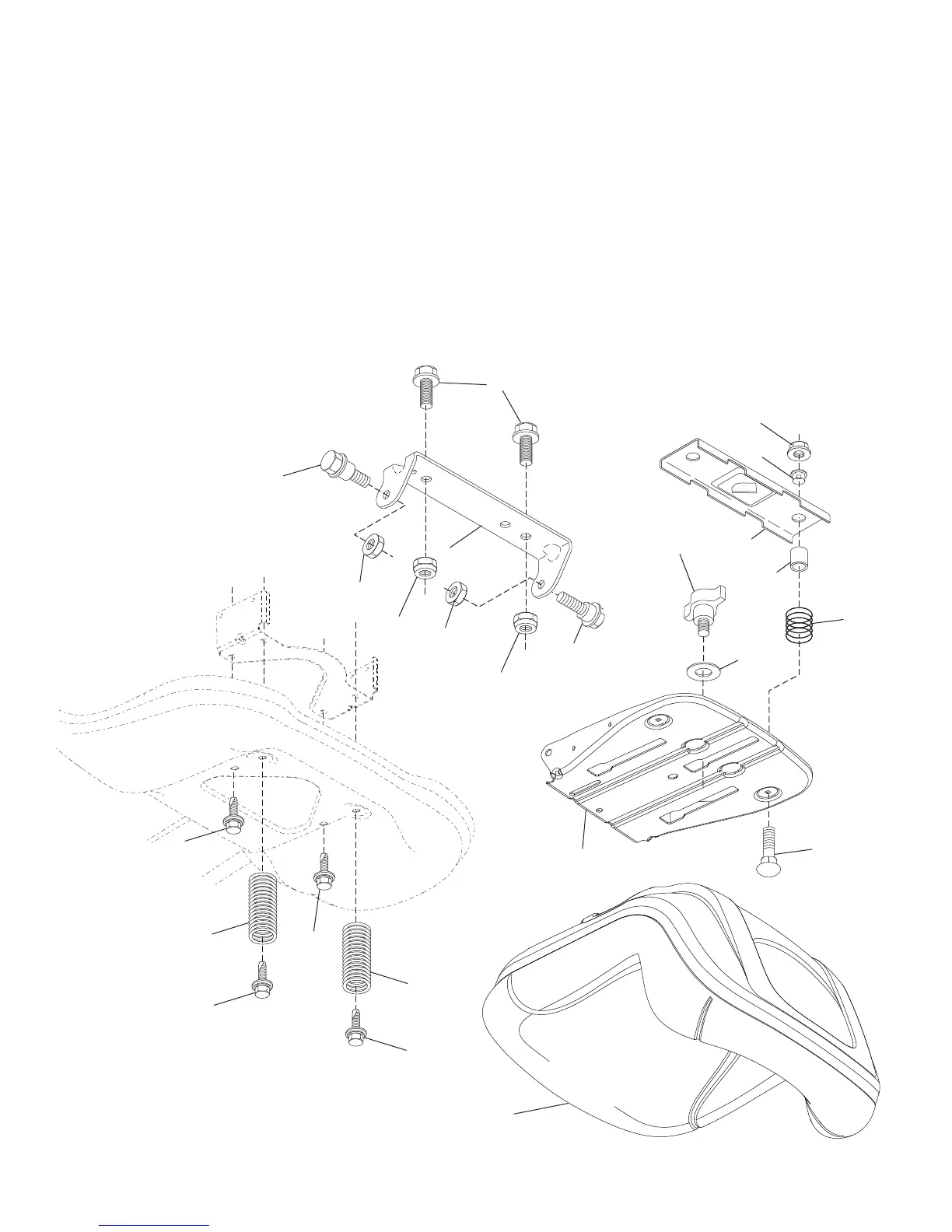

ENSAMBLE DEL ASIENTO
NOTA: Las dimensiones de todos los componentes están
expresadas en pulgadas americanas. 1 pulgada = 25,4 mm
1 532 19 75-14 Asiento
2 532 18 01-66 Soporte pivotante del guardabarros
6 873 80 06-00 Tuerca 3/8-16 unc
7 589 48 35-01 Resorte del asiento
8 532 17 18-77 Perno 5/16-18 unc x 3/4
10 532 44 18-05 Bandeja del asiento
12 532 19 93-70 Soporte
13 532 12 12-48 Buje
14 872 05 04-12 Perno 1/4-20 x 1-1/2
15 532 13 43-00 Separador
16 532 12 37-40 Resorte para trabar el asiento
17 532 12 39-76 Tuerca 1/4
19 532 19 93-72 Perilla de asiento
21 587 90 78-01 Perno 5/16-18 x 5/8
37 873 80 05-00 Tuerca 5/16-18 unc
42 532 19 93-71 Arandela
46 588 09 04-01 Perno 3/8-16 x 1, 1.25
1
14
10
42
19
16
15
12
17
13
7
8
7
8
seat-tex_knob_6
8
8
2
46
6
6
37
37
21
21
CÓDIGO PIEZA
No. No. DESCRIPCIÓN
CÓDIGO PIEZA
No. No. DESCRIPCIÓN
