TRACTOR MODELO NO. PP155A42 (274430), PRODUCTO NO. 274430

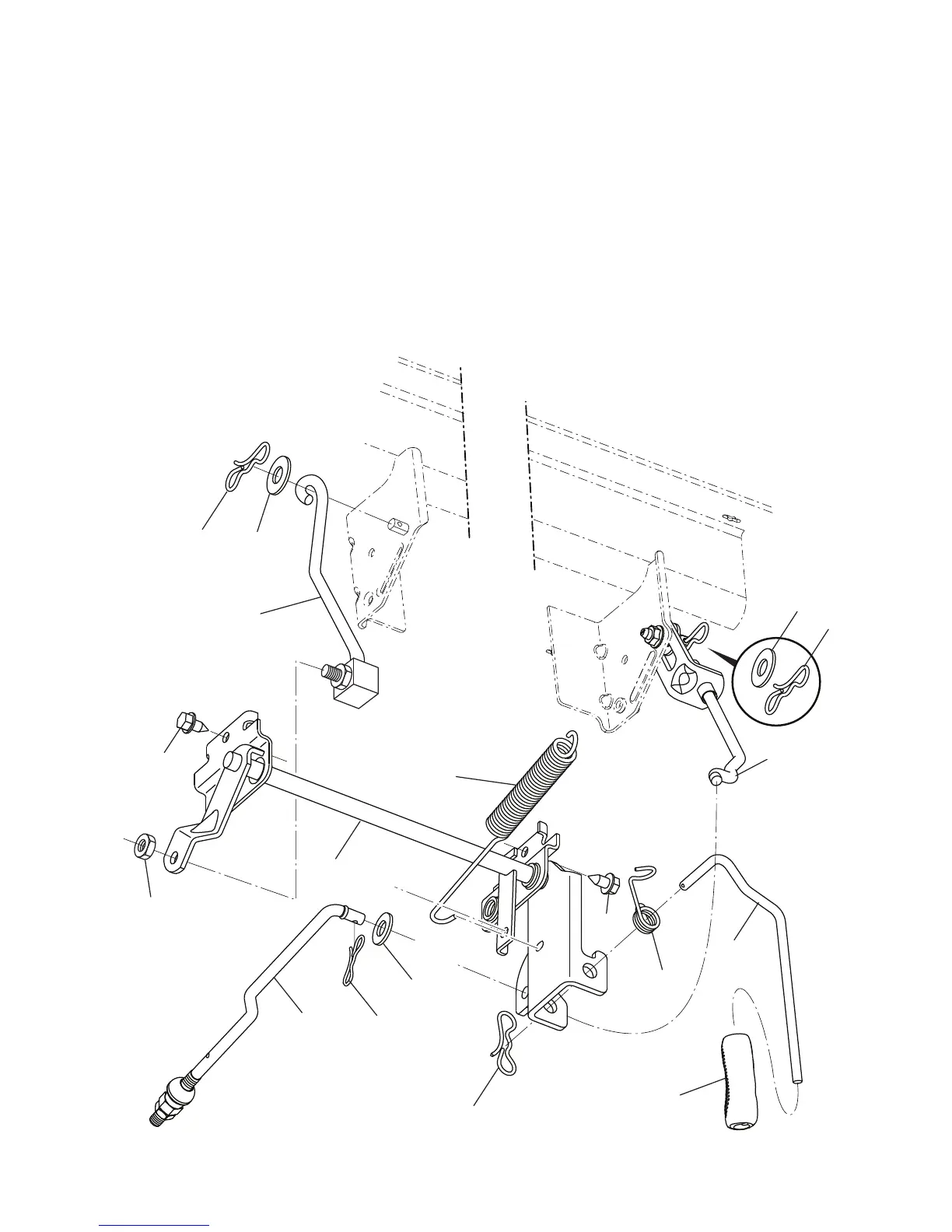

ELEVACIÓN DE LA CORTADORA DE CÉSPED
NOTA: Las dimensiones de todos los componentes están
expresadas en pulgadas americanas. 1 pulgada = 25,4 mm
2 532 42 20-27 Ensamble del eje de la elevación
3 532 19 52-31 Ensamble de la palanca de elevación
derecha
7 580 96 23-01 Mango de la palanca
10 532 19 63-14 Resorte de torsión
17 819 13 13-12 Arandela 13/32 x 13/16 Calibre 12
87 532 19 42-09 Pasador de chaveta de 7/16 con
bloqueo en forma de mariposa
88 532 41 07-10 Resorte de ayuda de la elevación
89 819 19 19-12 Arandela de zinc transparente
90 532 19 42-08 Pasador de chaveta de 5/16 con
bloqueo en forma de mariposa
91 532 19 79-84 Ensamble del acoplamiento El-
evación trasera
97 817 00 06-12 Tornillo 3/8-16 x 3/4
98 532 42 05-25 Acoplamiento frontal de la elevación
de la cortadora de césped
100 873 93 06-00 Tuerca de presión central de 3/8-16
unc
101 581 50 65-01 Ensamble del acoplamiento El-
evación fijo
7
3
87
10
88
2
17
90
98
97
97
lift-tex_37 *Key 91 may be substituted for Key 101
91
101*
87
100
89
89
87
CÓDIGO PIEZA
No. No. DESCRIPCIÓN
CÓDIGO PIEZA
No. No. DESCRIPCIÓN
*CODIGO No. 91 puede ser substitudio
por CODIGO No. 101
