Poulan Pro PPBV25 - Montaje de Los Tubos del Soplador

-- 18 --
MONTAJE
ADVERTENCIA: Detenga el motor
y asegúrese deque las cuchillas delimpulsor
no se encuentren girando antes de abrir la
compuerta de entrada de aire delaspirador o
de intentar introducir o remover los tubos de
aspirador o los tubos delsoplador. Lascuchil-
las girantes podrían causar serios acci-
dentes. Siempre desconecte la bujía antes
de hacer cualquier mantenimiento o de tener
acceso a piezas movibles.
ADVERTENCIA: Si recibió el apara-
to ya armado, repita todos los pasos para ase-
gurarse que el aparato haya sido armado
correctamente y que todos los fíjafores se en-
cuentren bien fíjos. Siga toda la información de
seguridad en el manual y sobre la unidad.
D Un destornillador se requiere para el
montaje.

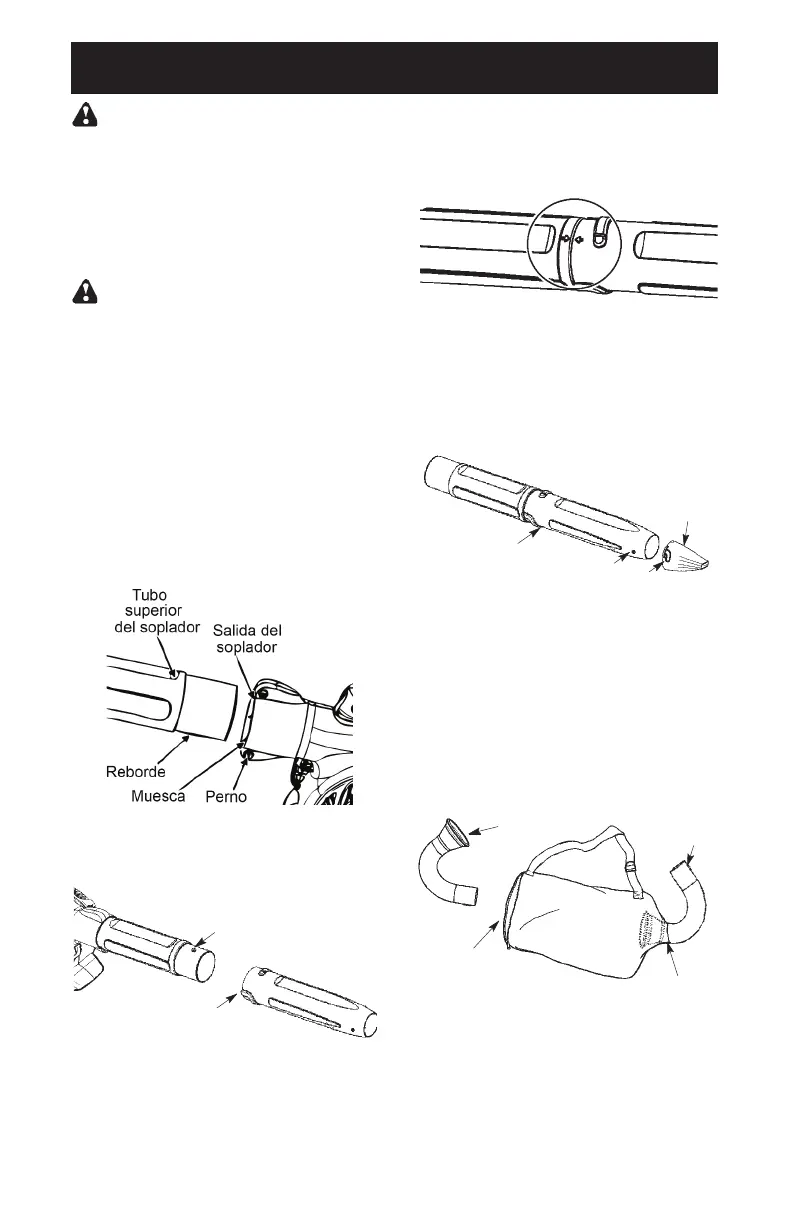

MONTAJE DE LOS TUBOS DEL
SOPLADOR
1. Alinee el resalte del tubo de soplador
superior con la acanaladura de la salida
del soplador; deslice el tubo a su lugar.
AVISO: La perilla debe estar lo
suficientemente suelta para permitir
introducir los tubos de soplador en la
conexión de salida del soplador. Afloje la
perilla girándola hacia la izquierda.
2. Bloquee los tubos girando la perilla hacia
la derecha.
3. Alinee las ranuras del tubo de soplador
inferior con las lengüetas del tubo de
soplador superior.
Tubo de soplador
superior
Lengüeta
Ranura
Tubo de
soplador inferior
4. Deslice el tubo de soplador inferior sobre
el tubo de soplador superior.
5. Gire el tubo de soplador inferior hacia la
derecha hasta que oiga un chasquido
para bloquear el tubo de soplador inferior
en el superior.
AVISO: Cuando los tubos de soplador
superior e inferior están montados
correctamente, las flechas de ambos tubos
están alineadas.
6. Para extraer los tubos, gire la perillahacia
la izquierda para aflojar los tubos;
después, extraiga los tubos.
MONTAJE DE LA BOQUILLA DE
ALTA VELOCIDAD
Cuando se requiera una velocidad del aire
más alta, utilice la boquilla de alta velocidad.
1. Alinee las ranuras en la boquilla con las
lengüetas en el tubo inferior del soplador.
Boquilla de
Alta Velocidad
Tubo inferior del
soplador
Lengüeta
Ranura
2. Empuje la boquilla sobre el tubo inferior
del soplador.
3. Gire la boquilla a laderecha hasta encajar
en su lugar para asegurar la boquilla al
tubo inferior del soplador.
MONTAJE DE LA BOLSA DEL
ASPIRADOR
1. Abra la cremallera en la bolsa del aspirador
e introduzca el tubo en forma de codo.
2. Empuje la punta pequeña el tubo en forma
de codo por abertura pequeña el la bolsa
del aspirador.
Moldura
Saliente
Tubo en forma
de Codo
Abertura de
Cremallera
Abertura
pequeña
AVISO: Asegúrese de que el borde de la ab-
ertura pequeña de la bolsa de encuentre pega-
do a la parte en forma de embudo del tubo en
forma decodo, y la moldura saliente del toboen
forma de codo se encuentre al fondo.
