palanca de freno y los
(2) tornillos expuestos.
5.
Quite los tornillos
que sujetan la unidad
central de fábrica
y desconecte el
cableado. (Figura A)
6.
Coloque a presión
la barra de relleno
en la carcasa del
ecualizador y deslice
el ensamble en la
parte inferior de la
carcasa del radio.
(Figura B)
7.
Monte el juego de
soportes #2 en la parte
posterior de la carcasa
del ecualizador con
los (4) tornillos de
cabeza hexagonal #8
x 1/2” suministrados.
(Figura C)
Continuará al
ensamble del kit,
pág. 5.6
5 .1

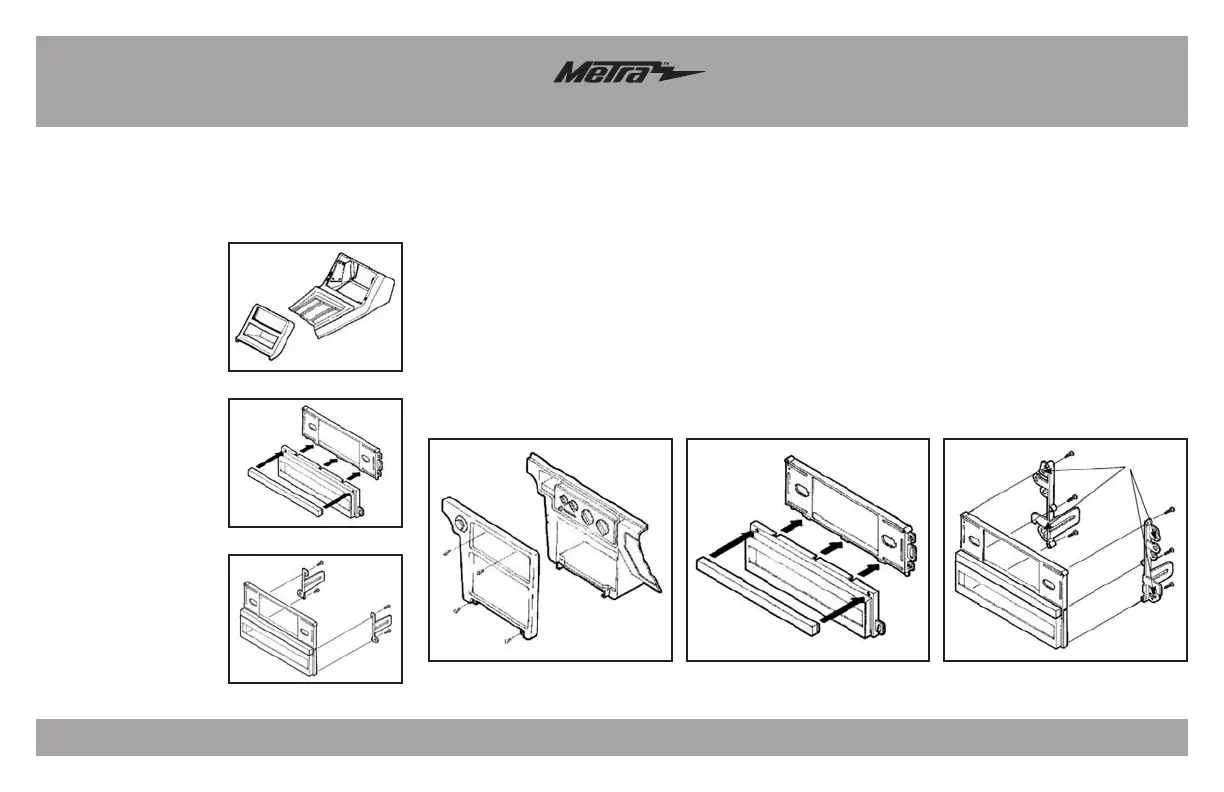

Dodge Colt 1987-1988,
Mitsubishi Mirage
1985-1988
(Figura A)
1. Quite los (2) tornillos Phillips de
arriba de los controles del clima.
2.
Quite los (2) tornillos
Phillips del borde inferior del
bisel de la moldura del radio
y quite el bisel.
3.
Quite los (4) tornillos Phillips
que sujetan la unidad central
de fábrica y desconecte el
cableado. (Figura A)
4.
Coloque a presión la barra
de relleno en la carcasa
del ecualizador y deslice el
ensamble en la parte inferior de
la carcasa del radio. (Figura B)
Nota: La cavidad de fábrica
puede usarse omitiendo este
paso y montando la cavidad
debajo de la carcasa del radio
durante la instalación.
5.
Corte y quite todas las pestañas
de montaje del Juego de
soportes #1, EXCEPTO las
pestañas “B”. (Figura C)
6.
Monte los soportes convertidos
en la parte posterior del
ensamble con los (6) tornillos
de cabeza hexagonal #8 x 3/4”
suministrados.
Continuará al ensamble del kit,
pág. 5.6
Dodge Colt/Eagle Summit/Mitsubishi
Mirage 1989-1992
(Figura A)
Desmontaje del tablero 99-7000
(Figura B)
(Figura C)
(Figura B) (Figura C)
Mounting tab(s): identified by a
stamped letter on back of tab
“B”
