5.5
1. Desenganche el bisel
de la moldura del radio
y quite.
2. Quite los (4) tornillos
que sujetan la unidad
central de fábrica
y desconecte el

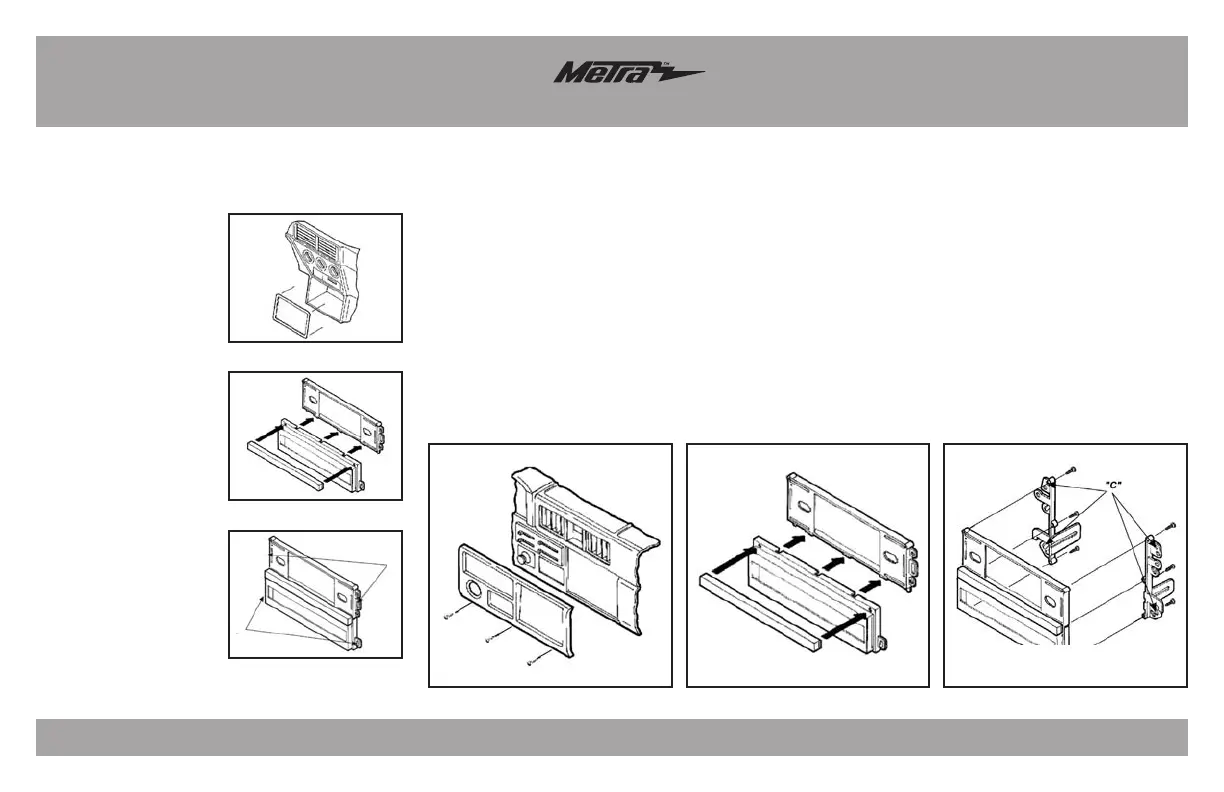

cableado. (Figura A)
3. Coloque a presión
la barra de relleno
en la carcasa del
ecualizador y deslice
el ensamble en la
parte inferior de la
carcasa del radio.
(Figura B)
4. Corte y quite todas las
pestañas de montaje
de la carcasa del radio,
EXCEPTO las pestañas
“G”. (Figura C)
Continuará al
ensamble del kit,
pág. 5.6
Mitsubishi Galant
1989-1993
1. Quite los (3) tornillos del borde inferior del bisel de
la moldura del tablero y quite el bisel.
2.
Quite los (4) tornillos que sujetan la unidad central
de fábrica y desconecte el cableado. (Figura A)
3.
Coloque a presión la barra de relleno en la carcasa
del ecualizador y deslice el ensamble en la parte
inferior de la carcasa del radio. (Figura B)
Nota: La cavidad de fábrica puede usarse
omitiendo este paso y montando la cavidad debajo
de la carcasa del radio durante la instalación.
4.
Corte y quite todas las pestañas de montaje del
Juego de soportes #1, EXCEPTO las pestañas “H”.
5.
Monte los soportes convertidos en la parte
posterior del ensamble con los (6) tornillos de
cabeza hexagonal #8 x 3/4” suministrados.
Continuará al ensamble del kit, pág. 5.6
Mitsubishi Van
1987-1990
Desmontaje del tablero 99-7000
(Figura A)
(Figura B)
(Figura A) (Figura B)
(Figura C)
“G”
“G”
(Figura C)
“C”
Pestaña(s) de montaje:
identificadas por una letra
estampada en la parte
posterior de la pestaña
Pestaña(s) de montaje: identificadas
por una letra estampada en la parte
posterior de la pestaña
