www.powerprobe.com • 800-655-3585
Power Probe Basic
23
ACTIVACIÓN DE COMPONENTES REMOVIDOS
Mediante el uso de la punta del Power Probe junto con el cable de
tierra auxiliar, los componentes pueden ser activados, probando así su
función.
Conecta la terminal positiva del componente, el indicador LED se
iluminará indicando la continuidad en el componente a través de la
luz VERDE.
Mientras que observa el indicador LED verde, rápidamente presione y
suelte el interruptor de alimentación hacia delante (+). Si el indicador
verde cambió instantáneamente de verde a rojo, puede proceder
con la activación adicional. Si el indicador verde se apaga en ese
instante o si el interruptor automático se disparó, el Power Probe Basic
se ha sobrecargado. Esto podría ocurrir por las siguientes razones:
• El contacto es una tierra directa o voltaje negativo.
• El componente está en cortocircuito.
• El componente es de alto amperaje (es decir, el motor de arranque).
Si el interruptor automático se dispara, se restablecerá automática-
mente a la posición original.

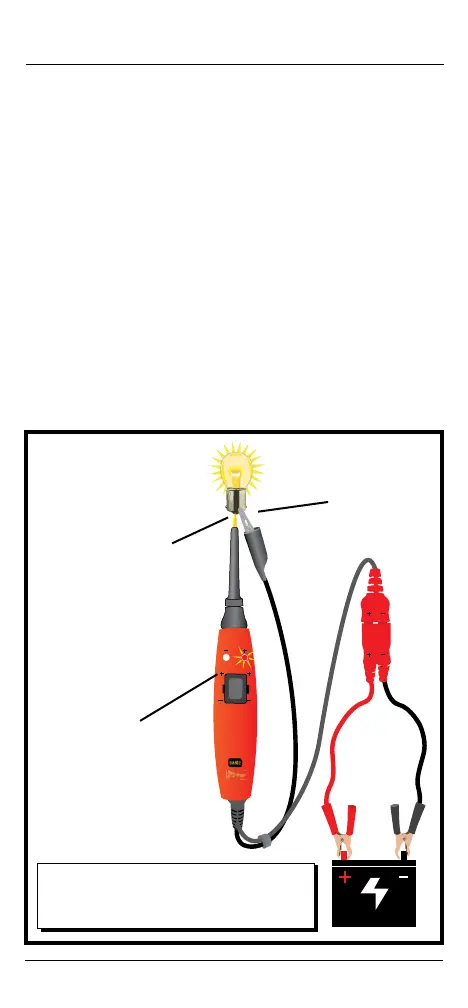

6 -12 VOLTS
BATTERY
Conecta la pinza
auxiliar negativa
a la base de la
bombilla
Conecta la punta a la
terminal positiva de la
bombilla
Pulsa el rocker switch
hacia adelante para
activar la bombilla
Aparte de focos, también puede activar otros com-
ponentes como bombas de combustible, motores de
ventanas, solenoides de arranque, ventiladores de
refrigeración, motores, etc.
