28
4
B
C

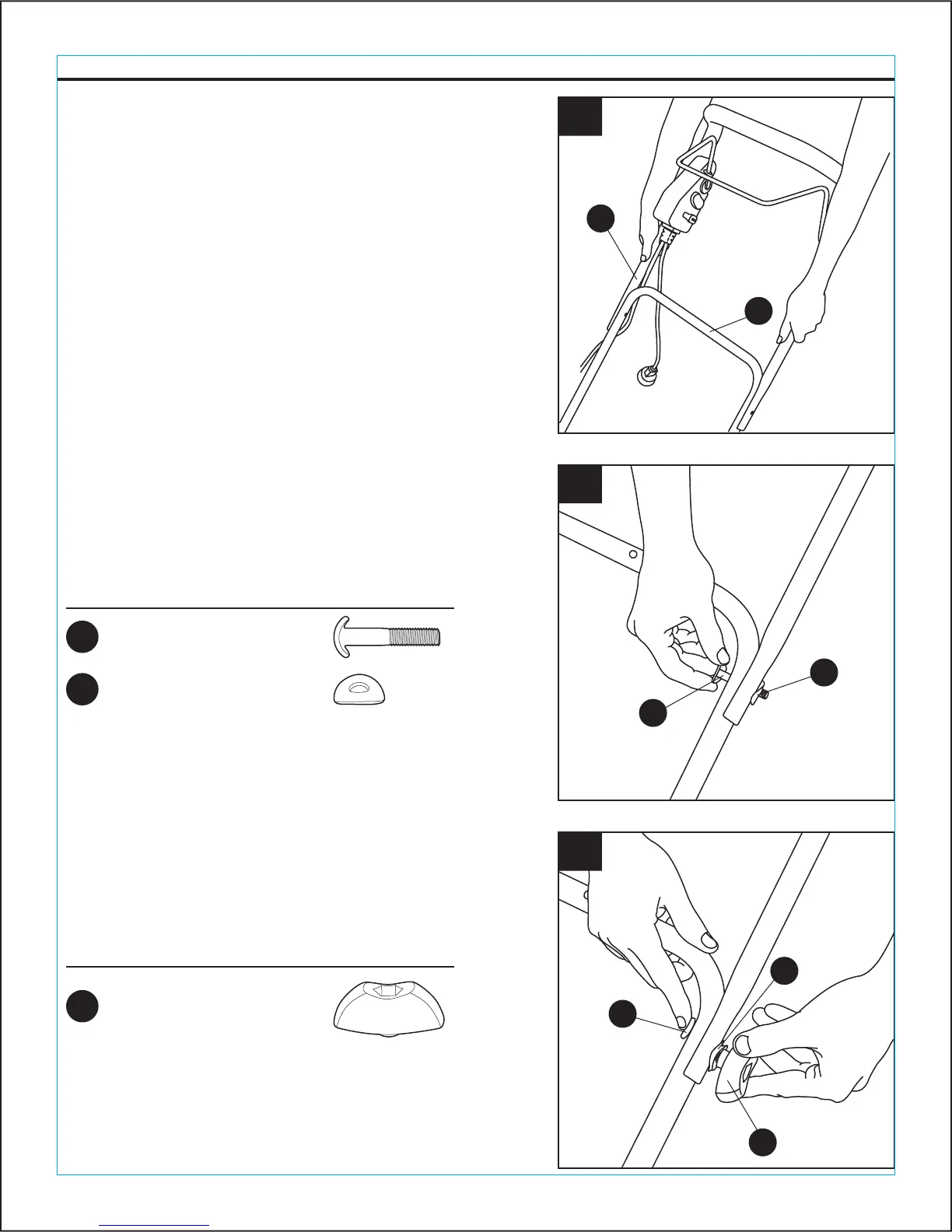

4. Sostenga el marco superior (C) para que los agujeros
de tornillo alineen con los del marco medio (B).
5
BB
AA
5. Inserte el perno de fijación de articulación (AA) por la
arandela metálica (BB) en los agujeros alineados a
cada lado. La arandela metálica (BB) debe insertarse
en el exterior del marco.
6
6. Use la perilla de fijación de articulación (CC) para
asegurar la conección. La perilla de fijación de
articulación (CC) debe insertarse en la parte exterior
del marco.
CC
BB
AA
INSTRUCCIONES DE MONTAJE
Hardware Utilizados
AA
x 2
M8 x 45
Perno de fijación
de la articulación
BB
x 2
DIA. 8
Arandela Metálica
Hardware Utilizados
CC
x 2
M8
Perilla de fijación
de articulación
