U P
UP
46

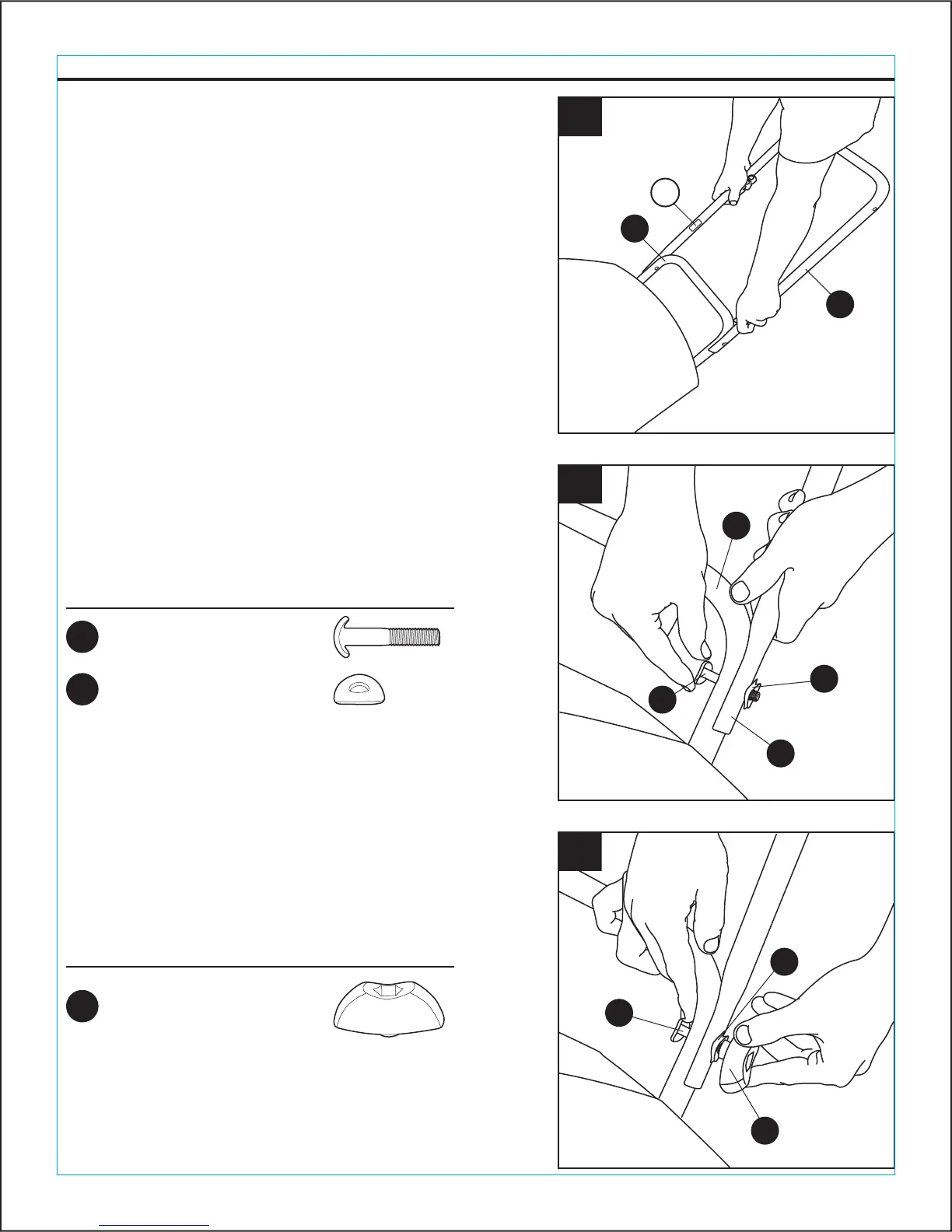

1. Tenez le cadre intermédiaire (B) de manière à aligner
ses trous de vis avec ceux du cadre inférieur (A).
Remarque: Assurez-vous que le cadre intermédiaire
est en position haute, en vous basant sur la marque
UP attachée au cadre intermédiaire. Si vous tenez le
cadre intermédiaire dans la position inverse, les cadres
ne pourront s’assembler correctement.
B
A
1
2
2. Introduisez les boulons à T (AA) dans les trous alignés
de chaque côté à l’aide des rondelles métalliques (BB)
qui doivent rester à l’extérieur du cadre.
BB
AA
B
A
Matériels Utilisés
AA
x 2
M8 x 45
Boulon à T
BB
x 2
DIA. 8
Rondelle métallique
3. Utilisez les écrous de fixation (CC) afin d’assurer la 3
liaison. Les écrous de fixation (CC) doivent être
installés de chaque côté du cadre.
3
Matériels Utilisés
CC
x 2
M8
Écrou de fixation
CC
BB
AA
INSTRUCTIONS D'ASSEMBLAGE
