Power smart DB5023 - Instrucción de Montaje

U P
UP
INSTRUCCIONES DE MONTAJE
27

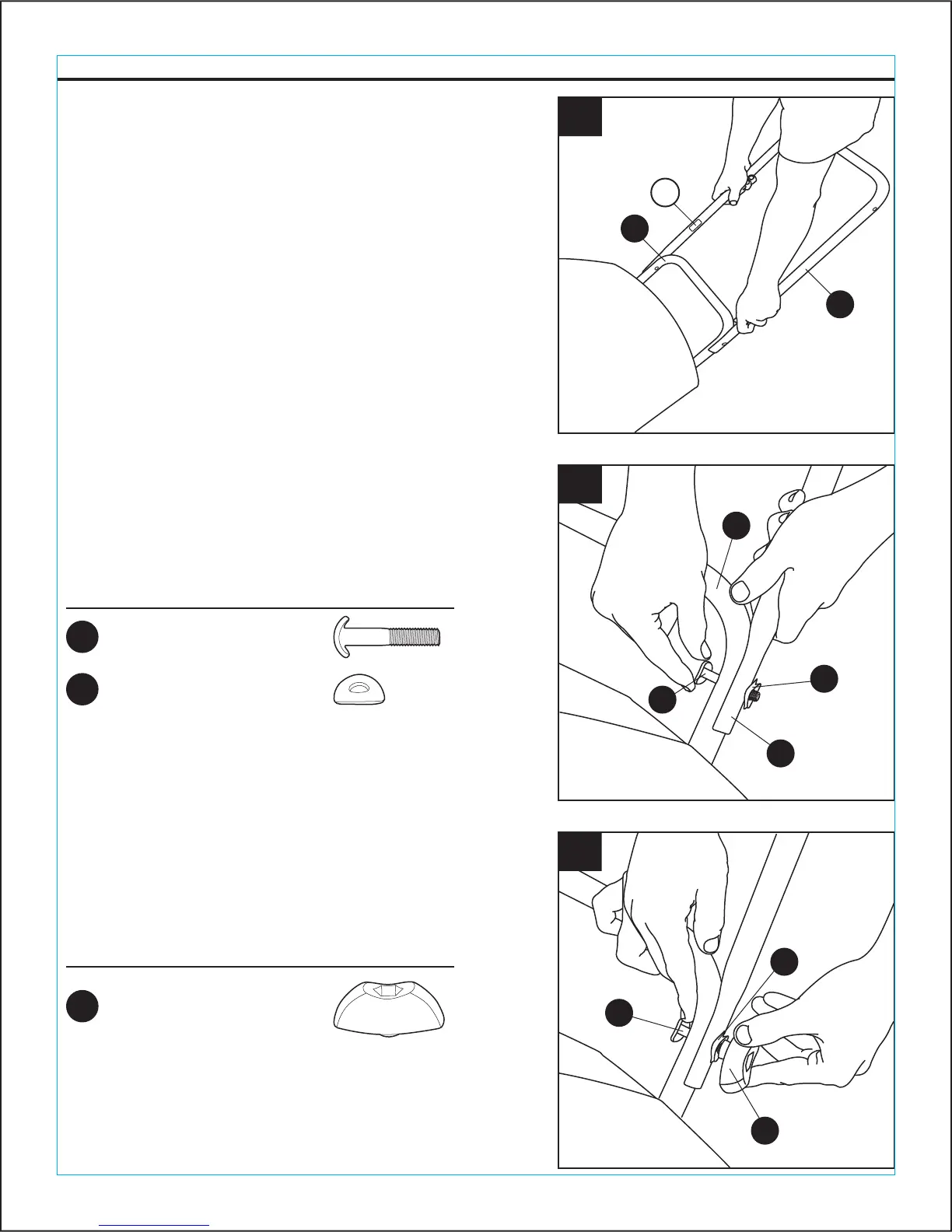

1. Sostenga el marco medio (B) de manera que los
agujeros de los tornillos se alineen con los del marco
inferior (A).
Nota: Asegúrese que el marco medio se mantiene en
posición vertical, y que corresponda con la marca UP
(arriba) del marco medio. Sosteniendo el marco medio
en la dirección contraria, no puede ensamblarlos
adecuadamente.
B
A
1
2
2. Inserte el perno de fijación de la articulación (AA) por
la arandela metálica (BB) en los agujeros alineados a
cada lado. Las arandelas metálicas (BB) deben
insertarse en el exterior del marco.
BB
AA
B
A
Hardware Utilizados
AA
x 2
M8 x 45
Perno de fijación
de la articulación
BB
x 2
DIA. 8
Arandela Metálica
3. Use la perilla de fijación de articulación (CC) para
asegurar la conección. La perilla de fijación de
articulación (CC) debe insertarse en la parte exterior
del marco.
3
CC
BB
AA
Hardware Utilizados
CC
x 2
M8
Perilla de fijación
de articulación
