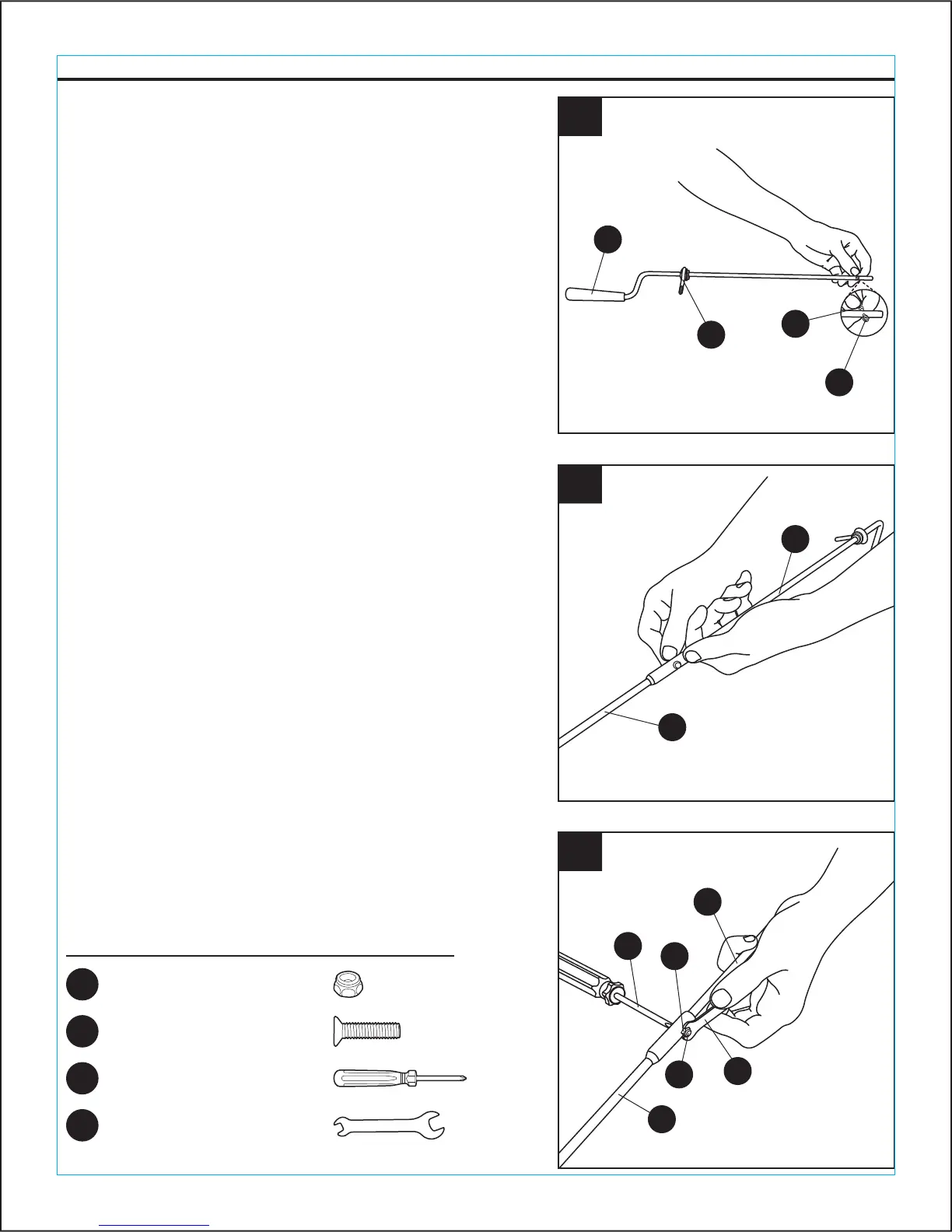

10. Localice la manivela superior de la tolva (E) en la
bolsa de piezas. Saca el tornillo (EE) y la tuerca (DD)
de la manivela superior de la tolva (E) utilizando el
destornillador de estrella y la llave suministrada.
Nota: Es posible desprender el tornillo y la tuerca con
la mano.
10
E
Q
EE
DD
11. Deslice la manivela superior de la tolva (E) en la
manivela inferior (F), alineando los agujeros de los
tornillos.
E
F
11
12. Apriete el tornillo (EE) en los agujeros alineados
utilizando el destornillador de estrella (FF). Sujete la
tuerca (DD) con la llave (GG).
12
EE
DD
FF
GG
F
E
Hardware Utilizados
DD
x 1M4 Arandela
EE
x 1M4 x 16 Tornillo
FF
x 1Destornillador de estrella
GG
x 1
7 mm
Llave de boca fija
INSTRUCCIONES DE MONTAJE
