32

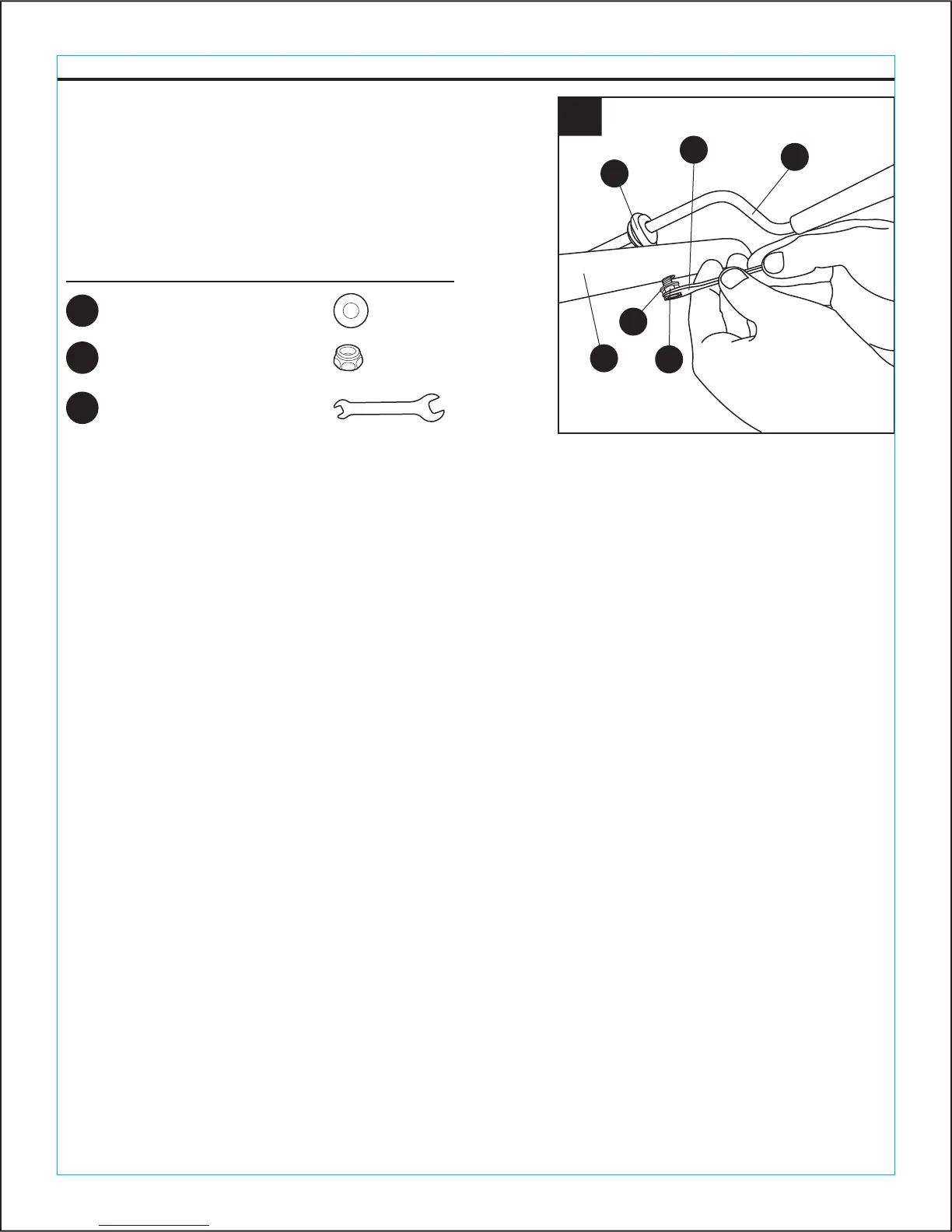

16. Coloque la manivela de la tolva (E) de manera que
el tornillo ojo con ojal de goma (Q) se inserte en el
agujero central del marco medio (B). Cierre con
arandela (HH) y tuerca (II).
Nota: No apriete demasiado la tuerca.
16
E
B
HH
II
Q
GG
Hardware Utilizados
HH
x 1Ф6 × Ф13 × 1
Arandela
II
x 1M6
Tuerca
GG
x 1
7 mm
Llave de boca fija
INSTRUCCIONES DE MONTAJE
