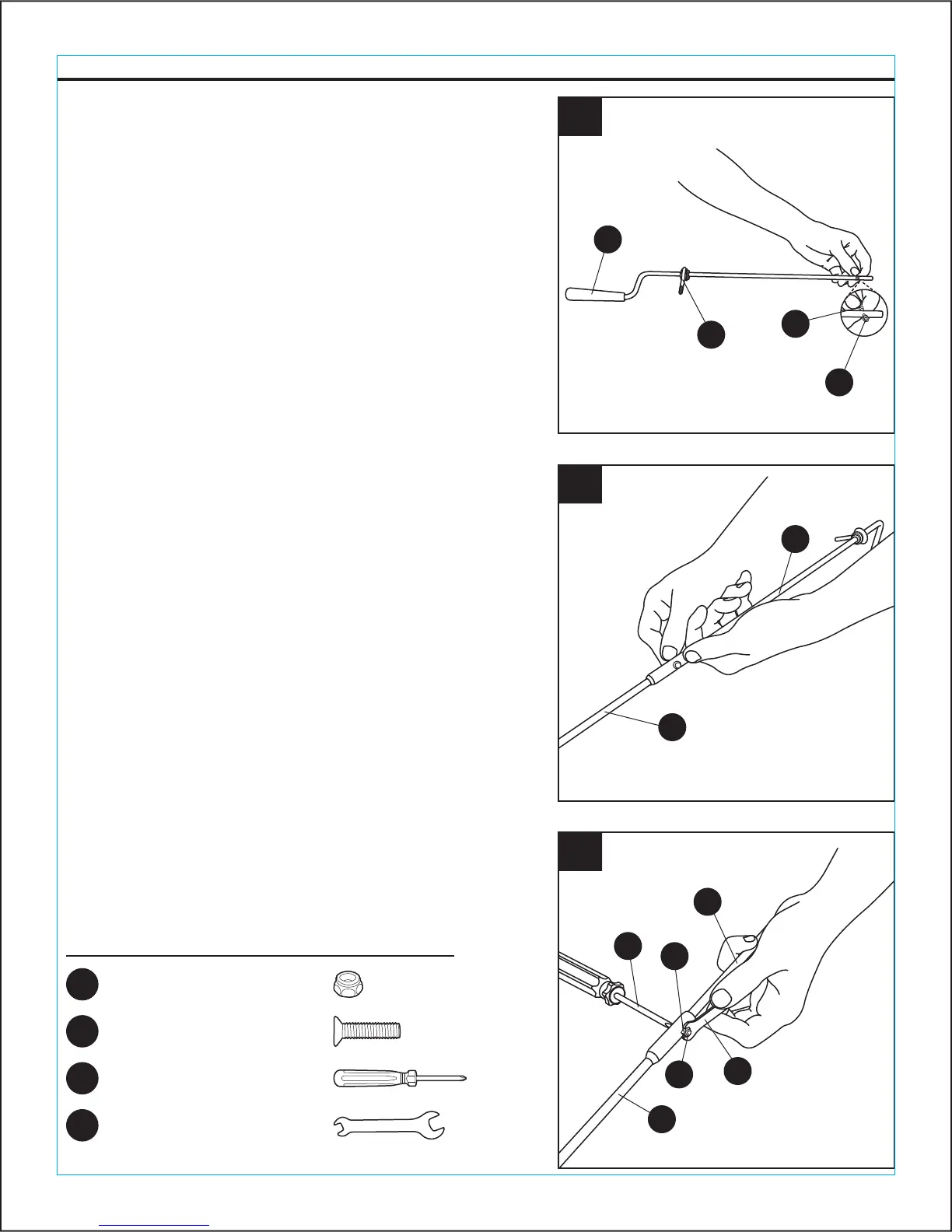

10. Repérez la partie supérieure de la manivelle du
conduit d'éjection (E) dans le sac des pièces. Retirez
la vis (EE) et l'écrou (DD) inférieurs de la partie
supérieure de la manivelle (E) à l'aide d'un tournevis
Philips et de la clé fournie.
Remarque: Il est possible que vous parveniez à
desserrer la vis et l'écrou à la main.
10
E
Q
EE
DD
11. Faites coulisser la partie supérieure de la manivelle
(E) dans la partie inférieure (F) en alignant les trous
de vis.
E
F
11
12. Serrez la vis (EE) dans les trous ainsi alignés au
moyen d'un tournevis (FF). Serrez l'écrou (DD) à
l'aide de la clé (GG).
12
EE
DD
FF
GG
F
E
Matériels Utilisés
DD
x 1M4 Écrou
EE
x 1M4 x 16 Vis
FF
x 1Tournevis Phillips
GG
x 1
7 mm
Double clé à fourche
INSTRUCTIONS D'ASSEMBLAGE
