51

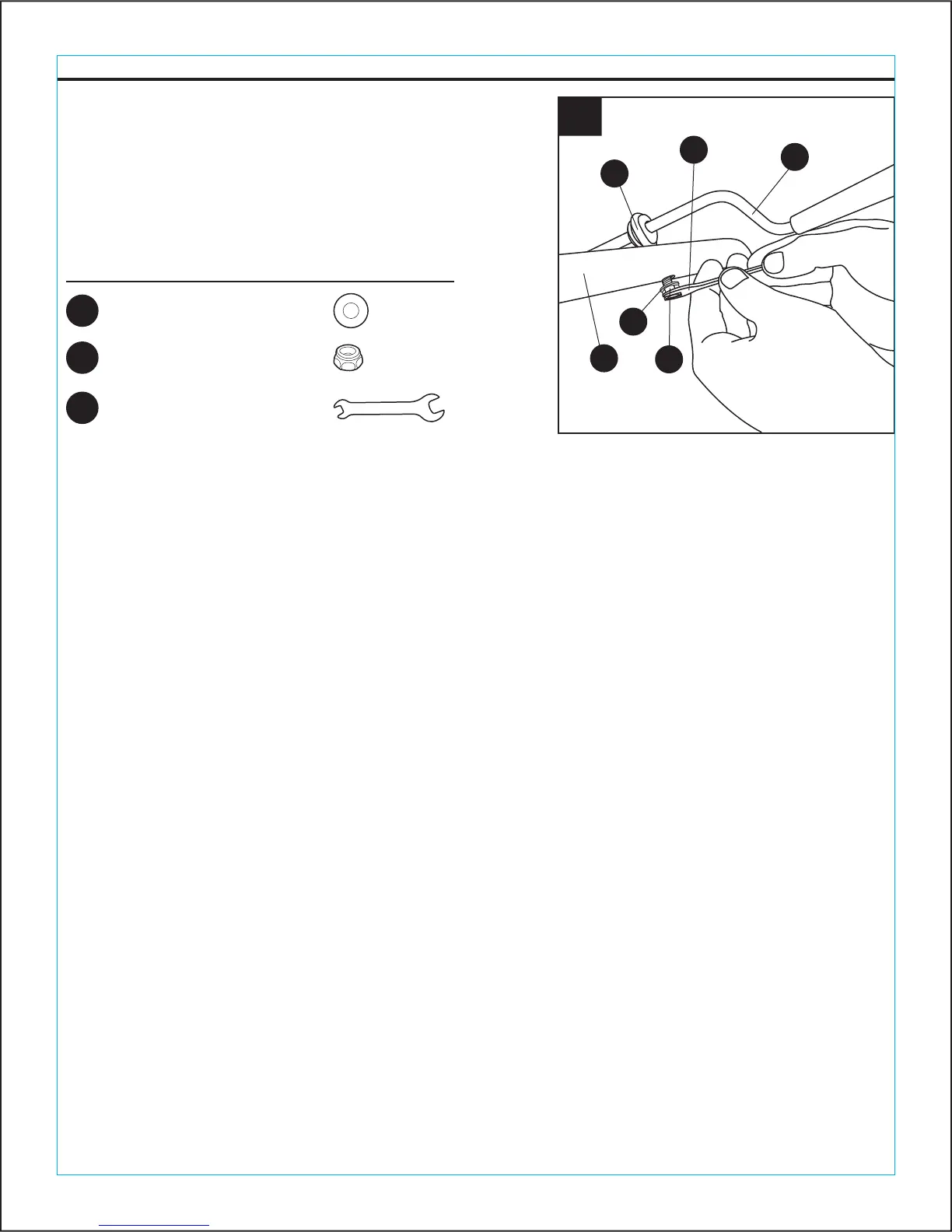

16. Positionnez la manivelle (E) de manière à ce que le
boulon à œil avec joint en caoutchouc (Q) pénètre
dans le trou central du cadre intermédiaire (B). Fixez
l'ensemble au moyen de la rondelle (HH) et de l'écrou
(II).
Remarque: Ne serrez pas l’écrou outre mesure.
16
E
B
HH
II
Q
GG
Matériels Utilisés
HH
x 1Ф6 × Ф13 × 1
Rondelle
II
x 1M6
Écrou
GG
x 1
7 mm
Double clé à fourche
INSTRUCTIONS D'ASSEMBLAGE
