Questions? Appelez sans frais à : 1-800-737-2112 Copyright © 2019 MAT Engine Technologies, LLC
FR - 7
Veuillez lire et suivre les directives d’assemblage. Ne jetez
aucune pièce ou matériau jusqu’à ce que l’assemblage
ne soit complété. Les références faites à la droite ou à la
gauche de la souffleuse représentent le point de vue de
la position de l’opérateur, lorsqu’il est placé derrière
la souffleuse.
AVERTISSEMENT
N’opérez pas le coupe-bordure s’il est endommagé ou
non complètement ou correctement assemblé. Avant
de procéder à l’assemblage ou à l’entretien de l’unité,
retirez le câble de la bougie d’allumage.Portez toujours
des lunettes de sécurité conformes à ANSI, munies de
protecteurs latéraux, durant l’assemblage du coupe-
bordure.
Assemblage
• Conservez toutes les instructions.

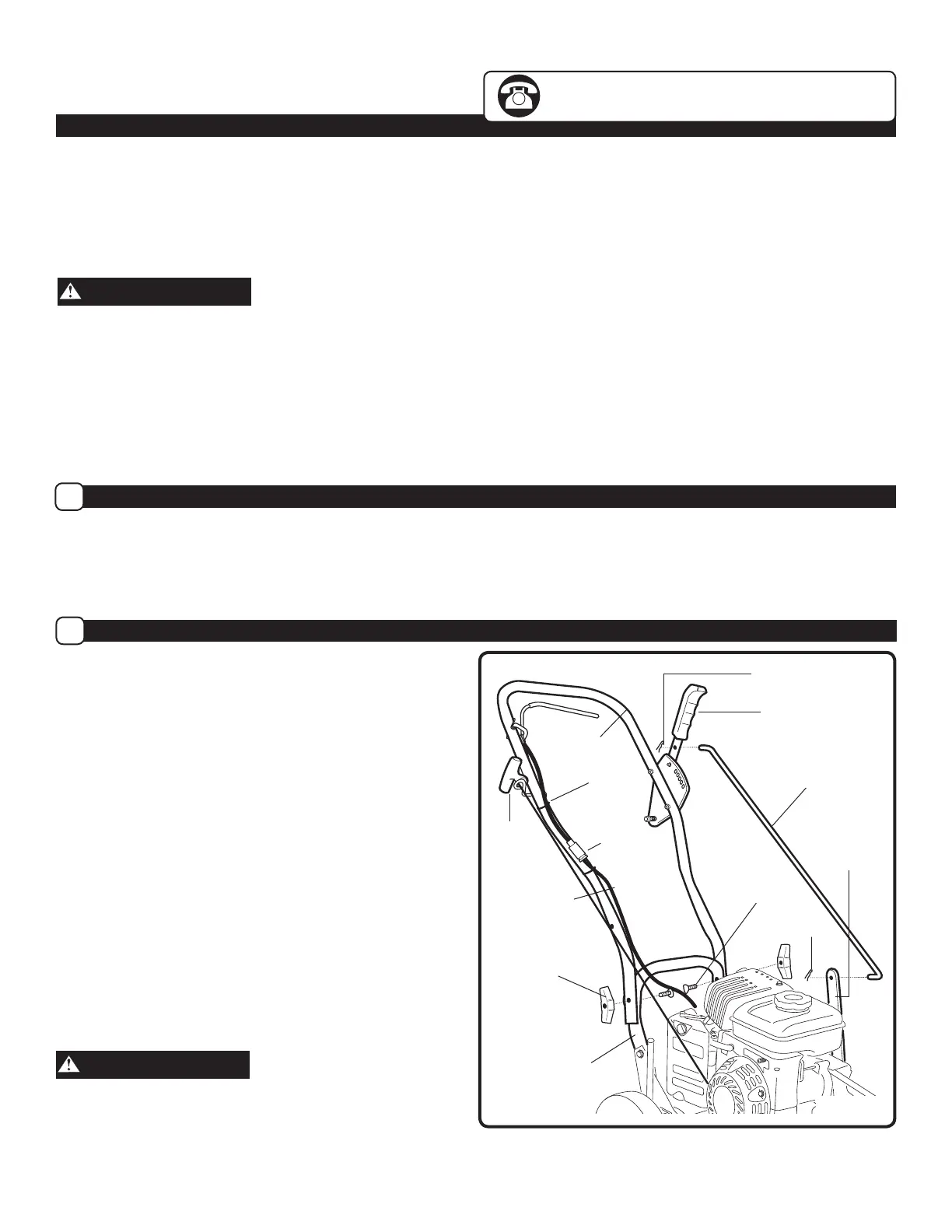

REMARQUE: Référez à la Figure 2, lorsque vous suivez les
étapes suivantes :
1. Assemblez le guidon supérieur au guidon inférieur,
à l’aide des (2) boulons et des (2) écrous-papillon en
plastique. Resserrez fermement à la main les
écrous-papillon.
2. Glissez une extrémité de la tige de contrôle dans
l’orifice du levier de contrôle de profondeur. Fixez en
place à l’aide d’une goupille de sécurité.
3. Glissez l’autre extrémité de la tige de contrôle dans
l’orifice du bras de l’arbre. Fixez en place à l’aide de la
seconde goupille de sécurité.
4. Fixez la poignée du lanceur à rappel dans le guide de la
corde, en la tournant en position.
5. Retirez le capuchon temporaire de la borne du câble de
mise à la terre du moteur.
6. Unissez les câbles de mise à la terre du moteur et du
guidon. Utilisez l’attache métallique pour fixer le câble
au guidon.
AVERTISSEMENT
Les câbles de mise à la terre DOIVENT être
branchés, pour assurer un fonctionnement adéquat
du moteur. Le défaut de les brancher pourrait causer
de graves blessures.
1. Retirez toutes les pièces et les composants
d’emballage.
2. Utilisez un couteau universel pour couper les 4 rebords
verticaux et de déposer les panneaux latéraux à plat
autour de la souffleuse.
Comment retirer le coupe-bordure de l’emballage
A
Comment assembler le guidon
B
Si vous avez besoin d’assistance ou devez trouver des pièces
manquantes, APPELEZ SANS FRAIS : 1-800-737-2112.
Guidon
supérieur
Guidon
inférieur
Goupille
de sécurité
Tige de contrôle
Bras du
support de
l’arbre
Goupille de
sécurité
Boulon
Figure 2
Levier de
contrôle de
profondeur
Poignée
du lanceur
à rappel
Écrou-papillon
en plastique
Câble de
mise à la
terre du
guidon
Câble de
mise à la terre
du moteur
Borne de
connexion
Vous trouverez les composants suivants dans la boîte.
Les quantités sont indiquées dans les ().
1. (1) Coupe-bordure
2. (1) Manuel de l’usager du coupe-bordure
3. (1) Guidon supérieur
4. (1) Tige de contrôle
5. (1) Contenant d’huile à moteur
6. (1) Sac de pièces contenant les articles suivants :
(2) Goupilles de sécurité
(2) Écrous-papillon en plastique (M8)
(2) Boulons M8 x 35 mm
(1) Attache métallique
REMARQUE : Les fixations utilisées pour attacher les roues
seront légèrement assemblées sur l’unité ou fournies dans
un sac en plastique séparé, en fonction du modèle. Voir les
instructions d’assemblage.
3. Retirez tout l’excédent d’emballage.
4. Faites rouler l’unité hors du carton et placez-le sur une
surface dure et unie.
