Questions? Call Toll Free at 1-800-737-2112 Copyright © 2019 MAT Engine Technologies, LLC
EN - 6
Llame sin costo al: 1-800-737-2112 Copyright © 2019 MAT Engine Technologies, LLC
SP - 6
Especificaciones de la bordeadora
• Conserve todas las instrucciones
Piezas y características
Peso de la unidad . . . . . . . . . . . . . . . . . . . . . 27 kg (60 lb.)
Profundidades de corte . . . . . . . . . . . . 0-63 mm (0-2.5 in.)
Diámetro de la lámina . . . . . . . . . . 228 mm (9 in.), 3 point
Tipo de gasolina .......... Sin plomo regular/88 octanos
Capacidad de gasolina. . . . . . . . . . . . . . . . . . . . . . . . . 1.6L
Tipo de aceite (API SG-SL) . . . . . . . . . . . . . . . . . . . . . . . . .
Se recomienda 10W-30 para toda temperatura en servicio.
Véase la página 29 para mayor información.
Capacidad de aceite. . . . . . . . . . . . . . . . . . . 355 ml (12 oz)
Modelo de bujía . . . . . . . . . . . . . . . . . . . . . . . Torch E7RTC
Salto de chispa de la bujía. . . 0.6-0.7 mm (0.024-0.028 in.)
Tipo de motor . . . . . . . . . . . . . . . . . . . . . . . 4 tiempos OHV
Cilindrada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79cc
RPM .................................. 3600 RPM
Par de torsión nominal .. Par de torsión bruto de 4.75 N·m
(3.1 pie·lbf) según SAE J1940
Diámetro interior x carrera . . . .51.6X38 mm (2.03X1.50 in.)
Huelgo de la válvula de admisión . . . . 0.20-0.25 mm
Huelgo de la válvula de escape . . . . . . 0.25-0.30 mm
Ángulo de ignición . . . . . . . . . . . . . . . . . . . . . . 25 Degrees
Instrucciones de seguridad importantes
1. Barra de Control de Arranque/Paro - Barra en el asid
ero que permite que la marcha del motor. Al soltársela, el
motor parará.
2. Control del Regulador - Restringe la admisión de aire.
Esto permite una mezcla enriquecida de aire y combusti
ble que ayuda a arrancar el motor.
3. Silenciador - Ubicación del escape del motor.
4. Rueda Trasera Ajustable -
La rueda trasera derecha es
ajustable para nivelar la bordeadora al efectuar cortes a lo
largo de un cordón de acera (franqueo de cordón de acera).
5. Rueda Frontal Ajustable - La rueda frontal es ajustable
de lado a lado para un mejor equilibrio. Asimismo, se
puede ajustar la rueda frontal hacia abajo para franquear
cordones de aceras.
6. Empuñadura de Arrancador de Retroceso - El motor está
provisto de un arrancador de retroceso de tiro cómodo.
7. Palanca Índice - Permite ajustar el ángulo de corte a 15
grados, 0 grados (vertical),o -15 grados. Para cambiar el
ángulo, tirar de la palanca índice y rotar el conjunto del
manguito (eje hueco) al ángulo deseado.
8. Cuchilla - Elemento cortante rotativo.
9. Protector de la Cuchilla - Evita el lanzamiento de pie
dras y despojos al operador.
10. Bujía / Cable de la Bujía -
Brinda la chispa para encender
la mezcla de aire / combustible. Al dar mantenimiento a la
unidad, es preciso desconectar y retirar el cable de la bujía.
11. Filtro de Aire - Retira despojos y contaminantes del aire
de admisión, para un funcionamiento uniforme del motor
con un nivel de emisiones bajo.
12. Placa Selectora de Profundidad
13. Palanca de Control de la Profundidad
14. Varilla de Control - S
e la utiliza para controlar la profun
didad de corte de la bordeadora
15. Terminales del Cable de Tierra - Los terminales del
cable de tierra deben ser conectados para asegurar el
fun cionamiento correcto de la barra de control de
arranque/paro.

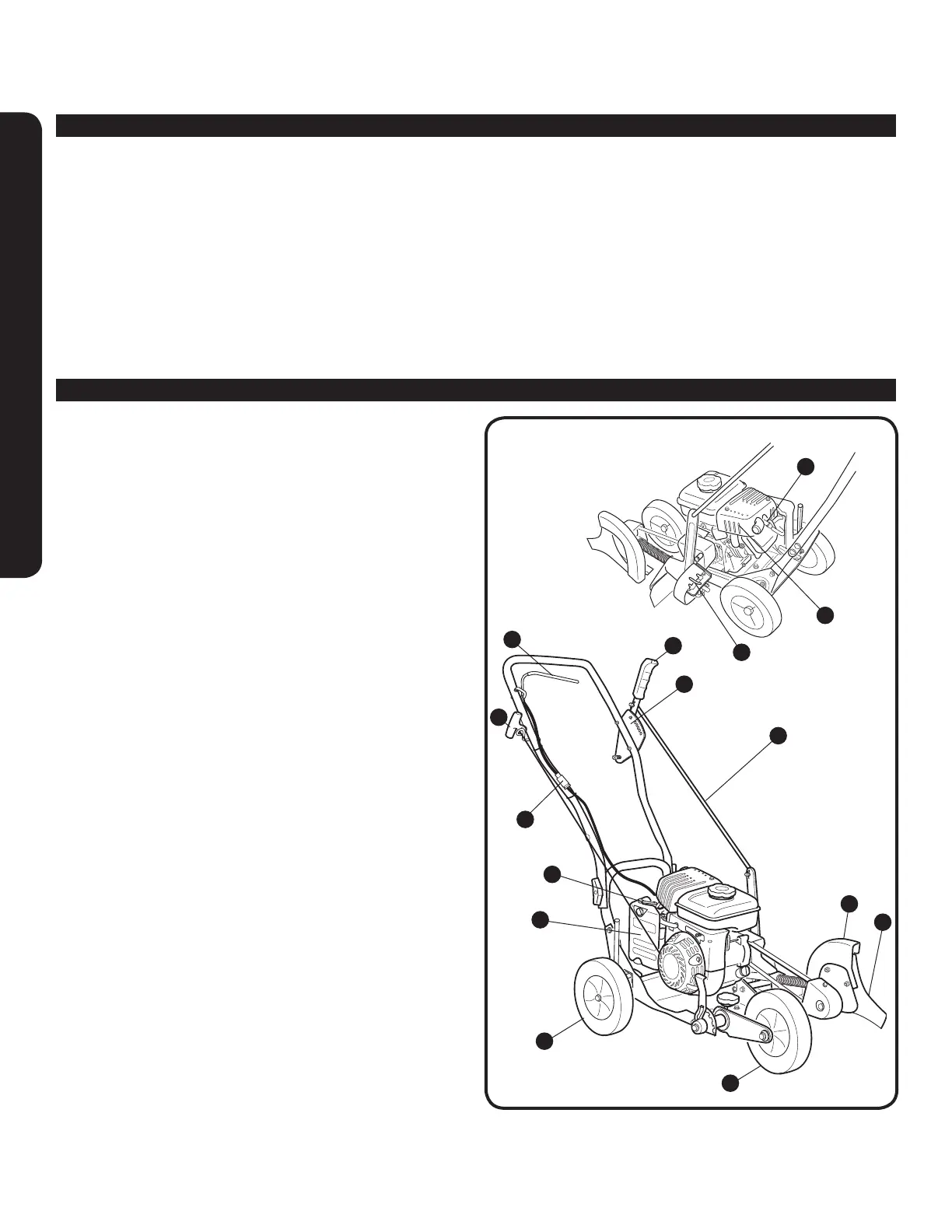

Figura 1
Vista Posterior
Vista Frontal
7
6
1
13
12
14
3
10
2
11
4
5
9
8
15
