PROGRAMMERBAR F/I - F/F KONVERTER 5225
• Impulsbehandling
• Frekvensgenerator
• Samtidig f/I og f/f funktion
• Analog strøm- og spændingsudgang
• PNP- / NPN-udgang, relæer som option
• Programmerbar via PC og Loop Link
---------------------------------------------------------------------------------------
Forsyningsspænding: 24 VDC
---------------------------------------------------------------------------------------
INDGANGSOMRÅDE:
Frekvens: 0...20000 Hz
Følertyper: NAMUR, tacho,
NPN, PNP, TTL, S0
---------------------------------------------------------------------------------------
UDGANGSOMRÅDE:
Strøm- og spændingsudgang: 0...20 mA / 0...10 V
Relæudgange: 0...20 Hz
NPN- og PNP-udgang som f/f: 0...1000 Hz
NPN- og PNP-udgang som generator: 0...20000 Hz
---------------------------------------------------------------------------------------
GENERELT
PRecon 5225 f/I - f/f konverteren konfigureres til den ønskede funktion ved hjælp
af en standard PC og Loop Link programmeringskit.
5225 kan også leveres færdigkon figureret efter speci fikationer, se optionsindeks
i databladet.
Typiske impuls givere kan være flowmålere, tachogeneratorer, mekaniske kontak-
ter eller induktive aftastere.
ANVENDELSE
f/I-funktionen anvendes som frekvens til strøm- og spændingskon ver tering.
ADSKILLELSE AF SYSTEM 5000
Husk først at demontere tilslutningsklemmerne med farlig spænding.
Modulet frigøres fra DIN-skinnen ved at løfte i den nederste lås, som vist på
billede 1.
Printet udtages derefter ved at løfte i den øverste lås og samtidig trække ud i
frontpladen, se billede 2.
Nu kan switche og jumpere ændres.
Programmeringsstikket er tilgængeligt ved at åbne fronten som vist på billede 3.

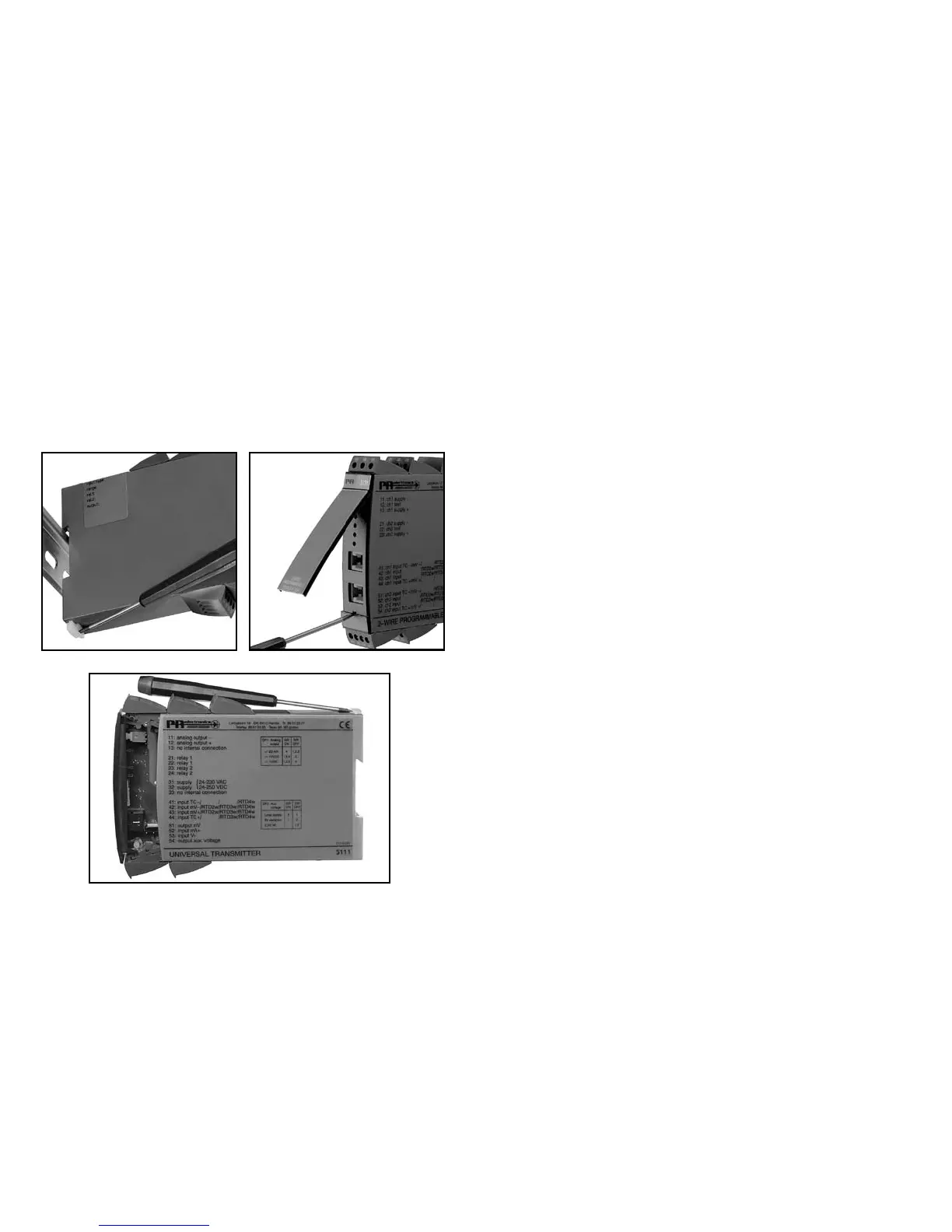

Billede 1: Frigørelse fra DIN-skinne.
Billede 2: Udtagelse af print.
Billede 3: Adgang til programmeringsstik.
