ES
92 Mid-size Scooter Series
II. SU SCOOTER
CONSOLA DEL MANILLAR
En la consola del manillar están ubicados todos los controles necesarios para manejar el scooter: cerradura de
contacto, palanca aceleradora, claxon, regulador de velocidad e indicador de batería. Consulte el Cuadro de
características generales en la página 86 para determinar cuál es la fi gura de consola correspondiente a su modelo
(fi g. 1, 2, 3, o 4).
¡PROHIBIDO! No deje que la consola se humedezca. Si la consola estuviera humedecida, espere
hasta que se seque completamente antes de manejar el scooter.
CLAVE DE IDENTIFICACIÓN PARA LAS FIGURAS 1, 2, 3, Y 4
1. CLAXON
2. *INTERMITENTE IZQUIERDO
3. *LUCES DE PELIGRO
4. LUCES DE CONDUCCIÓN
5. *INTERMITENTE DERECHO
6. *INTERRUPTOR HI-LOW
7. PALANCA ACELERADORA
8. REGULADOR DE VELOCIDAD
9. INDICADOR DE BATERÍA
10. LLAVE
11. *RETROVISOR Y PUERTO DE RETROVISOR
12. *PALANCA DEL FRENO DE MANO
13. *INTERRUPTOR LUZ DE CHARCO
14. *ASIENTO ELÉCTRICO
15. *LUZ DE CHARCO
7
6
3
14
11
8 9 10
12
11
11
1
2 5
4 13
15

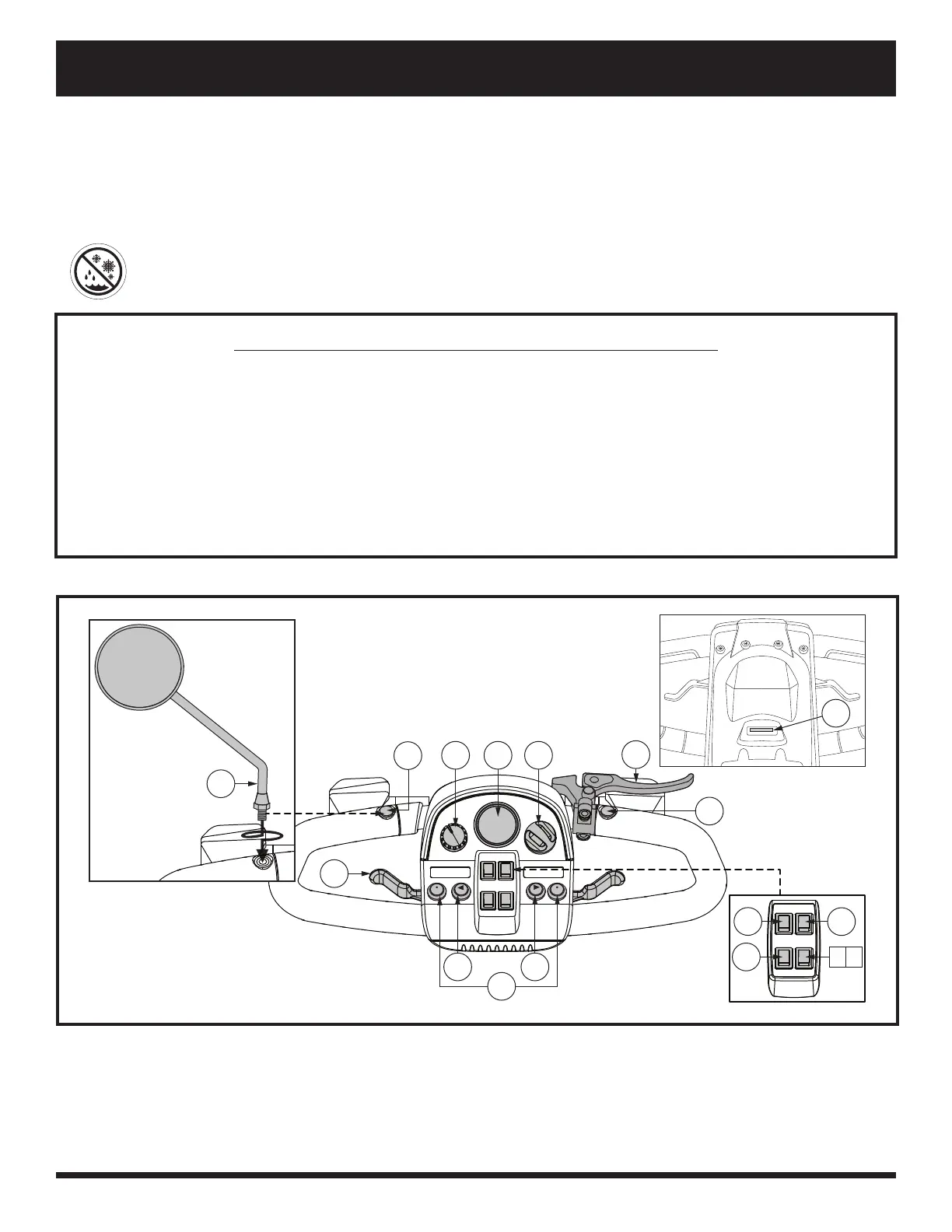

Figura 1. Consola del manillar A
*COMPONENTES OPCIONALES
