Primax EASY LINE - Hinweise für den Installateur

25
B
A
C

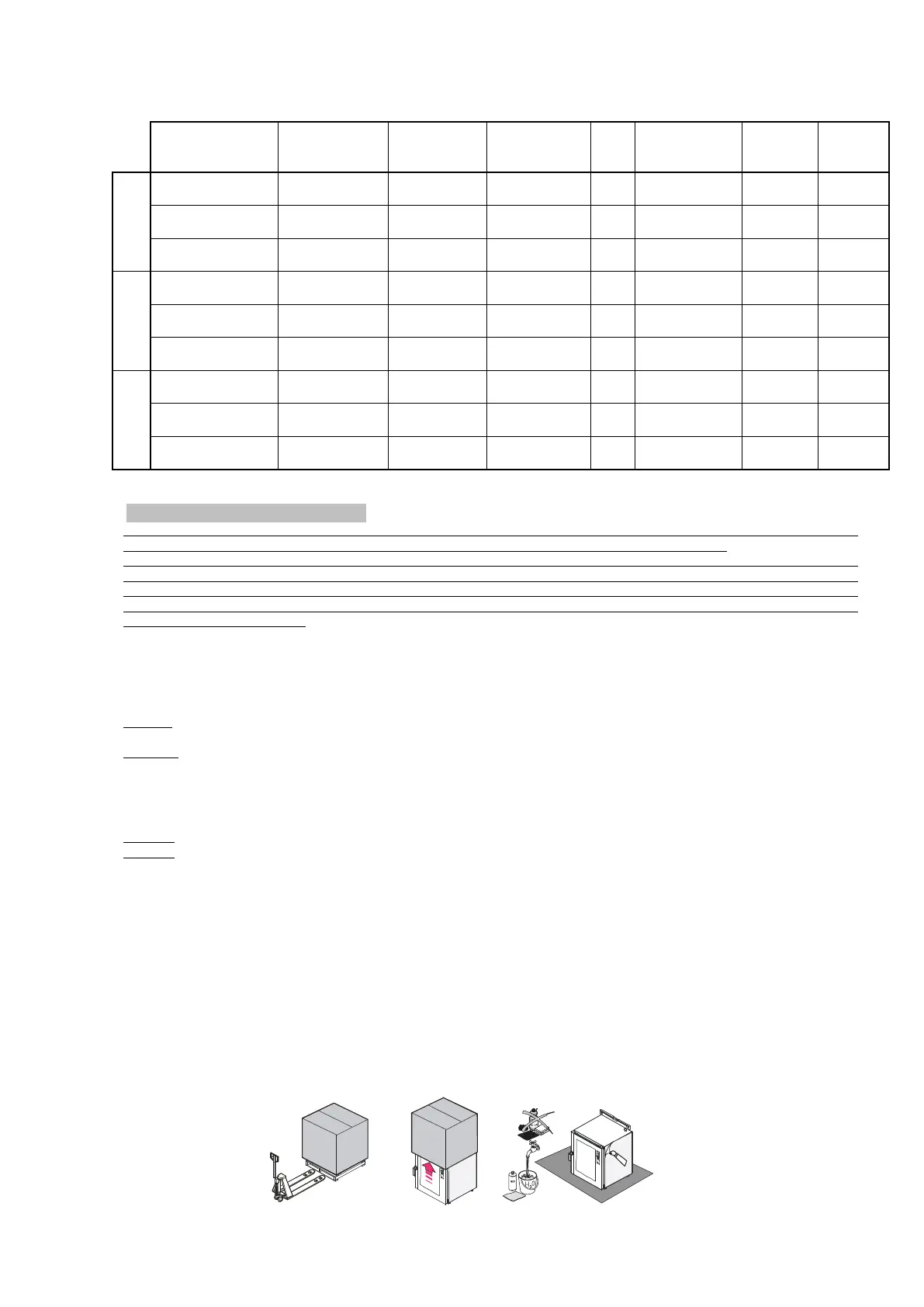

GAS MODELLE
AUSSENMASSE
(LxPxH)
(mm)
INNENMASSE
(LxPxH)
(mm)
KAPAZITÄT
(Kw)
LEISTUNG
TOT.
(Kw)
VERPACKUNG
VOLUMEN
(m
3
)
BRUTTO
GEWICHT
(kg)
CONVEZIONE
ECG-905-HS
920x750x760
660x420x450
5
GN 1/1, 400x600
10
0,22
230V 1 50Hz
0,66
98
ECG-907-HS
920x750x910
660x420x600
7
GN 1/1, 400x600
13,5
0,33
230V 1 50Hz
0,78
108
ECG-910-HS
920x750x1135
660x420x825
10
GN 1/1, 400x600
20
0,45
230V 1 50Hz
0,93
130
CONVEZIONE
UMIDIFICAZIONE
EUG-905-HS
920x820x760
660x420x450
5
GN 1/1, 400x600
10
0,22
230V 1 50Hz
0,66
100
EUG-907-HS
920x820x910
660x420x600
7
GN 1/1, 400x600
13,5
0,34
230V 1 50Hz
0,78
110
EUG-910-HS
920x820x1135
660x420x825
10
GN 1/1, 400x600
20
0,47
230V 1 50Hz
0,93
132
CONVEZIONE
VAPORE
EDG-905-HS
920x820x760
660x420x450
5
GN 1/1, 400x600
10
0,22
230V 1 50Hz
0,66
100
EDG-907-HS
920x820x910
660x420x600
7
GN 1/1, 400x600
13,5
0,34
230V 1 50Hz
0,78
110
EDG-910-HS
920x820x1135
660x420x825
10
GN 1/1, 400x600
20
0,5
230V 1 50Hz
0,93
132
3. HINWEISE FÜR DEN INSTALLATEUR
Die Anweisungen in diesem Heft sind aufmerksam durchzulesen, da sie wichtige Angaben zur Sicherheit bei Installation, Gebrauch und Wartung
des Ofens enthalten. Diese Anleitung ist zum Nachschlagen bei auftretenden Schwierigkeiten sorgfältig aufzubewahren.
Die Installations- und Wartungsarbeiten am Gerät müssen gemäß den geltenden Sicherheitsvorschriften von einem befugten Installateur oder
einem Fachmann durchgeführt werden. DER HERSTELLER ÜBERNIMMT BEI EINER NICHTBEACHTUNG DER VORGENANNTEN VORSCHRIFTEN
KEINE HAFTUNG. Der Hersteller erklärt, dass die Geräte den EG-Normen entsprechen. Das Gerät muss unter Beachtung der geltenden
Bestimmungen installiert werden, besonders was die Lüftung der Räume betrifft, in denen das Gerät installiert wird: das Gerät muss in einem gut
gelüftetem Raum installiert werden.
3.1. ERHALT
Das Gerät trifft in einer schützenden Verpackung ein. Bei Ankunft des Gerätes prüfen, dass es während des Transportes keine Beschädigungen
erlitten hat und dass alle bestellten teile vorhanden sind..
Sichtbare Beschädigungen sind unverzüglich auf dem Transportschein mit folgendem Vermerk einzutragen: “ANNAHME UNTER VORBEHALT
WEGEN DEUTLICHER BESCHÄDIGUNGEN AN DER VERPACKUNG ”.
WICHTIG: ALLE NACHFOLGEND AUFGEFÜHRTEN VORGÄNGE MÜSSEN ENTSPRECHEND DEN GELTENDEN SICHERHEITSBESTIMMUNGEN
DURCHGEFÜHRT WERDEN, DIES BETRIFFT SOWOHL DIE VERWENDETE AUSRÜSTUNG ALS AUCH DIE ARBEITSWEISE.
ACHTUNG: BEVOR MAN MIT DEM HANDLING BEGINNT, MUSS SICHERGESTELLT SEIN, DASS DIE TRAGKRAFT FÜR DAS GEWICHT DES
BETREFFENDEN GERÄTES AUSREICHT.
3.2. HANDLING
Das Gerät mit einem Gabelstapler oder ähnlichem transportieren (A): die Gabeln auf der Vorder- oder Rückseite der Holzpalette des Gerätes
einführen. Das Gerät anheben und prüfen, dass es sich in einem stabilen Gleichgewicht befindet.
ACHTUNG: WÄHREND DES HANDLINGS NICHT UMDREHEN ODER UMKIPPEN.
HINWEISE: DIE BEACHTUNG DER AUSSEN AN DER PACKUNG ANGEBRACHTEN EMPFEHLUNGEN GARANTIERT ZUM VOLLEN VORTEIL DES
ENDBENUTZERS DIE UNVERSEHRTHEIT UND FUNKTIONSTÜCHTIGKEIT DES GERÄTES. FOLGENDES WIRD EMPFOHLEN:
- SORGFÄLTIG HANDHABEN
- TROCKEN LAGERN
- DAS ABSTELLEN ANDERER GEGENSTÄNDE AUF DEM GERÄT IST ABSOLUT ZU VERMEIDEN.
NUR GERÄTE DES GLEICHEN MODELLS UND TYPS UND IN DER AUF DER VERPACKUNG ANGEGEBENEN MENGE (MAXIMALE STÜCKZAHL)
ÜBEREINANDERSTELLEN.
3.3. UNTERBRINGUNG
- Die Verpackung entfernen (B)
- den Schutzfilm auf den Stahlteilen von Hand entfernen, keine scheuernden Substanzen und/oder Metallgegenstände benutzen (C)
- das Gerät aufstellen und sich vergewissern, dass es vollkommen eben steht (C), falls nicht, auf die in der Höhe verstellbaren Füße einwirken und
es in die richtige Position bringen. Bei einem Garofen mit neutralem Untergestell, die Füße in den Aussparungen auf dem Möbel unterbringen.
Damit die Verbindung des Netzkabels, der Wasserversorgung und des Potentialausgleichs gewährleistet werden kann, ist es erforderlich, dass das
Gerät mindestens 5 cm von der Rückwand und einer der Seitenwände Abstand hat.
Das Gerät möglichst so aufstellen, dass alle Installationsarbeiten, die normale und außerordentliche Wartung, sowie Reparaturen
leicht durchzuführen sind.
