27
Der Anschluss an diesen Anschlussstutzen muss mit Adaptern und Dichtungen erfolgen, die sich für den benutzten Brennstoff eignen (siehe
technische Daten). Vor dem Garofen muss ein sofort wirksamer Absperrhahn zum Unterbrechen der Gaszufuhr eingebaut werden (von den
geltenden Bestimmungen zugelassen). Es gibt zwei Anschlussmöglichkeiten: fest oder abtrennbar.
Wenn Schläuche verwendet werden, müssen sie korrosionsbeständig und aus einem Material sein, das nicht oxidiert.
Für den Anschluss benutztes Dichtungsmaterial muss von den geltenden gesetzlichen Vorschriften zugelassen sein.
Für den Dichtheitstest aller Anschlüsse zwischen Anlage und Gerät sollte ein Leckagespray benutzt werden; an den Anschlussstellen können auch
nicht korrosives schäumendes Material aufgetragen werden. In beiden Fällen DÜRFEN KEINE BLASEN ENTSTEHEN. BEI DER DURCHFÜHRUNG
DIESES TESTS KEINE OFFENE FLAMME BENUTZEN
3.4.4. ABLÄUFE
Wasser
Das für den Wasserablauf vorgesehene Rohr muss auf einem Material bestehen, dass die Temperatur des aus dem Ofen austretenden Wassers
(90° C) aushält, es muss auf der Ofenrückseite angebracht und mit einer steifen oder flexiblen Leitung an einen Ablauf mit Siphon angeschlossen
sein. Das Rohr muss dem Durchmesser der Ablauföffnung angepasst und einen Meter lang sein, es darf keine Biegungen oder Engstellen
aufweisen und für einen leichteren Ablauf 20 cm tiefer als der Ablaufanschluss liegen.
Dampfablauf
Die Dampfablauf des Gerätes befindet sich oben in Richtung der Rückwand: darauf achten, dass die Abzugskamine nicht verschlossen werden
und sich vergewissern, dass der Ausstoß der Abzugskamine nicht Material oder Einrichtungsgegenstände trifft, die beschädigt werden könnten.
Nach dem das Vorgenannte geprüft wurde, kann der Ofen unter einer Abzugshaube (mit Filter) oder unter einer Abzugsdecke aufgestellt werden.

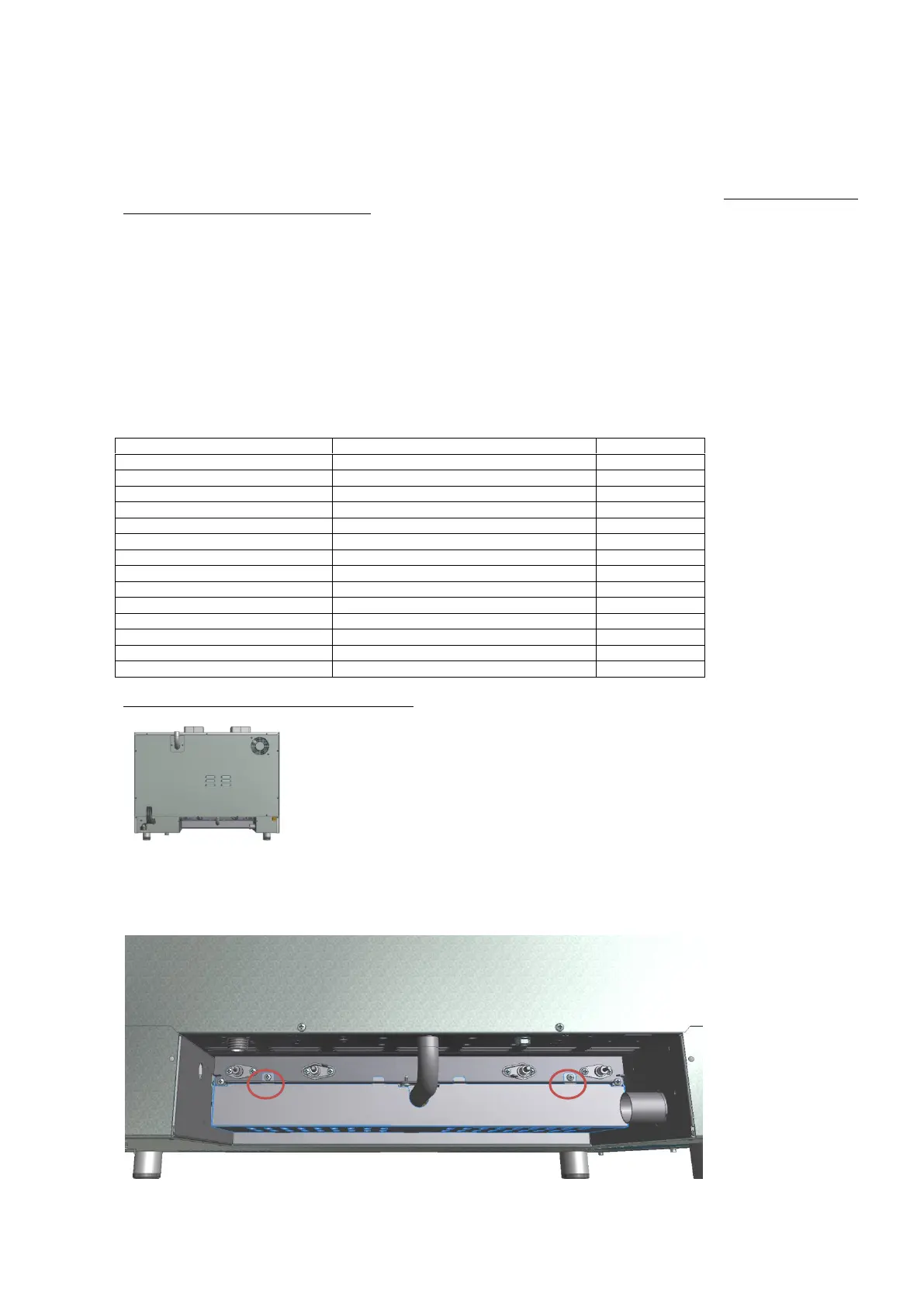

3.5. GASÖFEN: DÜSENAUSTAUSCH
Thermische Nennleistung
DÜSEN
marking
kW 10
G30 30mbar
80
G20 20 mbar
120
kW 13,5
G30 28..30 mbar G31 30…37 mbar
90
G30 50 mbar G31 50 mbar
80
G20 20 mbar
140
G25 25 mbar
150
G25 20 mbar
155
kW 20
G30 28..30 mbar G31 30…37 mbar
110
G30 50 mbar G31 50 mbar
95
G20 20 mbar
175
G25 25 mbar
185
G25 20 mbar
195
You have to close the gas tap before make any operation.
Rückseite des Ofens
A- Lösen Sie die Schrauben der Abdeckplatte des Brenners
