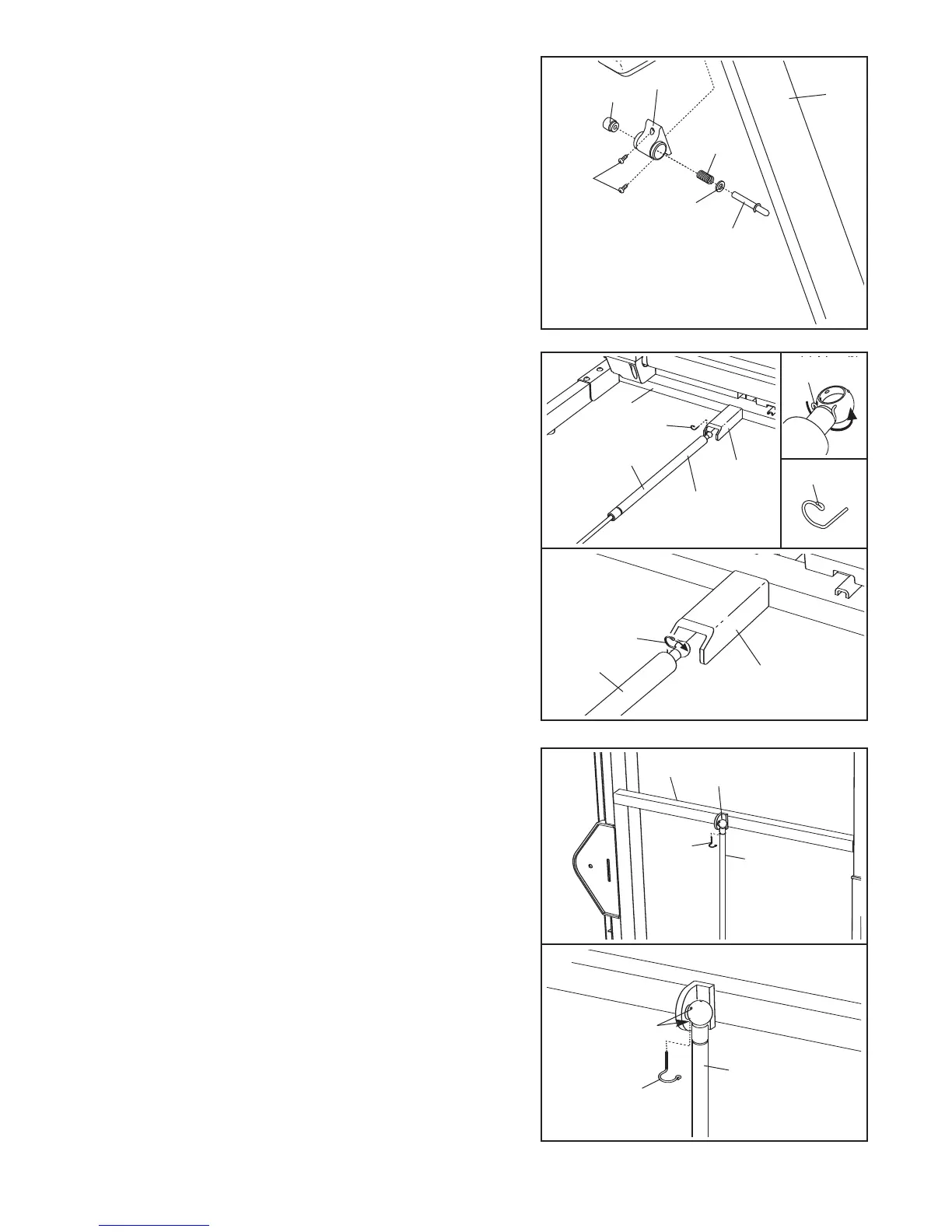

. Oriente o Compartimento do Bloqueio (73) para que o ori-
fício grande fique do lado indicado. Fixe o Compartimento
do Bloqueio à Barra Vertical (84) esquerda com dois
Parafusos do Bloqueio (3); rode os Parafusos do
B
loqueio e depois aperte-os firmemente.
R
emova o botão do pino. Certifique-se de que a bucha e a
mola estão inseridas no pino. (Nota: Se houver duas bu-
chas, coloque cada uma num dos extremos da mola.)
Seguidamente, introduza o pino no Compartimento do
Bloqueio (73). Depois, volte a apertar o botão sobre o pino.
Ligue o cabo de alimentação, tal como descrito na pá-
gina 13, e ligue a corrente, tal como descrito na página
15. Nota: o tapete rolante poderá erguer-se automatica-
mente até ao nível máximo de inclinação e depois voltar
ao nível mínimo.
6. Coloque o tapete rolante na posição de armazenamento
(consulte COMO DOBRAR E MOVER O TAPETE RO-
LANTE na página 26).
Seguidamente, posicione o extremo do cilindro do
Amortecedor (92) junto ao suporte na base das Barras
Verticais (84).
Veja os dois desenhos pequenos inseridos. Usando uma
unha ou a ponta de uma chave de fendas, prima a extre-
midade do Clipe do Amortecedor (25) para o soltar do
Amortecedor (92). Seguidamente, rode o Clipe do
Amortecedor e tire-o do Amortecedor.
Tenha o cuidado
de evitar perder o Clipe do Amortecedor.
Consulte o desenho 5a. Prima o cilindro do Amortecedor
(92) contra a bola do suporte. Seguidamente, introduza a
extremidade do Clipe do Amortecedor (25) em dois dos
pequenos orifícios da extremidade do Amortecedor.
Depois, rode o Clipe do Amortecedor até que se prenda
ao Amortecedor.
7. Erga o Amortecedor (92) até uma posição vertical.
Remova o Clipe do Amortecedor (25) da extremidade er-
guida do Amortecedor, tal como descrito no passo 6. Se
necessário, rode o Amortecedor para alinhar a sua extre-
midade com a bola do suporte da Estrutura (58).
Seguidamente, prima os botões de aumentar e diminuir a
Inclinação [INCLINE] até que a bola do suporte fique alin
-
hada com a extremidade do Amortecedor (92). Depois,
prima a extremidade do Amortecedor contra a bola. Nota:
poderá ser necessário premir a extremidade do
Amortecedor contra a bola com a Estrutura em movimento.
Consulte o desenho 7a. Introduza o Clipe do Amortecedor
(25) nos dois pequenos orifícios indicados na extremidade
do Amortecedor (92). Depois, rode o Clipe do Amortecedor
até que se prenda ao Amortecedor. Nota: são incluídos
Clipes do Amortecedor adicionais.
Prima o botão de diminuir a Inclinação até que o ta-
pete rolante fique no seu nível de inclinação mais
baixo. Depois, desligue o cabo de alimentação.
Pino
Anilha
Mola
Botão
73
5
84
9
3
