10
abgebildet) (nur eine Seite wird hier dargestellt).
Drehen Sie alle vier Haltestangenschrauben
e
rst etwas hinein, bevor Sie sie festziehen.
1
0.Lassen Sie eine zweite Person den Rahmen (74)
des Lauftrainers festhalten.

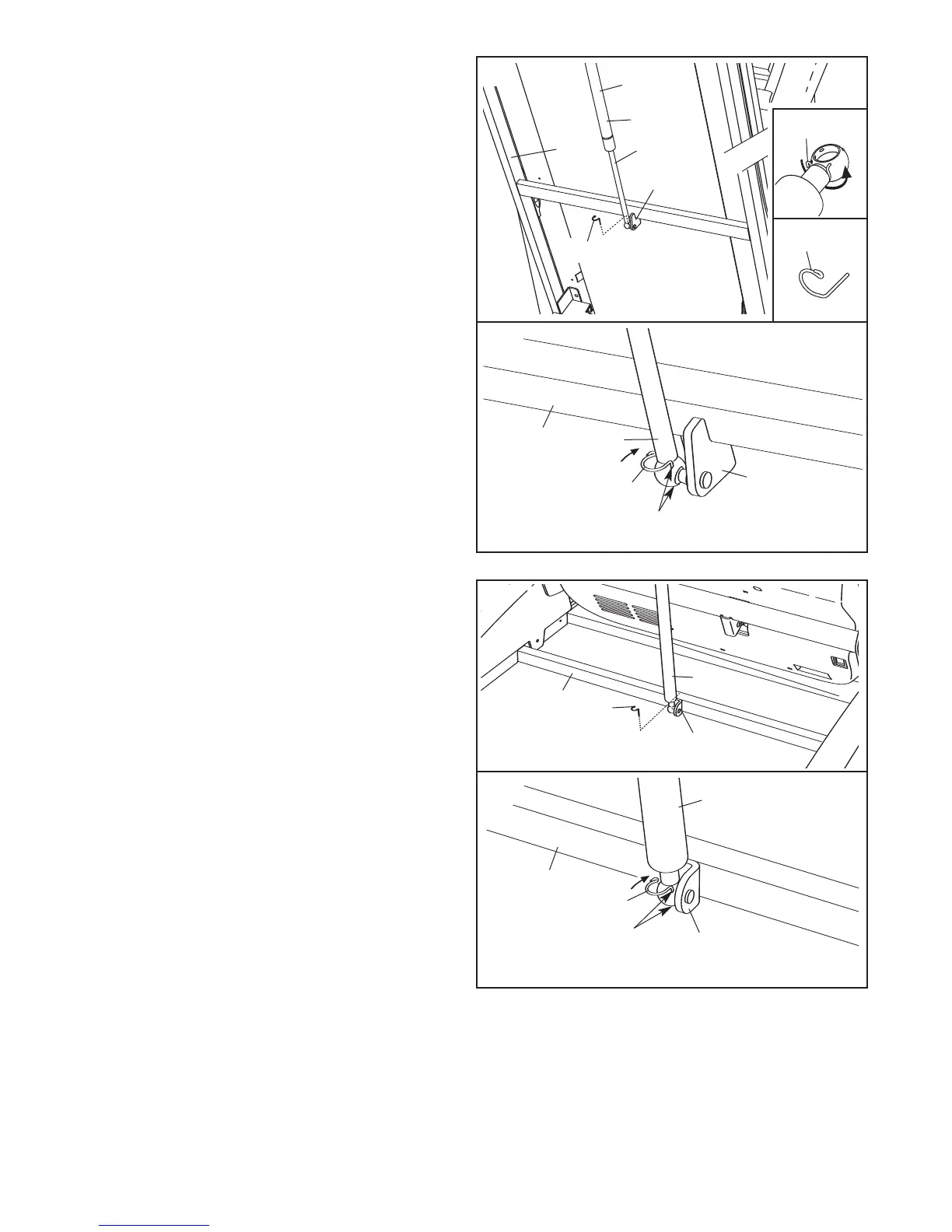

Suchen Sie die Gasdruckfeder (99) heraus.
Beachten Sie, dass die Gasdruckfeder ein
Kolben- und ein Zylinderende hat. Sehen Sie
sich die beiden kleinen Nebenzeichnungen an.
Suchen Sie den Federklipp (98) am Kolben-ende
der Gasdruckfeder. Drücken Sie mit dem
Fingernagel oder einem flachen Schrauben-dre-
her auf das Ende des Federklipps, um ihn zu
lösen. Drehen Sie den Klipp und ziehen Sie ihn
dann aus der Gasdruckfeder heraus.
Verlieren
Sie den Klipp nicht. Anmerkung: Es sind
Ersatz-Federklipps beigefügt.
Als nächstes halten Sie das Kolbenende der
Gasdruckfeder (99) dicht an den Halter in der
Mitte des Rahmens (74). Drücken Sie das Ende
der Gasdruckfeder so weit wie möglich auf die
Kugel am Halter.
Siehe Zeichnung 10a. Setzen Sie den Federklipp
(98) in die beiden angegebenen, kleinen Öffnun-
gen am Kolbenende der Gasdruckfeder (99).
Dann drehen Sie den Federklipp, bis er auf der
Gasdruckfeder einschnappt.
99
98
99
74
74
Klammer
Zylinder
S
tange
Klammer
10a
10
9
8
98
Öffungen
98
11.Kippen Sie das Zylinderende der Gasdruckfeder
(99) wie dargestellt nach unten. Entfernen Sie
den Federklipp (98) vom Ende der Gasdruck-
feder.
Als nächstes richten Sie das Zylinderende der
Gasdruckfeder (99) mit dem Halter in der Mitte
der Basis (48) aus. Drücken Sie das Ende der
Gasdruckfeder auf die Kugel am Halter.
Anmerkung: Sie müssen möglicherweise den
Rahmen (nicht dargestellt) leicht nach vorn oder
hinten kippen, um das Ende der Gasdruckfeder
mit der Kugel auszurichten.
Siehe Zeichnung 11a. Setzen Sie den Federklipp
(98) in die beiden angegebenen, kleinen Öffnun-
gen am Kolbenende der Gasdruckfeder (99).
Dann drehen Sie den Federklipp, bis er auf der
Gasdruckfeder einschnappt.
Stellen Sie mit der Hilfe einer zweiten Person den
Rahmen (nicht abgebildet) auf den Boden.
98
99
99
48
48
Öffungen
98
11a
Klammer
Klammer
11
