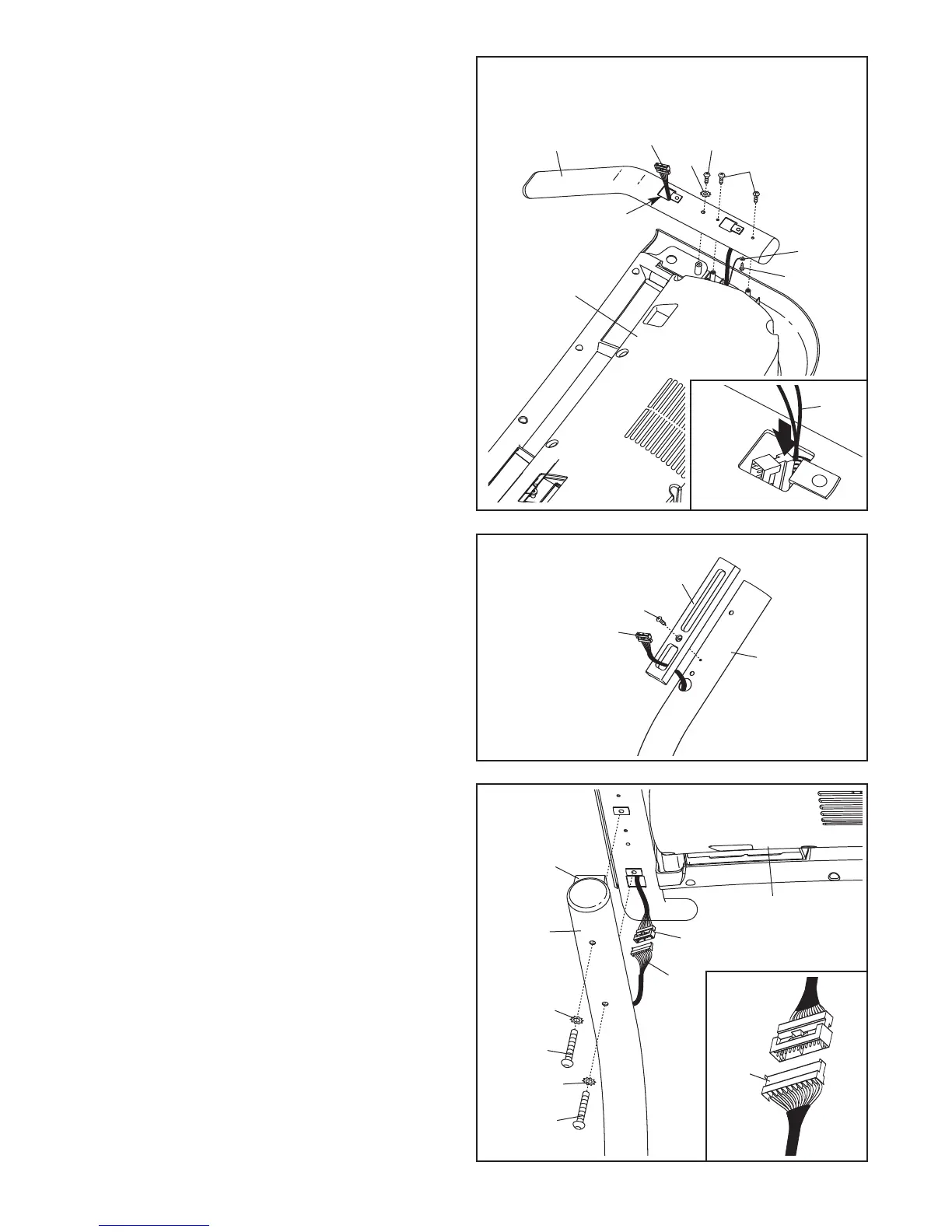

9. Während eine zweite Person die Computerbasis
(26) an den rechten Haltestangen-Abstandshal-ter
(88) hinhält, verbinden Sie das Computer-kabel mit
dem Pfostenkabel (28), wie auf der Detailzeich-
nung dargestellt.
Wichtig: Wenn die Anschlüsse
richtig ausgerichtet sind, lassen sie sich leicht
zusammenstecken. Sind die Ansch-lüsse nicht
richtig ausgerichtet, kann der Computer be-
schädigt werden, wenn der Strom eingeschal-
tet wird. Schieben Sie die Verbin-dungsstecker in
den rechten Pfosten (36) hinein.
Befestigen Sie die Computerbasis (26) mit vier
Haltestangenschrauben (20) und vier
Haltestangen-Zahnscheiben (19) am rechten
Pfosten (36) und am linken Pfosten (nicht
20
19
36
26
28
20
19
9
Computerkabel
7
. Legen Sie die Computeranlage mit der
Oberseite nach unten auf ein weiches Tuch, um
Kratzer auf der Oberfläche zu vermeiden.
E
ine zweite Person soll eine Haltestange (18) in
der angezeigten Position halten. Schieben Sie das
C
omputerkabel durch die Haltestange und aus
dem angedeuteten, quadratischen Loch heraus.
Wenn notwendig, ergreifen Sie den Verbindungs-
stecker mit einer Spitzzange,
jedoch nur an der
durch einen Pfeil in der Detailzeichnung ange-
deuteten Stelle. Entfernen Sie dann das Band
vom Computerkabel.
Befestigen Sie den Erdungsdraht mit einer silber-
nen Erdleitungsschraube (11) an der Haltestange
(18). Legen Sie die Haltestange nun auf die
Computeranlage.
Achten Sie darauf, keine
Drähte abzuklemmen. Ziehen Sie von Hand eine
Computerschraube (22) mit einer 1/4" Sternunter-
legscheibe (21) an der Haltestange fest und zie-
hen Sie dann von Hand zwei 3/4" Schrauben (2)
an der Haltestange fest. Ziehen Sie nun die
Computerschraube fest und auch die zwei
Schrauben; ziehen Sie die Schrauben aller-
dings nicht zu fest an.
Befestigen Sie die andere Handstange (nicht
abgebildet) auf die gleiche Weise. Anmerkung:
Auf der anderen Seite befinden sich keine Kabel.
7
Erdungs-
kabel
Computer-
kabel
Computer-
einheit
Quadratische
Öffnung
18
22
21
2
11
8. Schieben Sie das Pfostenkabel (28) durch den
Haltestangen-Abstandshalter (88), wie abgebil-
det. Befestigen Sie den Haltestangen-
Abstandshalter mit einer 3/4" Schraube (2) am
rechten Pfosten (36).
Befestigen Sie den anderen Haltestangen-
Abstandshalter (nicht abgebildet) auf die
gleiche Weise am linken Pfosten (nicht abge-
bildet). Anmerkung: Auf der anderen Seite
befinden sich keine Kabel.
8
28
36
2
88
28
88
Band
