SPÉCIFICATIONS D’ALIMENTATION ÉLECTRIQUE
AVERTISSEMENT ! Tout le câblage doit être installé par un électricien qualifié.
Consultez l’étiquette du numéro de série du compresseur d’air afin de connaître la tension et
l’intensité exigées de l’appareil. Assurez-vous que tout le câblage est eectué par un électricien
reconnu, et ce, conformément à tous les codes en matière d’électricité et de sécurité, ainsi qu’aux
versions les plus récentes du Code canadien de l’électricité (CE) et du code du Centre canadien
d’hygiène et de sécurité au travail (CCHST).
PANNEAU D’ALIMENTATION PRINCIPAL
Pour un meilleur rendement et pour un démarrage fiable, le compresseur d’air doit être branché
ou relié à un circuit spécialisé de 240 V, et ce, aussi près que possible du tableau d’alimentation
principal. Un disjoncteur est recommandé. Utilisez un fusible temporisé si le compresseur d’air est
relié à un circuit protégé par un fusible, puisque le compresseur consommera momentanément
plusieurs fois son intensité spécifique au moment de le démarrer pour la première fois.
SECTIONNEUR D’ALIMENTATION PRINCIPAL
Une basse tension ou un circuit de surcharge peut faire en sorte qu’il sera dicile de démarrer le
moteur ou entraîner le déclenchement du disjoncteur, en particulier par temps froid. Une basse
tension peut résulter de plusieurs causes :
• Basse tension d’alimentation de la société d’électricité locale.
• Autre équipement fonctionnant sur la même ligne. Le compresseur peut refuser de démarrer
si d’autres appareils électriques sont reliés au circuit du compresseur.
• Câblage inadéquat au niveau de la source d’énergie. La tension d’entrée chutera de 20 à 40
V au démarrage si le câblage est inadéquat. Un câblage inadéquat dépend de la distance
entre le compresseur et la source d’énergie de 240 V. Alors que la distance augmente
sans modification du calibre du fil (épaisseur), la puissance chutera et la tension/intensité
atteignant le moteur ne sera pas susant. Le calibre de fil doit être augmenté (un fil de
calibre 8 est plus gros qu’un fil de calibre 10) en fonction de la baisse de tension. Consultez le
Code canadien de l’électricité pour déterminer le calibre de fil convenant à votre circuit.
INSTRUCTIONS POUR LA MISE À LA MASSE
Ce produit doit être relié à un système de câblage métalliques permanents ou à une borne ou un
conducteur de mise à la masse sur l’équipement.
OPERATION/ UTILISATION
RODAGE DE LA POMPE
AVIS ! La pompe est expédiée avec l’air de rodage, qu’on
devrait remplacer après les 8 premières heures d’utilisation.
Pour réduire les problèmes d’entretien et de réparation, utilisez
uniquement de l’huile super dans le compresseur.
1. Vérifiez le niveau d’huile dans la pompe en regardant le
voyant. Le niveau d’huile de la pompe doit se situer entre
les lignes A et B (fig. 4). Évitez de trop remplir ou de ne
pas remplir susamment.
2. Assurez-vous que l’alimentation est raccordée au niveau
du panneau d’alimentation.
3. Mettez le pressostat en position OFF (arrêt) (voir le point C).
4. Ouvrez la soupape de vidange (E) en la tournant dans le sens antihoraire.
5. Ouvrez le sectionneur d’alimentation principal. Mettez le pressostat du moteur en position
ON (marche) (D). Le moteur devrait se mettre en marche. Laissez le compresseur
fonctionner pendant 30 minutes afin de roder les pièces internes. (Fig. 5)

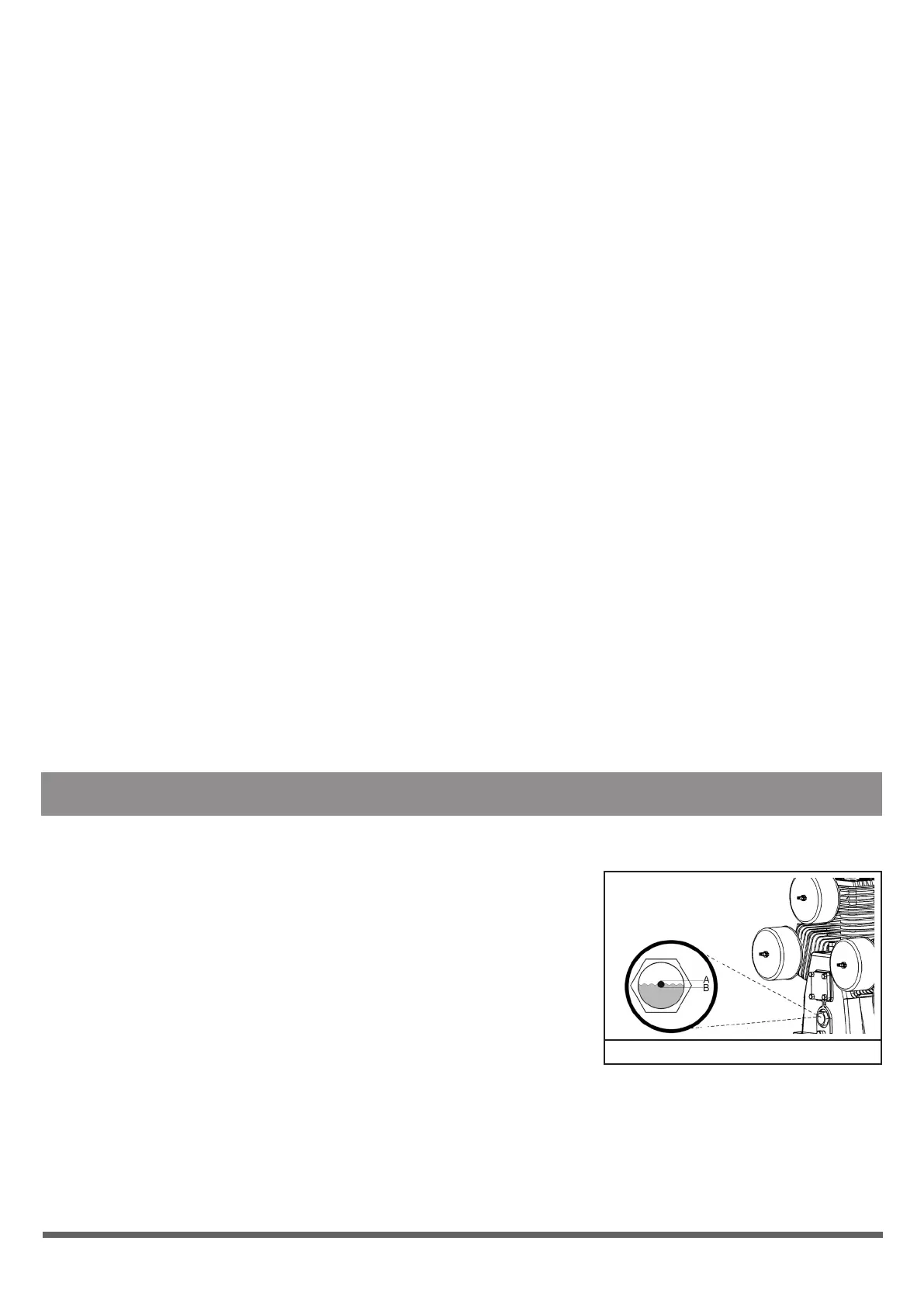

Fig. 4
