Compresseur d'air à un étage 60 gal
20
En cas de questions techniques, appelez le 1-800-665-8685
8475006
V 1,6
N
o
DE
PIÈCE
DESCRIPTION QTÉ IDENTIFICATEUR
DE LA PIÈCE
41
Volant moteur 1 044-0079
42
Capuchon pour tuyau, 3/8 po 1 062-0101
LISTE DE PIÈCES - TROUSSE
N
o
DE
PIÈCE
DESCRIPTION N
o
DE PIÈCES COMPRISES N
o
DE
TROUSSE
43 Joints d'étanchéité,
ensemble complet
Comprend les articles nos 3, 5, 7, 20, 25 et 37 046-0359
44 Trousse de révision Comprend les articles nos 4, 19, 43 et 14A 165-0313
45 Ensemble de pompe Comprend les articles nos 1 à 42 040-0455

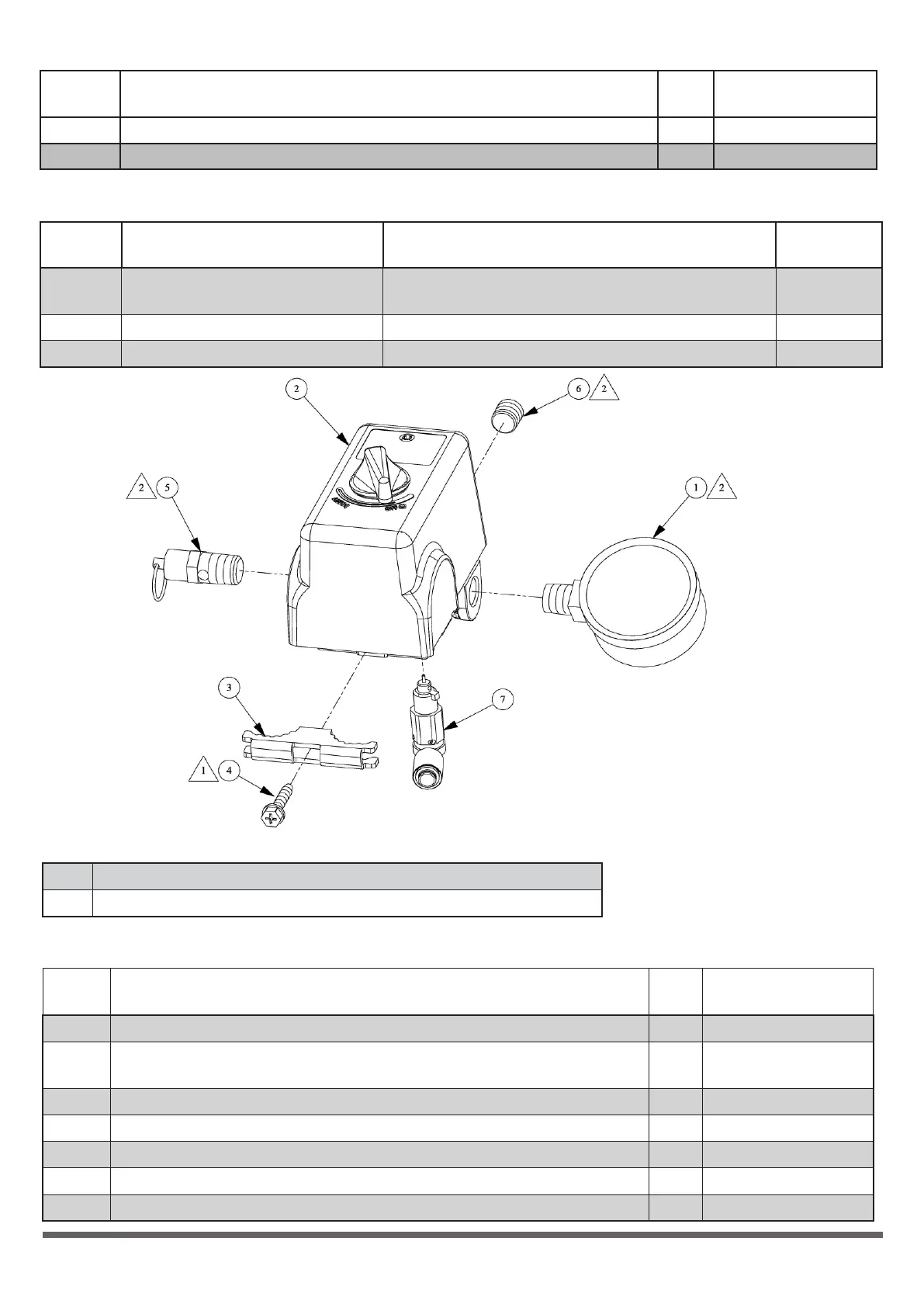

LISTE DES PIÈCES - PRESSOSTAT
N
o
DE
PIÈCE
DESCRIPTION QTÉ
IDENTIFICATEUR
DE LA PIÈCE
1 Jauge, 300 lb, 1/4 po, raccordement par le bas 1
032-0025
2 Pressostat de 155 lb/po carré (comprend les articles 3, 4 et 6,
7)
1
034-0184
3 Détente des contraintes 1
071-0033
4 Vis 1
061-0216
5 Soupape ASME 1
136-0077
6 Bouchon, 1/4 po 1
062-0035
7 Soupape de décharge de pression 1
136-0090
TABLEAU DES COUPLES - JAUGE
1 Serrez à un couple de 1,9 à 2,7 N·m (1,4 à 2 pi-lb)
2 Serrez à un couple de 14,1 à 17 N·m (10,4 à 12,5 pi-lb)
