Português
Este Guia de Início Rápido não substitui as instruções de
uso deste produto. Para obter as instruções completas
e as informações de manuseio seguro, consulte as
instruções de uso em:
Unidade touchscreen: Em formação Documentos
DVD: Fornecido com o produto
Website da Proceq: www.proceq.com Downloads

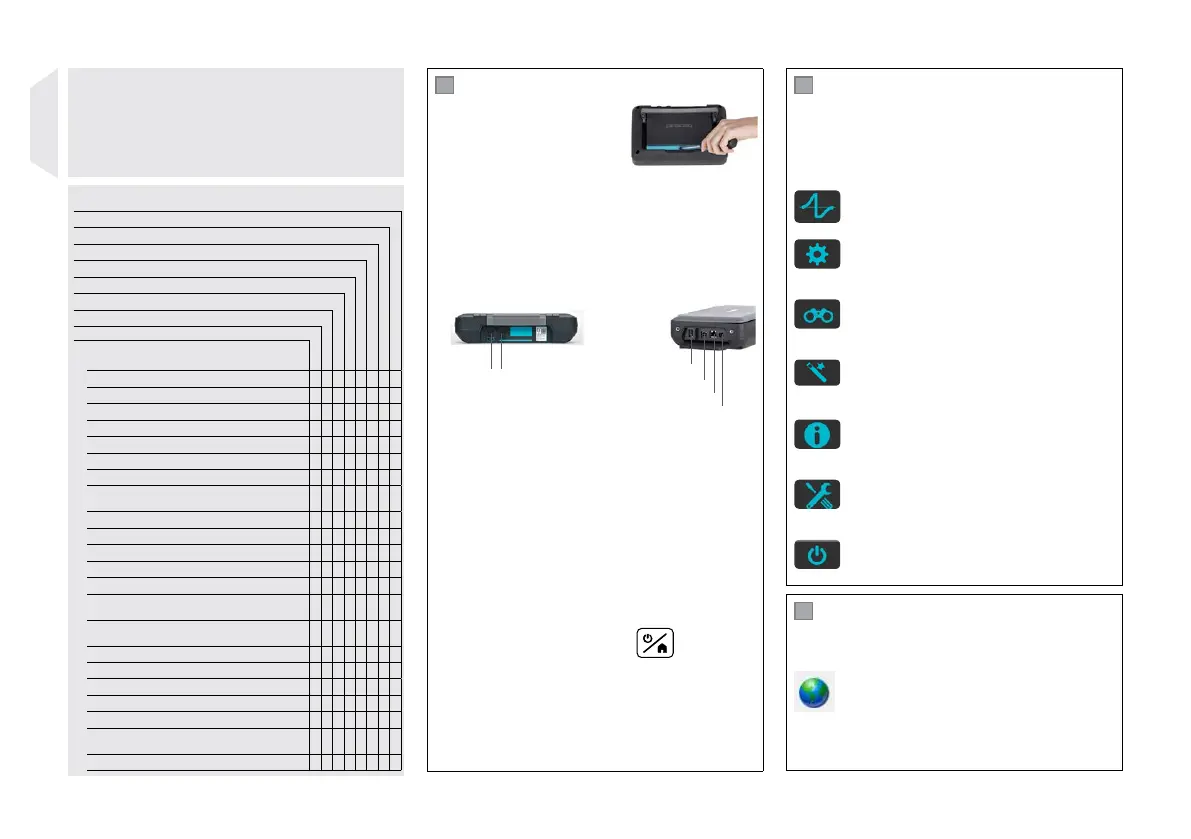

Material fornecido
Equotip 550 (35610001)
Equotip 550 Leeb D (35610002)
Equotip 550 Leeb G (35610003)
Equotip 550 Leeb U (35610006)
Equotip 550 Portable Rockwell (35610004)
Equotip 550 UCI (35610007)
Equotip 540 Leeb D (35620002)
Equotip 540 UCI (35620005)
A
Caixa para transporte
• • • • •
•
•
•
B
Equotip com tela touchscreen • • • • •
•
•
•
C
Bateria completa • • • • •
•
•
•
D
Fonte de alimentação incl. cabos • • • • •
•
•
•
E
Cabo USB • • • • •
•
•
•
F
DVD com software e documentação • • • • • • • •
G
Documentação • • • • • • • •
H
Alça para transporte completa • • • • • • • •
I
Placa comparadora da rugosidade da
superfície
• • • • •
J
Dispositivo de impacto Equotip Leeb D • •
K
Dispositivo de impacto Equotip Leeb G •
L
Dispositivo de impacto Equotip Leeb U •
M
Sonda Equotip Portable Rockwell •
N
Sonda Equotip UCI • •
O
Cabo do dispositivo de impacto Equotip
Leeb
• • •
P
Cabo do dispositivo de impacto Equotip
Leeb U
•
Q
Cabo da sonda Equotip Portable Rockwell •
R
Cabo da sonda Equotip UCI • •
S
Bloco de teste Equotip • •
T
Bloco de teste Equotip Portable Rockwell •
U
Bloco de teste Equotip UCI •
V
Escova para limpeza do dispositivo de
impacto Equotip Leeb
• • •
W
Pasta de acoplamento • •
1
Instruções preliminares
Instalação da bateria
Para instalar a bateria, levante a
lâmina protetora e o suporte como
mostrado. Insira a bateria no lugar
e aperte com o parafuso.
Carregar a bateria
Antes de ser utilizada, a bateria deve ser carregada por
8 horas. Conecte a fonte de alimentação elétrica. Há
um carregador rápido (32701053) disponível (carga total
< 5.5 h).
Conectar a sonda
1 2
Conector rápido
Conexões do hardware
Host USB
Dispositivo USB
Ethernet
Alimentação elétrica
Para dispositivos de impacto
Leeb use o conector rápido 1.
Para sonda UCI use o conector
rápido 1 ou 2.
Para a sonda Rockwell portátil
use o conector host USB.
Host USB:
Adicionalmente conecte
um mouse, teclado ou
pendrive.
Dispositivo USB:
Conecte a um PC.
Ethernet:
Conexão com a rede.
Alimentação elétrica:
Conecte a fonte de
alimentação aqui.
Ligue o instrumento
Pressione Power ON/OFF para ligar.
Atualização do software
É recomendável verificar se há atualização do firmware
disponível antes de usar o aparelho a primeira vez. (veja
Equotip Link).
2
Menu principal
O menu principal é exibido ao inicializar o dispositivo. Todas
as funções podem ser acessadas diretamente através da
tela touchscreen.
Volte para o menu anterior, pressionando a tecla voltar ou o
ícone de retorno (seta) no canto superior esquerdo da tela
touchscreen.
Medição
Tela de medição.
Configurações
Configurações específicas do aplicativo;
consulte as instruções de uso quanto a detalhes.
Dados
Gerenciador de arquivos; rever medições
salvas no instrumento.
Assistentes
Fluxos de trabalho pré-definidos para elevar a con-
fiabilidade no processo e a eficiência de tempo.
Informação
Contêm instruções de uso detalhadas e
informações importantes do dispositivo.
Sistema
Defina o seu idioma da interface, data, hora e
outras configurações do sistema.
Desligado
Desligue o instrumento.
3
Equotip Link
Instale o software Equotip Link disponibilizado no DVD.
Conecte o instrumento a um PC usando o cabo USB
fornecido. Assegure-se de que tenha conexão com a internet.
Clique no ícone de atualização PQ para verificar
se há atualizações do software.
As atualizações devem ser realizadas periodicamente para
aproveitar ao máximo do desenvolvimento contínuo do
firmware da Proceq.
