Procom Blue Flame - Page 49

www.usaprocom.com
49200000-01B
INSTALACIÓN
17 cm (6
3
/
4
")
Min.
31 cm (12
1
/
8
")
36.8 cm
(14
1
/
2
")
Min.
Inserte los tornillos
de montaje s
ólo a
través del último
orificio de cada extremo
Piso
Pared adyacente
27 cm (10
5
/
8
")
Min.
47 cm
(18
1
/
2
")
Min.
Inserte los tornillos
de montaje s
ólo a
través del último
orificio de cada extremo
Piso
Pared adyacente
Modelos: MD100TBA Y MD100HBA
Modelos:
MD200TBA, MD300TBA,
MD200TBA-BB, MD300TBA-BB
Métodos para jar el soporte de
montaje a la pared
Use únicamente el último oricio de cada
extremo del soporte de montaje para jarlo a
la pared. Fije el soporte de montaje a la pared
mediante una de las dos maneras siguientes:
Fijación a viga de pared: este método pro-
porciona la sujeción más rme. Inserte los
tornillos de montaje en el soporte de montaje
y en las vigas de pared.
Fijación a anclajes de pared: este método
le permite jar el soporte de montaje en pa-
redes huecas (las áreas de la pared que se
encuentran entre los maderos) o en paredes
sólidas (de concreto o mampostería).
Decida cuál método se ajusta mejor a sus
necesidades. Cualquiera de los dos méto-
dos proporcionará un apoyo seguro para el
soporte de montaje.
Cómo marcar las ubicaciones de
los tornillos
1. Fije el soporte de montaje a la pared con
cinta, en el lugar donde estará situado.
Asegúrese de que el soporte de montaje
esté nivelado.
ADVERTENCIA: mantenga
las distancias mínimas que se
muestran en la gura 4, página
48. Si puede, proporcione dis-
tancias mínimas mayores con
respecto al piso y la pared de
unión.
2. Marque la ubicación de los tornillos en la
pared (consulte la gura 7).
 Nota:Marqueúnicamenteelúltimooricio
de cada extremo del soporte de montaje.
Inserte los tornillos de montaje en estos
oriciossolamente.
3. Quite la cinta y el soporte de montaje de
la pared.
Instalación del soporte de montaje
a la pared
Nota: Los anclajes de pared, los tornillos de
montaje y los separadores se encuentran en
el paquete de ferretería. El paquete de ferre-
tería se incluye con el calentador.
Método de jación a viga de pared
Para jar el soporte de montaje a las vigas
de pared:
1. Perfore oricios en los lugares marcados
utilizando una broca de 9/64".
2. Coloque el soporte de montaje en la
pared. Alinee el último oricio de cada
extremo del soporte con los oricios que
perforó en la pared.
3. Inserte los tornillos de montaje en el so-
porte y en las vigas de pared.
4. Apriete los tornillos hasta que el soporte
de montaje esté asegurado rmemente a
las vigas de pared.

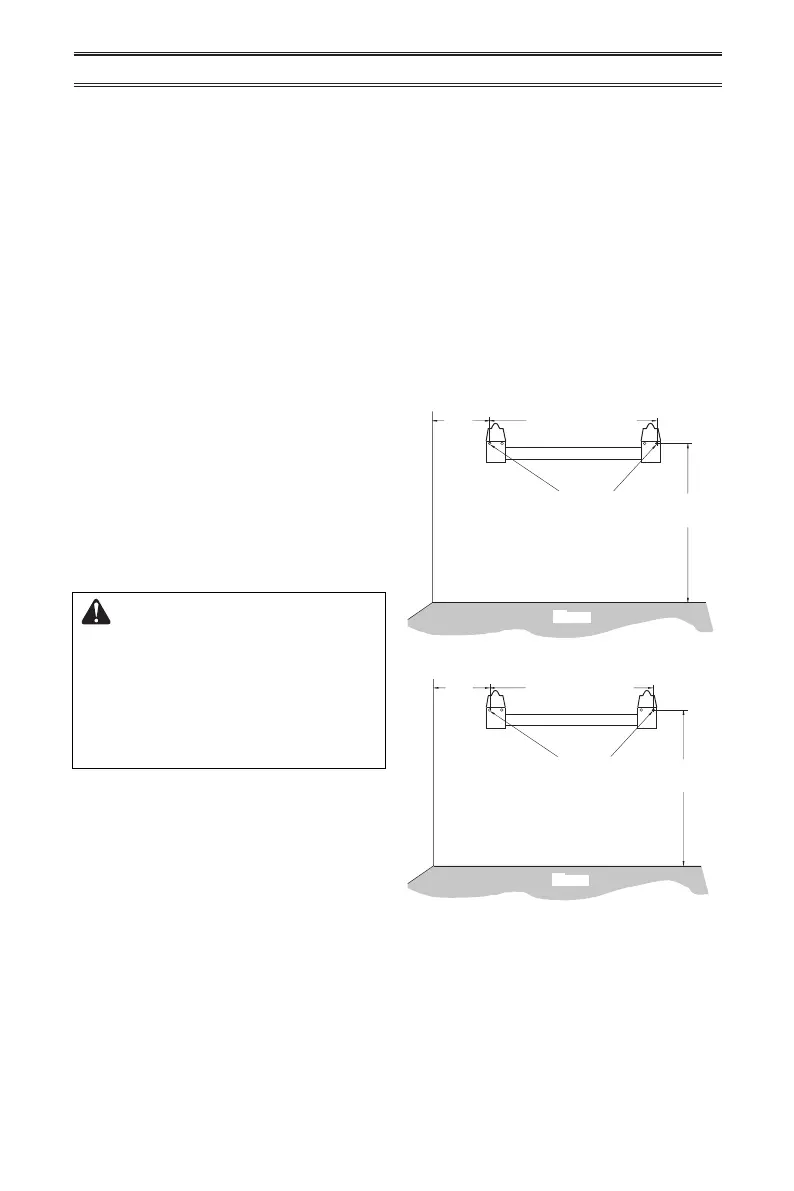

Figura 7 - Distancias mínimas del
soporte de montaje
