MONTAGGIO
Il montaggio deve essere eseguito da almeno due persone. Posizionare il tapis roulant in un luogo privo di
o
stacoli ed eliminare gli imballaggi. Non gettare gli imballaggi finché non si è completato il montaggio. Nota:
la parte sottostante del nastro scorrevole del tapis roulant è cosparsa di lubrificante ad alte prestazioni. Durante
l'invio, una piccola quantità di lubrificante potrebbe finire sulla parte superiore del nastro scorrevole o sull'imbal-
laggio. Ciò non deve destare preoccupazione alcuna in quanto il funzionamento del tapis roulant non viene com-
promesso. Se fosse presente del lubrificante sulla parte superiore del nastro scorrevole, rimuoverlo semplice-
mente con un panno morbido e un detergente delicato e non abrasivo.
O processo de montagem requer as chaves sextavadas incluídas e ainda uma chave de fendas Phillips
, um maço de borracha , uma chave inglesa , um alicate de corte
e um alicate de pontas redondas .

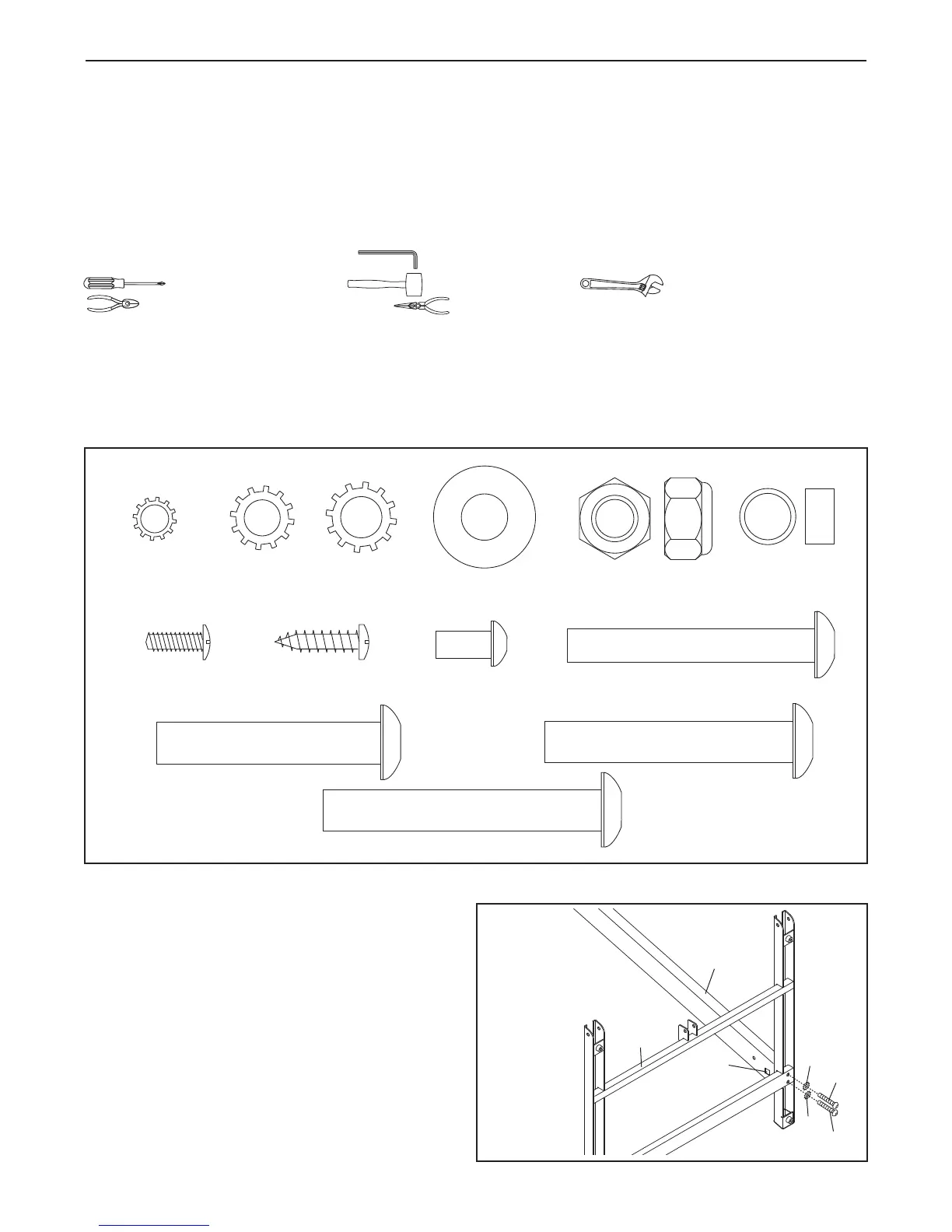

Servirsi dei disegni riportati qui sotto per individuare i pezzi necessari al montaggio. Il numero tra parentesi indi-
cato sotto ogni disegno rappresenta il numero pezzo, come indicato nellʼELENCO PEZZI alla fine del presente
manuale. Il numero dopo le parentesi è la quantità necessaria per il montaggio. Nota: alcuni pezzi piccoli
potrebbero essere stati premontati. Al fine di evitare danni ai componenti, non utilizzare strumenti ali-
mentati elettricamente per il montaggio. Nella confezione possono essere inclusi pezzi di scorta.
Vite da #8 x 3/4"
(2)–4
Rondella Piatta da
3/8" (33)–2
Vite di Messa a Terra
da #8 x 1/2" (27)–2
Spaziatore Ruota
(44)–4
Rondella a
Stella da 1/4"
(21)–2
Dado da 3/8" (47)–6
Rondella a
Stella da 3/8"
(39)–4
Rondella a
Stella da
5/16" (19)–4
Bullone da 3/8" x 2" (86)–2
Bullone da
1/4" x 1/2"
(22)–2
Bullone da 5/16" x 2 1/4" (20)–4
Bullone da 3/8" x 2 1/4" (5)–6
Bullone da 3/8" x 2 1/2" (32)–2
1. Orientare la Base (48) nel modo indicato.
Identificare il Montante Destro (36) che presenta
un foro quadrato in prossimità dell'estremità in-
feriore.
Posizionare il Montante Destro (36) come
mostrato, e attaccarlo alla Base (48) con due
Bulloni da 3/8" x 2 1/4" (5) e due Rondelle a
Stella da 3/8" (39); non avvitare i Bulloni per
ora.
48
Foro
Quadrato
5
5
39
39
36
1
6
