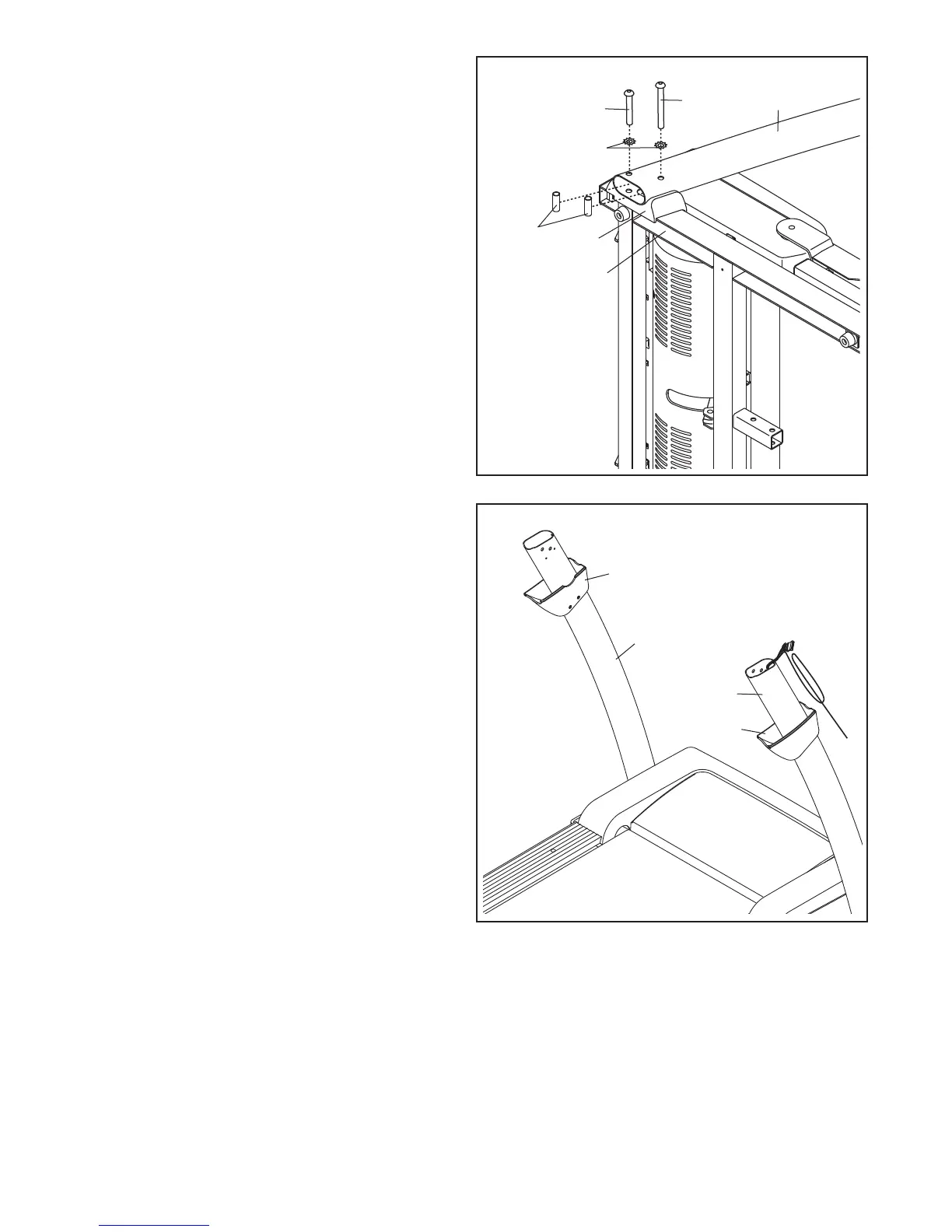

7. Con la ayuda de otra persona, sostenga un
Espaciador del Perno (90) adentro del extremo in-
ferior del Montante Vertical Izquierdo (85).
I
ntroduzca un Perno con Nylon de M10 x 95mm
(8) con una Arandela Estrella de M10 (9) dentro
d
el Montante Vertical Izquierdo y del Espaciador
del Perno. Repita este paso con un segundo
Espaciador del Perno (90), un Perno con
Nylon de M10 x 68mm (114) y una Arandela
Estrella de M10 (9).
Sostenga el Espaciador del Montante Vertical
Izquierdo (86) y el Montante Vertical Izquierdo
(85) contra la Base (95). Apriete el Perno con
Nylon de M10 x 95mm (8) y el Perno con Nylon de
M10 x 68mm (114) hasta que las cabezas de los
Pernos con Nylon toquen el Montante Vertical
Izquierdo; no apriete completamente los Pernos
con Nylon todavía.
Con la ayuda de otra persona, incline la máquina
para correr de modo que la Base (95) quede hori-
zontal sobre el piso.
86
85
114
8
95
90
9
7
8. Identifique las Cubiertas Izquierda y Derecha
del Montante Vertical (109, 110), que están mar-
cadas con pegatinas “Left” y “Right” (L o Left in-
dica izquierda; R o Right indica derecha).
Deslice la Cubierta del Montante Vertical
Izquierdo por el Montante Vertical Izquierdo (85)
como se muestra. Deslice la Cubierta del
Montante Vertical Derecho por el Montante
Vertical Derecho (89) como se muestra.
109
8
85
89
110
