Montaje de la Consola
116
1
16
1
06

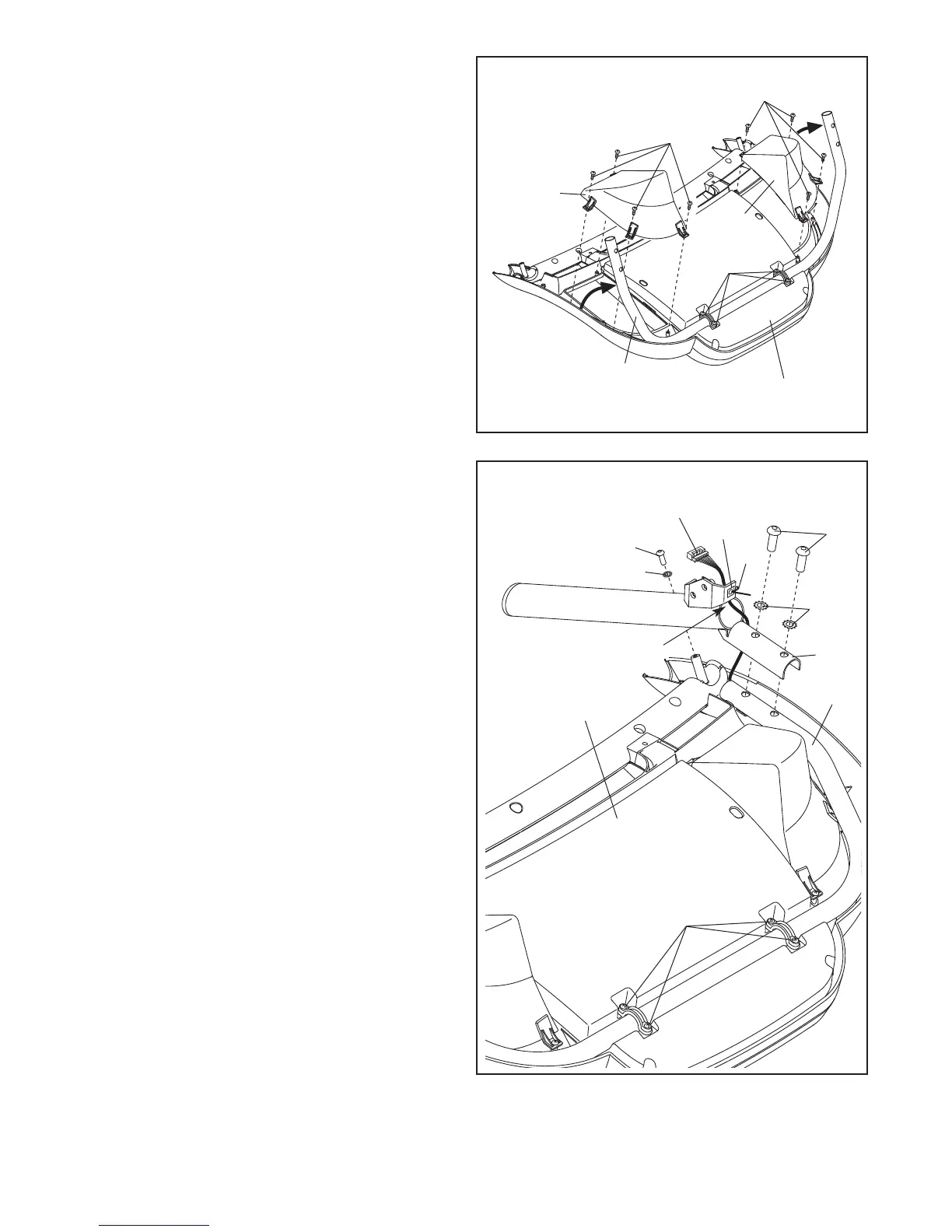

10. Identifique la Baranda Derecha (101), marcado
con una calcomanía “Right” (L o Left indica
izquierda; R o Right indica derecha). Retire la
atadura de la Baranda Derecha. Si es nece-
sario, oprima la Tuerca Jaula de M8 (34) en su
lugar.
Sostenga la Baranda Derecha (101) cerca del
montaje de la consola. Pase el cable de la con-
sola por el lado de la Baranda Derecha, como
se muestra, y a través de la ranura de la misma.
Si es necesario ajuste la Armadura de la
Consola (111) para alinear los orificios de la
Baranda Derecha (101) con los de la Armadura
de la Consola.
Fije la Baranda Derecha (101) a la Armadura de
la Consola (111) y al montaje de la consola con
dos Pernos con Nylon de M8 x 25mm (5), dos
Arandelas Estrella de M8 (10), un Perno de M5
x 16mm (108) y una Arandela Estrella de 1/4"
(73). Asegúrese de no haber pellizcado el
cable de la consola. Comience a apretar los
tres Pernos y luego apriételos todos.
Fije la Baranda Izquierda (no se muestra) como
se describió arriba. Nota: No hay cables en el
lado izquierdo.
Apriete los Tornillos de #8 x 1" (107). Tenga
cuidado de no apretar demasiado los
Tornillos.
101
108
5
111
Ranura
Tie
10
10
73
Cable de
la Consola
Montaje de la
Consola
34
9. Coloque el montaje de la consola mirando hacia
abajo sobre una superficie suave para evitar
raspar el montaje de la consola.
Afloje los cuatro Tornillos de #8 x 1" (107).
P
ivote con cuidado la Armadura de la Consola
(111) a la posición que se indica. No pivote de-
masiado lejos la Armadura de la Consola, ya
que puede partir el cable de tierra.
Identifique las Charolas de Accesorios Izquierda
y Derecha (104, 106). Fije las Charolas de
Accesorios al Montaje de la Consola con ocho
Tornillos de M4 x 13mm (116).
Pivote con cuidado la Armadura de la Consola
(111) hasta el montaje de la consola.
107
107
