ProForm 600utility Bench - Part Identification Chart

5
M10 Nylon-Ver-
schlussmutter (33)
12.5mm Abstandsstück (15)
M8 Nylon
Locknut (25)
M6 Unterlegscheibe (34)
M10 Unterlegscheibe (32)
M10 x 65mm Bolzen (31)
M10 x 78mm Bolzen (29)
M10 x 100mm Bolzen (30)
M10 x 140mm Bolzen (35)
M6 x 16mm Bolzen (26)
M6 x 50mm Bolzen (23)
M8 x 55mm Einsteckbolzen (24)
M10 x 75mm Bolzen (27)

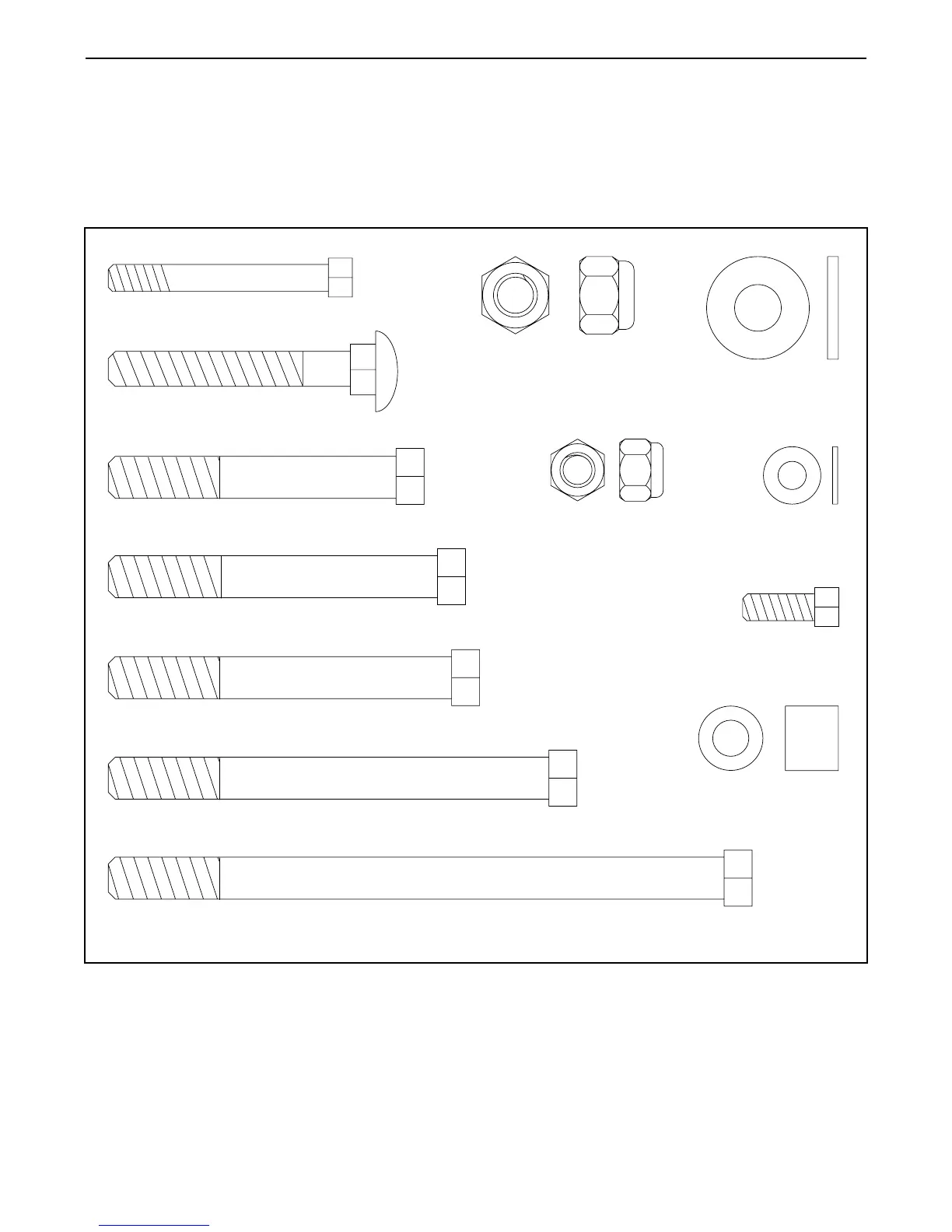

DIAGRAMM ZUR IDENTIFIZIERUNG DER TEILE
Dieses Diagramm hilft Ihnen bei der Identifizierung der kleinen Montageteile. Die Zahl in Klammer, die neben
jedem Teil zu finden ist, bezieht sich auf die Bestell-Nr. des Teiles, von der TEILELISTE auf Seite 14. Anmer-
kung: Einige kleine Teile wurden möglicherweise schon angebracht. Sollten Sie ein Teil nicht sofort
finden, überprüfen Sie bitte, ob es nicht schon befestigt worden ist.
M8 Nylon-Ver-
schlussmutter (25)
