8
7
11
5
26
23
34
26

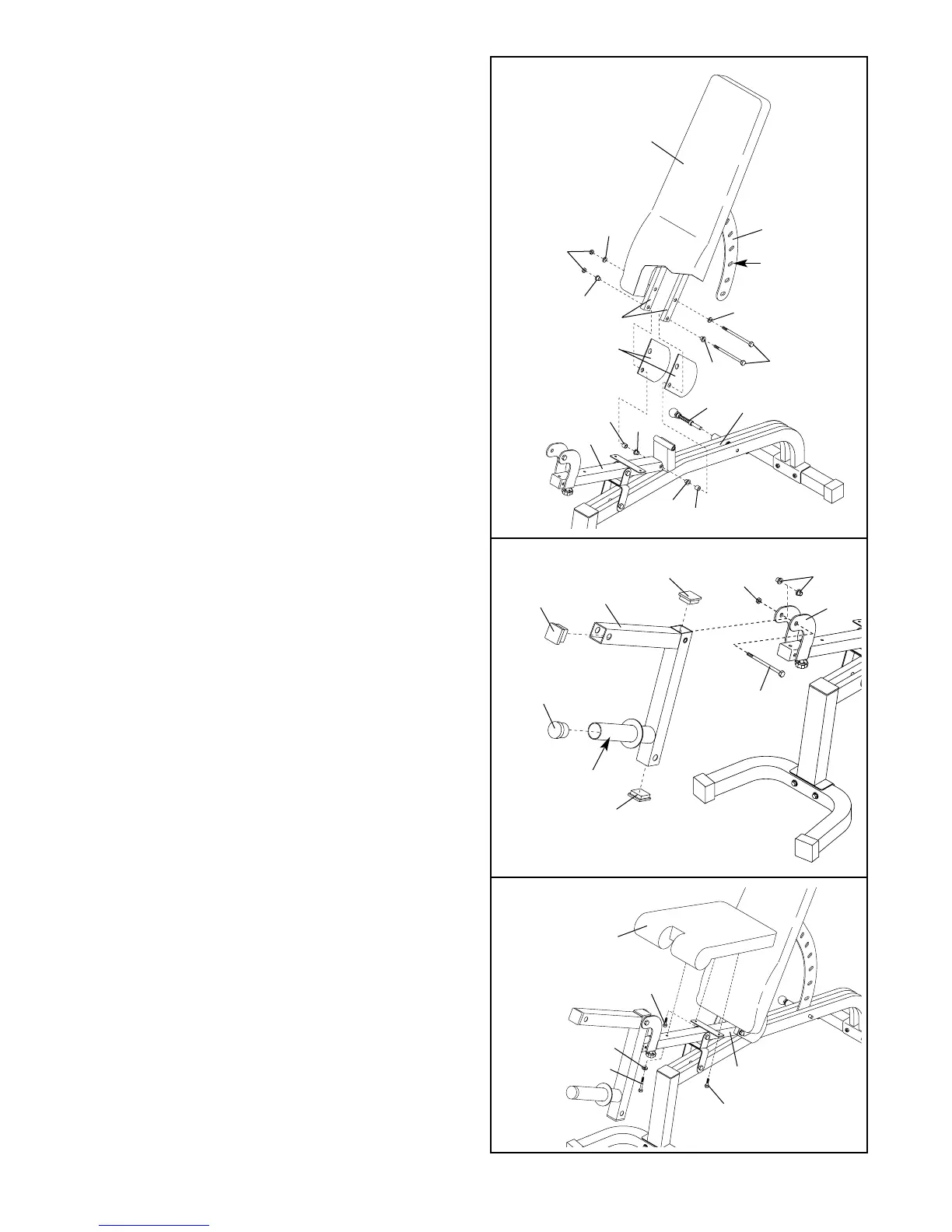

7. Befestigen Sie den Sitz (11) an die Klammern auf
dem Sitzrahmen (5) mit zwei M6 x 16mm Bolzen
(26). Befestigen Sie das andere Ende des Sitzes
an den Sitzrahmen mit einer M6 Unterlegscheibe
(34) und einem M6 x 50mm Bolzen (23).
6
37
4
37
14
19
Gewichtsstange
37
29
33
7
6. Drücken Sie drei 50mm quadratische Innenkap-
pen (37) in den Beinhebel (4) ein. Drücken Sie
eine 50mm runde Innenkappe (19) in die
Gewichtsstange.
Drücken Sie zwei 8mm Buchsen (14) in die
Beinhebelklammer (7).
Schmieren Sie einen M10 x 78mm Bolzen (29).
Befestigen Sie den Beinhebel (4) mit einem Bolzen
und einer M10 Nylon-Verschlussmutter (33) an der
Beinhebelklammer (7). Ziehen Sie die Nylon-
Verschlussmutter nicht zu fest an; der Beinhebel
muss sich leicht drehen können.
5
13
8
9
10
Verstelllöcher
14
32
14
14
15
15
14
1
35
36
5
33
32
5. Drücken Sie zwei 8mm Buchsen (14) in die unteren
Löcher in den Rückenlehnerahmen (8). Drücken
Sie zwei 8mm Buchsen in die Löcher im Sitzrah-
men (5).
Drehen Sie den Rückenlehne-Verstellknopf (13) in
den Bankrahmen (1) ein. Ziehen Sie den Knopf so
weit wie möglich heraus und lassen Sie die
Rückenlehneklammer (9) zwischen den zwei
Röhren auf dem Bankrahmen herunter. Klemmen
Sie den Knopf in das Verstellloch in der Rücken-
lehneklammer.
Schmieren Sie einen M10 x 140mm Bolzen (35).
Befestigen Sie die unteren Löcher in beiden
Rückenlehnerahmen (8) und die zwei Plastikplat-
ten (36) mit dem Bolzen, zwei 12,5mm Abstands-
stücken (15) und einer M10 Nylon-Verschussmut-
ter (33) am Sitzrahmen (5), wie gezeigt.
Schmieren Sie den anderen M10 x 140mm
Bolzen (35). Befestigen Sie die oberen Löcher in
beiden Rückenlehnerahmen (8) und die zwei
Plastikplatten (36) mit dem Bolzen, zwei M10
Unterlegscheiben (32) und einer M10 Nylon-
Verschussmutter (33) am Bankrahmen (1).
Ziehen Sie die M10 Nylon-Verschlussmuttern
(33) nicht zu fest an, die Rückenlehne (10)
muss sich leicht drehen können.
