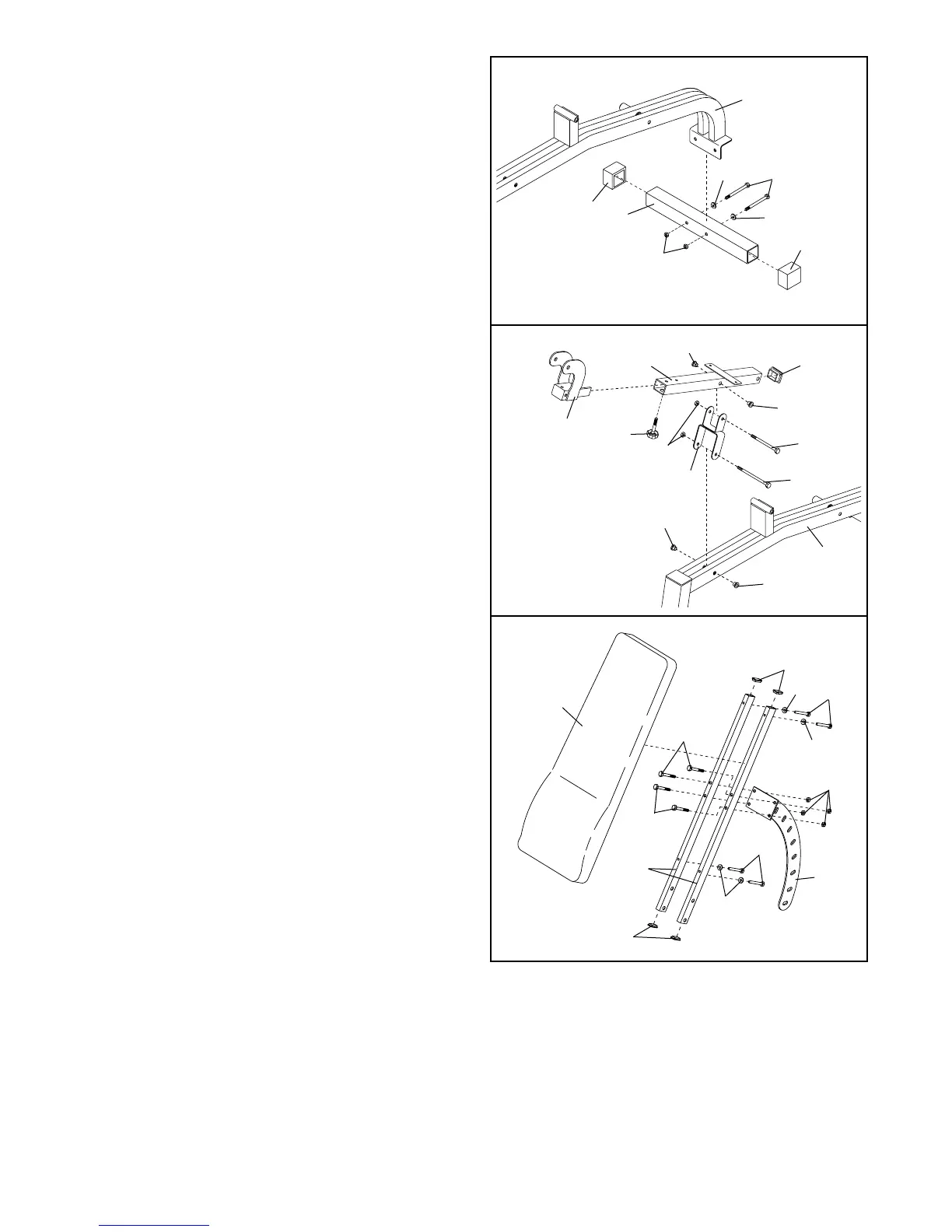

4. Premere quattro Cappucci Interni da 20mm x
40mm (12) nelle estremità dei Telai Schienale (8).
Posizionare i Telai Schienale come mostrato.
Attaccare il Sostegno Schienale (9) ai Telai
Schienale (8) con quattro Bulloni Trasporto da M8
x 55mm (24) e quattro Controdadi in Nylon da M8
(25).
Attaccare il Schienale (10) ai Telai Schienale (8)
con quattro Bulloni da M6 x 50mm (23) e quattro
Rondelle da M6 (34). Il Schienale deve essere
posizionato come mostrato.
4
7
3
33
6
28
7
20
14
5
14
14
27
30
1
14
23
12
12
10
8
24
9
34
24
34
25
34
23
3. Premere un Cappuccio Interno da 40mm x 50mm
(20) nelle estremità indicate del Telaio Sedile (5).
Premere le Boccole da 8mm (14) nei fori indicati
sul Telaio Sedile e sul Telaio Panca (1).
Attaccare il Sostegno Leva Gamba (7) al Telaio
Sedile (5) con la Manopola di Regolzaione da
M10 x 45mm (28).
Attaccare il Sostegno Sedile (6) al Telaio Sedile
(5) con un Bullone da M10 x 75mm (27) e un
Controdado in Nylon da M10 (33).
Attaccare il Sostegno Sedile (6) al Telaio Panca
(1) con un Bullone da M10 x 100mm (30) e un
Controdado in Nylon da M10 (33).
Non stringere troppo i Controdadi in Nylon
(33); il Sostegno Sedile (6) deve potersi girare
con facilità.
2. Premere un Cappuccio Esterno Quadrato da
50mm (22) in ciascuna estremità dello
Stabilizzatore Posteriore (3).
Attaccare lo Stabilizzatore Posteriore (3) al Telaio
Panca (1) con due Bulloni da M10 x 65mm (31),
due Rondelle da M10 (32), e due Controdadi in
Nylon da M10 (33).
2
22
31
32
32
33
22
1
3
