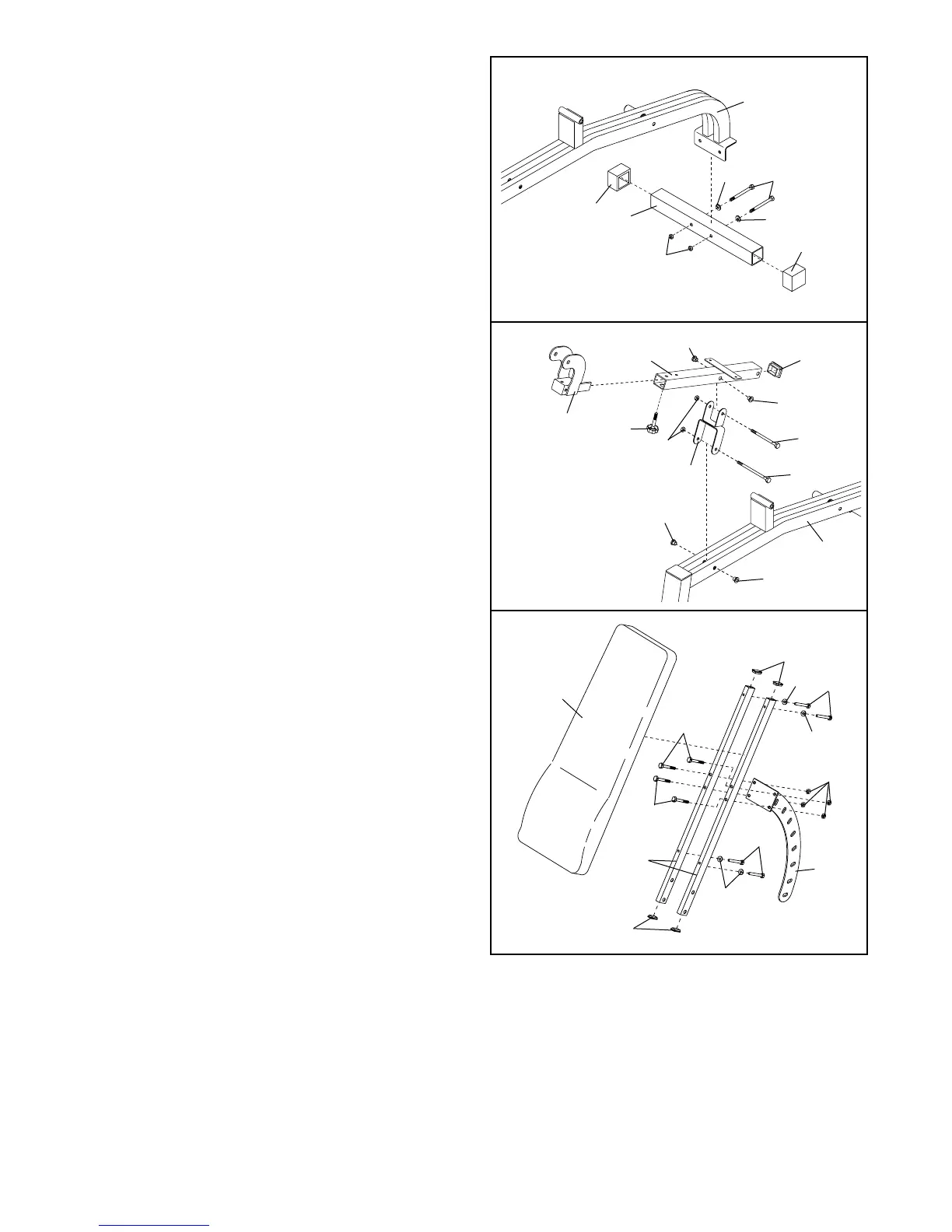

4. Presione las cuatro Tapas Internas de 20mm x
40mm (12) dentro de los extremos de los Marcos
del Respaldo (8). Oriente los Marcos del
Respaldo como se muestra.
Conecte el Sujetador del Respaldo (9) a los
Marcos del Respaldo (8) con cuatro Pernos de
Porte de M8 x 55mm (24) y cuatro Contratuercas
de Nylon de M8 (25).
Conecte el Respaldo (10) a los Marcos del
Respaldo (8) con cuatro Pernos de M6 x 50mm
(23) y cuatro Arandelas de M6 (34). El Respaldo
debe estar orientado como se muestra.
4
7
3
33
6
28
7
20
14
5
14
14
27
30
1
14
23
12
12
10
8
24
9
34
24
34
25
34
23
3. Presione una Tapa Interna de 40mm x 50mm (20)
dentro del extremo indicado del Marco del
Asiento (5). Presione Forros de Cojinete de 8mm
(14) dentro de los orificios indicados en el Marco
del Asiento y el Marco del Banco (1).
Conecte el Sujetador de la Palanca para las
Piernas (7) al Marco del Asiento (5) con la Perilla
de Ajuste de M10 x 45mm (28).
Conecte el Sujetador del Asiento (6) al Marco del
Asiento (5) con el Perno de M10 x 75mm (27) y
una Contratuerca de Nylon de M10 (33).
Conecte el Sujetador del Asiento (6) al Marco del
Banco (1) con el Perno de M10 x 100mm (30) y
una Contratuerca de Nylon de M10 (33).
No sobre apriete las Contratuercas de Nylon
de M10 (33); el Sujetador del Asiento (6) debe
poder pivotar fácilmente.
2
22
31
32
32
33
22
1
3
2. Presione una Tapa Externa Cuadrada de 50mm
(22) a cada extremo del Estabilizador Trasero (3).
Conecte el Estabilizador Trasero (3) a cada
Marco del Banco (1) con dos Pernos de M10 x
65mm (31), dos Arandelas de M10, y dos
Contratuercas de Nylon de M10 (33).
