3
14
11
1
5

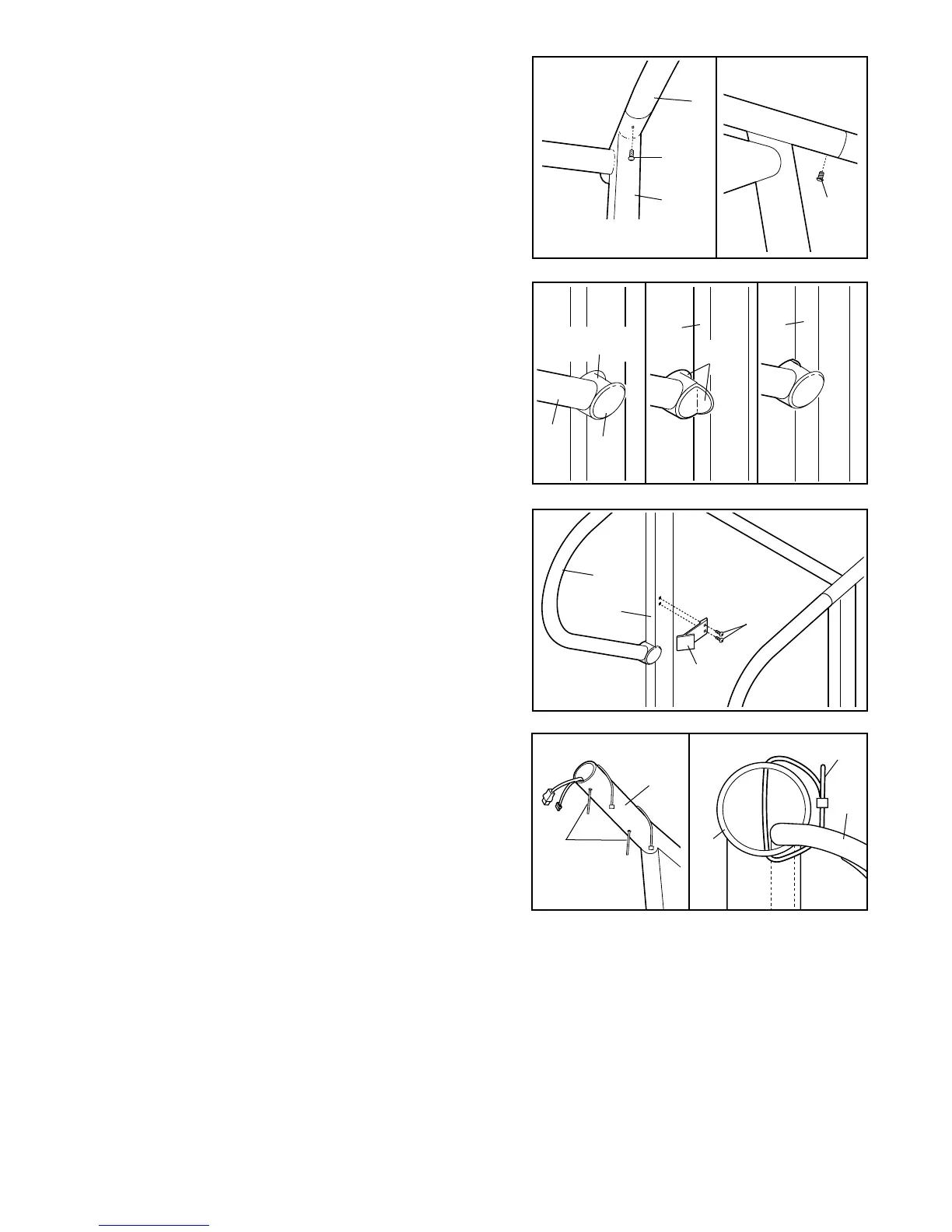

3. Allineare il foro sul Corrimani (1) con il foro sul Montante
(11) destro. Avvitare una Vite Corrimano (53) due giri
nel Montante e tenere il Corrimano all’angolo mostrato
nel disegno 3b. Potrebbe essere d’aiuto sollevare e poi
spingere verso sotto il Corrimano mentre avvitate la Vite
Corrimano.
4. Fare riferimento al disegno 4a. Infilare un Cappuccio
Corrimano (41) sull’estremità del Corrimano (1). Il
Cappuccio Corrimano dovrebbe inserirsi sul Corrimano
come mostrato nel disegno, con la parte stretta del
Cappuccio dalla parte di sopra. Girare l’estremità infe-
riore del Corrimano di lato come mostrato nel disegno.
Fare riferimento al disegno 4b. Piegare il lato Cappuccio
Corrimano da una parte o dall’altra mentre posizionate il
Cappuccio Corrimano sul Montante (11) come mostrato
nel disegno 4c.
5. Fare riferimento alla fase 3. Stringere la Vite Corrimano
(53).
Attaccare l’altro Corrimano (1) al Montante (11) sinistro
come descritto nelle fasi 2 a 4.
Attaccare la Chiusura a Scatto (14) al Montante (11) con
due Viti Chiusura a Scatto (3). Fare attenzione a non
stringere troppo le Viti Chiusura a Scatto.
1
53
53
11
3a
Bottom View
4a
4b
4c
1
41
11
11
Narrow Part
Flap
3b
1
6a
A
21
A
1
6b
6. Vedere il disegno 6a. Infilare i due inclusi lacci filo (A) at-
traverso i fori indicati nel Corrimano (1) destro.
Vedere il disegno 6b. Guardare dentro il Corrimano (1) de-
stro ed assicurarsi che i Fili (21) siano stati fissati al lato mo-
strato. Stringere i lacci fili (A).
7
