. Attachez le Montant du Loquet (82) sur le Montant
Gauche (84) à l’aide de deux Vis du Loquet (56). Vissez
l
es deux Vis du Loquet à la main, de quelques tours,
avant de la serrer. Remarque : les Vis du Loquet peuvent
ê
tre déjà attachées sur le Montant Gauche.
5
6
84
82
3
4. Référez-vous à l’étape 6 et localisez les quatre Boulons
du Montant (86). Dévissez les Boulons du Montant de
deux à trois tours.

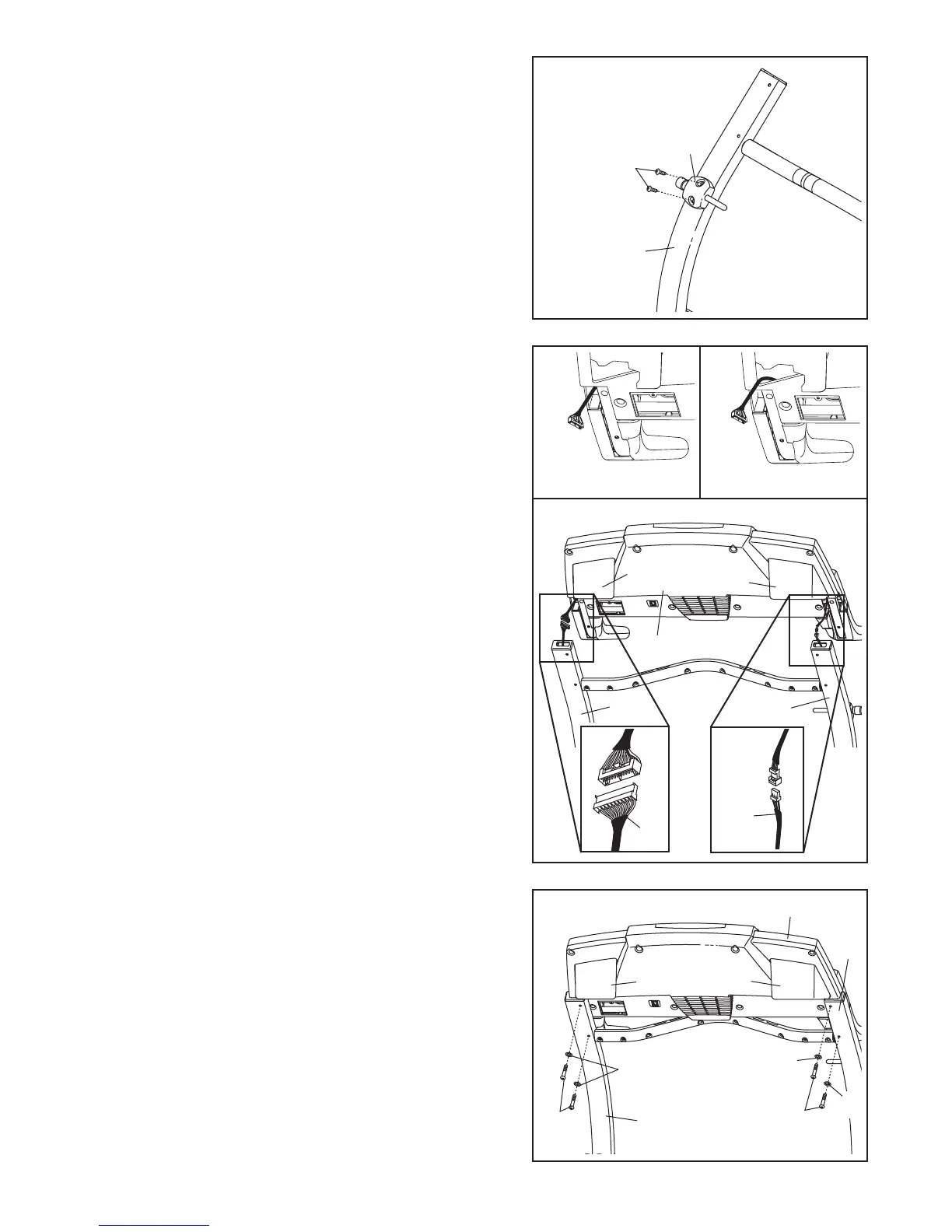

Référez-vous au schéma 4c. Avec l’aide d’une deuxième
personne, placez la Base de la Console (101) près des
Montants (80, 84). Regardez sous la Base de la Console
et localisez les fils sur les cotés de la Base de la
Console. Assurez-vous que les fils
ne sont pas enfilés
dans les ouvertures pour les Plateaux (109, 111). Le
schéma 4a illustre la position correcte des fils. Le
schéma 4b illustre une mauvaise position.
Référez-vous au schéma 4c. Coupez les attaches en
plastique maintenant le Groupement de Fils (74) et le fil
du moniteur cardiaque dans les Montants (80, 84).
Branchez le Groupement de Fils et le fil du moniteur car-
diaque sur les fils sur les cotés de la Base de la Console
(101) (voir schémas en encadré). Les connecteurs doi-
vent pouvoir glisser facilement l’un dans l’autre et
s’enclencher en place. Si les connecteurs ne glissent
pas facilement l’un dans l’autre et ne s’enclenchent pas,
essayez à nouveau.
Assurez-vous de brancher les
connecteurs correctement. SI LES PRISES NE SONT
PAS BRANCHÉES CORRECTEMENT, LA CONSOLE
PEUT ETRE ENDOMMAGÉE QUAND LE COURANT
EST BRANCHÉ
.
Enfilez l’excès de Groupement de Fils et
du fil du moniteur cardiaque dans la Base de la Console.
5. Placez la Base de la Console (101) sur les Montants (80,
84). Faites attention de ne pas pincer les Fils (non-
illustrés) dans les Montants. Attachez la Base de la
Console sur chaque Montant à l’aide de deux Boulons
de la Console (76) et deux Rondelles Etoilées Internes
(77) ; vissez les quatre Boulons de la Console de
quelques tours avant de tous les serrer.
Assurez-vous que les Plateaux Droit et Gauche (109,
111) sont enfoncés dans la Base de la Console (101).
101
111
109
80
84
4a
4b
4c
Correct
Mauvais
Fil du
Moniteur
74
