Lo schema di Fig. 3.A riassume tutti i collegamenti da realizzare fra la scheda e gli altri elementi per ottenere un impianto correttamente
funzionante.
Si ricorda che i collegamenti del motore (pin 3 e 7 del connettore 8 poli) e i collegamenti dell’alimentazione (pin 4 e 8 del connettore 8
poli) vanno realizzati esattamente come in gura avendo cura di mettere dei cavi con sezione minima di 4 mmq.
Attenersi scrupolosamente alle istruzioni fornite a corredo del dispositivo sollevamento letto (schema di collegamento).
Nell’operazione di installazione attenersi alle attuali normative CEI in materia.
Il costruttore fornisce insieme al dispositivo sollevamento letto una serie di cablaggi a misura standard atti per l’installazione. Al termine
della installazione elettrica si potrà procedere alla messa in servizio e collaudo del prodotto.
La Ditta costruttrice declina ogni responsabilità in caso di malfunzionamento del dispositivo sollevamento letto o del veicolo
dovuto a collegamenti a impianto elettrico non in perfetto stato di funzionamento e ad una installazione sul veicolo non
corretta.
5.3.4 AVVIAMENTO E FUNZIONAMENTO

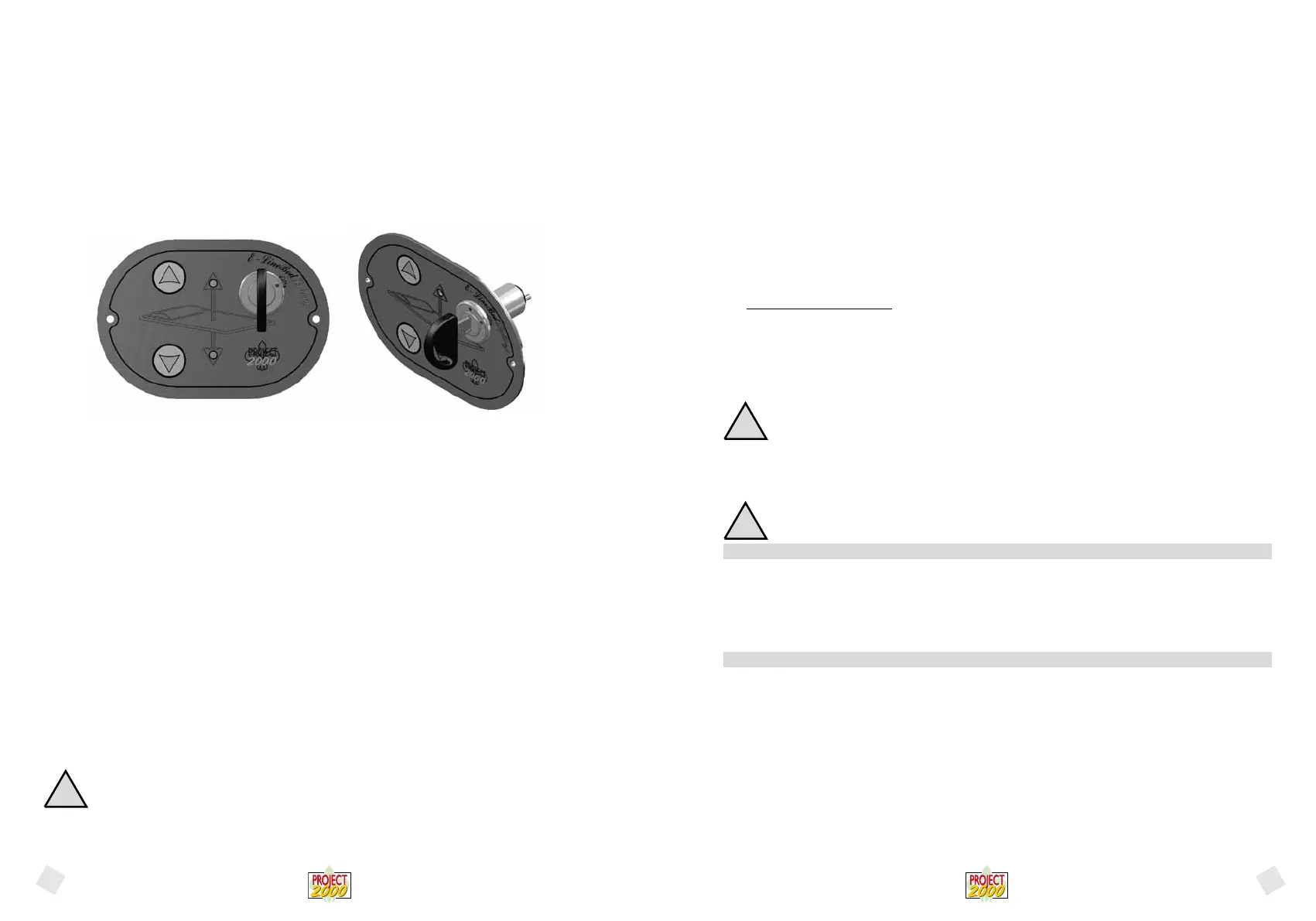

FIG. 4.A – IL PANNELLO FRONTALE DEL CONTROLLER ENCODER MECCANICO
Il letto si muove verticalmente all’interno di una struttura appositamente realizzata, ed il suo movimento è limitato da due estremi:
- verso l’alto, il limite è rappresentato dal sensore di ne corsa;
- verso il basso, il limite è rappresentato dal punto più basso programmato REGOLANDO IL FINE CORSA POSTO SULL’ENCODER
MECCANICO
La movimentazione del letto è ottenuta ATTIVANDO IN POSIZIONE ON L’INTERRUTTORE A CHIAVE SUL PANNELLO e premendo
i tasti freccia sul pannello frontale. Premendo il tasto UP (freccia su) si otterrà la salita del letto, premendo il tasto DOWN si otterrà la
discesa.
Sul pannello del controller sono presenti due led verdi. Durante il movimento del letto sarà acceso solo il led corrispondente al senso
di marcia.
La movimentazione andrà avanti n tanto che il tasto è premuto, e si fermerà quando avverrà uno dei seguenti eventi:
• Viene lasciato il tasto premuto;
• Viene raggiunto il punto di stop programmato;
• Quando il letto è in salita, viene raggiunto il punto di ne corsa.
Premendo nuovamente uno dei tasti riprenderà il movimento del letto, a meno che non si verichi una delle seguenti condizioni:
• Il letto è nella posizione di ne corsa e si sta premendo il tasto UP;
• Il letto è nella posizione più bassa programmata e si sta premendo il tasto DOWN.
In queste due condizioni il letto resta fermo perché sono stati raggiunti i punti deniti quali limite del range operativo della struttura e
non è consentito superarli.
ATTENZIONE!
Durante la movimentazione del dispositivo sollevamento letto porre la massima attenzione e curare
che bambini non sostino nel raggio di azione del dispositivo sollevamento letto.
5.3.5 DISPOSITIVI DI SICUREZZA
5.3.5.1 PROTEZIONE CONTRO ACCESSI INDESIDERATI
Il controller è dotato di una protezione contro gli accessi indesiderati “ INTERRUTTORE A CHIAVE POSTO SUL PANNELLO DI CON-
TROLLO” Fig. 4.A , CON CHIAVE IN POSIZIONE OFF IL SISTEMA E’ BLOCCATO. Per sbloccare la protezione e accedere alle nor-
mali funzioni si deve GIRARE LA CHIAVE IN POSIZIONE ON
5.3.5.2 ALLARME PER BLOCCO DI SICUREZZA
Per garantire la sicurezza in marcia , il letto deve essere bloccato in posizione di riposo con appositi cinturini di sicurezza. Tali
cinturini hanno internamente un contatto normalmente chiuso che può essere usato per discriminare lo stato di “cinturino di
sicurezza allacciata” o meno. Il collegamento di tali dispositivi è mostrato in Fig. 3.A. indicati dalla scritta “sicurezza cintura”.
ATTENZIONE ! Fermare sempre il letto nel punto più alto prima di inserire il cinturino di sicurezza.
I vari modelli sono stati progettati e realizzati tenendo presente tutti i principali criteri di sicurezza, in modo da ridurre e/o annullare ogni
componente di rischio connessa al funzionamento.
In particolare è opportuno mettere in evidenza l’esistenza dei seguenti dispositivi di sicurezza:
5.4 DISPOSITIVI MECCANICI
I dispositivi sollevamento letto i sono forniti di un sistema di sblocco o azionamento manuale per il funzionamento manuale;
si tratta di un dispositivo manuale a manovella che viene inserito nel motore (TAV. B) e che consente di alzare e abbassare il
letto SOLO IN CASO DI EMERGENZA.
PRIMA DI INIZIARE QUALSIASI INTERVENTO SUL DISPOSITIVO SOLLEVAMENTO LETTO TOGLIERE SEMPRE LA TENSIONE.
5.4.1 SISTEMA DI PROTEZIONE DEL MOTORE
Il dispositivo sollevamento letto viene fornito con un sistema di protezione del motore elettrico dai sovraccarichi meccanici che potreb-
bero agire sul motore durante il suo funzionamento.
NON SOSTARE NEL RAGGIO DI AZIONE DEL DISPOSITIVO SOLLEVAMENTO LETTO E’ VIETATO
MOVIMENTARE IL DISPOSITIVO SOLLEVAMENTO LETTO CON PERSONE SOPRA E SOTTO DI ESSO.
E’ COMUNQUE VIETATO STAZIONARE SUL DISPOSITIVO SOLLEVAMENTO
LETTO QUANDO QUESTO E’ IN MOVIMENTO
I vari modelli sono stati progettati e realizzati in modo da ridurre al minimo o eliminare i rischi connessi allo schiacciamento e al cesoia-
mento; si tenga presente comunque che i rischi connessi al movimento dei dispositivi sollevamento letto risultano in pratica annullati
dalla limitatezza delle forze di schiacciamento.
NON ACCEDERE ALLE PARTI DEL DISPOSITIVO SOLLEVAMENTO LETTO QUANDO QUESTO E’ IN MOVIMENTO.
6.0 MESSA IN SERVIZIO E COLLAUDO
Il prodotto viene consegnato al cliente integralmente collaudato e pronto per la messa in servizio. Le operazioni di messa in servizio
e collaudo del prodotto, una volta installato sul veicolo, dovranno essere eettuate da personale specializzato per eliminare i rischi
collegati alla prima messa in servizio del prodotto.
Tutte le operazioni di messa in servizio e collaudo devono essere eettuate da personale qualicato ed autorizzato.
7.0 CAMPO D’IMPIEGO E USO PREVISTO
Il prodotto dovrà essere destinato al solo uso ED ESCLUSIVO USO per il quale è espressamente concepito, e cioè sollevare e abbassare
un piano del letto all’interno di un veicolo adibito al tempo libero.
Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri o erronei ed irragionevoli.
L’utilizzatore deve attenersi alle norme di sicurezza vigenti nel paese d’installazione, oltre alle regole dettate dal comune buonsenso e
assicurarsi che vengano eettuate correttamente le periodiche operazioni di manutenzione.
L’installatore, l’utilizzatore o il manutentore hanno l’obbligo di segnalare al costruttore eventuali difetti o deterioramenti che possano
compromettere l’originale sicurezza d’impianto.
Le responsabilità derivanti dai componenti commerciali montati sul prodotto sono delegate ai rispettivi costruttori; le responsabilità
del personale autorizzato all’uso del prodotto sono delegate al cliente.
!
!
!
