INSTRUCTIONS POUR L’ASSEMBLAGE
3b. Installation avec l’applique : Appliquez un trait
de scellant à base de silicone clair (non inclus)
autour de la plaque à mastic (F). Placez la
plaque à mastic (F) et l’applique (E) sur le
lavabo (non inclus). Posez le corps du robinet
dans l'applique (E).
5. Glissez la rondelle en caoutchouc (G) et la
rondelle métallique (H) sur la tige du corps du
robinet (B). Fixez le corps du robinet (B) au
lavabo à l’aide de l’écrou de blocage (I) et des
vis préassemblées.
4. Dévissez les vis préassemblées de l'écrou de
blocage (I) jusqu’à ce qu’elles soient de niveau
avec la surface de l'écrou de blocage (I).
2
2
1
3b
4
5
1
3b
4
5
5-1
2
5-2
3
F
B
E
I
B
G
H
I
14

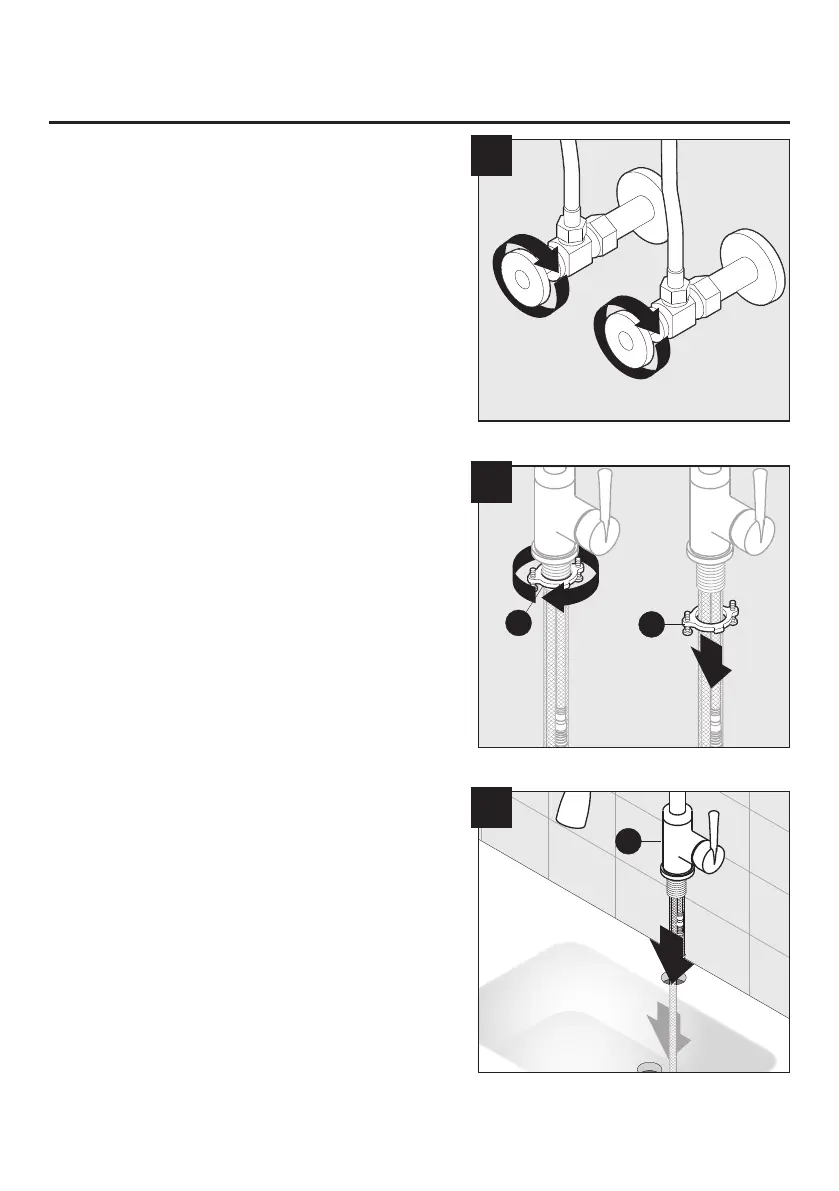

2. Dévissez l’écrou de blocage (I) de la tige du
corps du robinet (B). Retirez l'écrou de blocage.
3a. Installation sans l’applique : Insérez le corps du
robinet (B) sur le lavabo (non inclus).
1. Coupez l’alimentation en eau. Retirez le
robinet existant, le cas échéant.
INSTRUCTIONS POUR L’ASSEMBLAGE
1
1
2
1
2
3a
2
3a
I
I
B
