Sonde avec d = 25 mm
(tenir compte du mode d’emploi de la sonde et de la figure 2) :
ATTENTION
Plonger lentement la sonde dans la chambre d’analyse,
sinon la membrane risque de se détendre.
Retirer le bouchon du haut d’un module de 25 mm
Commencer par glisser le joint torique (4) par le dessous sur la sonde (3), et ensuite la rondelle
de montage (5).
Glisser ensuite la vis de blocage (1) par le dessus sur la sonde (3).
Introduire prudemment la sonde (3) dans le module.
Serrer la vis de blocage (1).
Visser le bouchon de débit (6) par le dessous dans le module

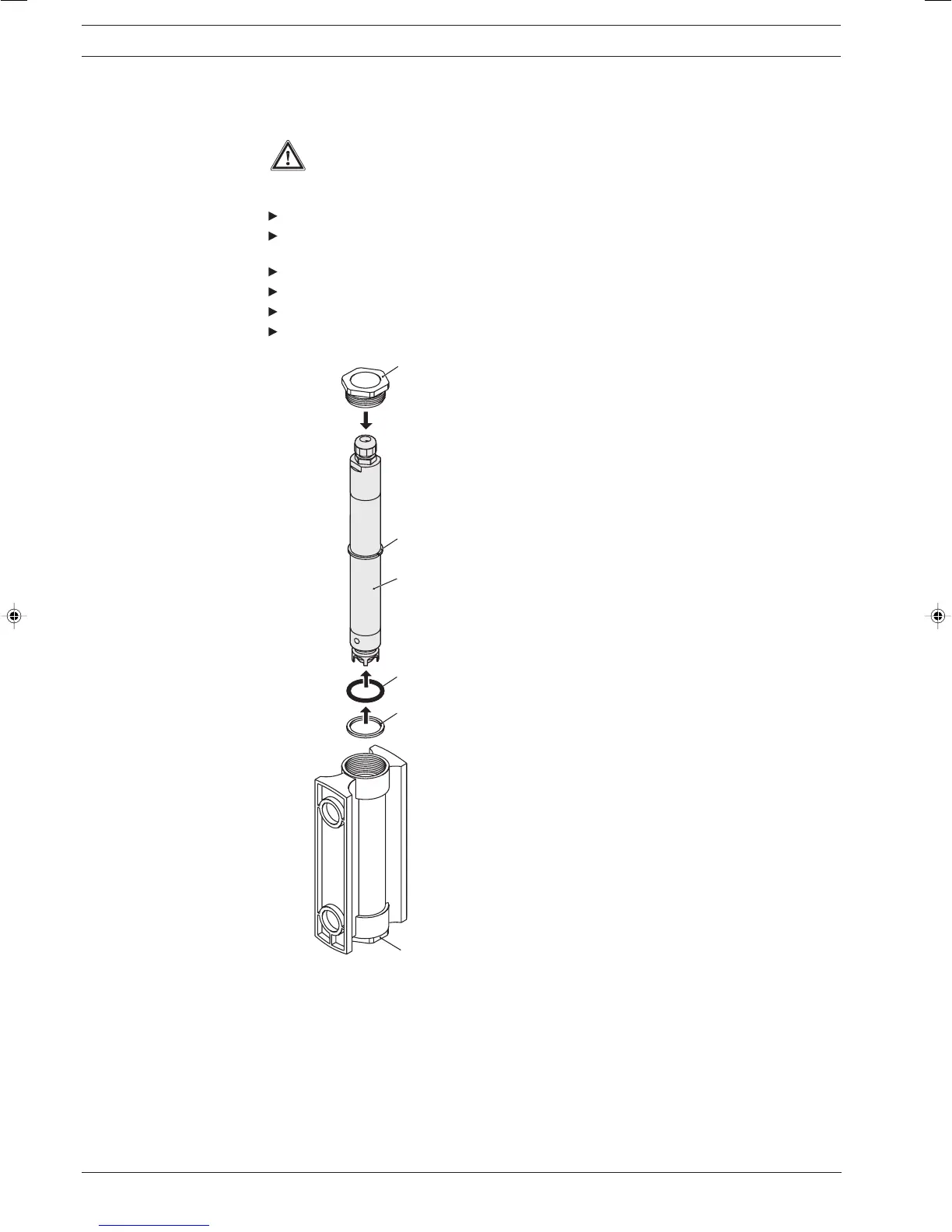

Figure 2
Montage de sondes
Montage et installation
4
2
1
3
5
6
