Sonde débitmétrique (voir figure 3)
Retirer le bouchon du haut du module débitmétrique.
Faire glisser la sonde débitmétrique (1) dans le module débitmétrique.
Serrer l’embout de transfert (3).
Serrer l’embout de serrage (2).

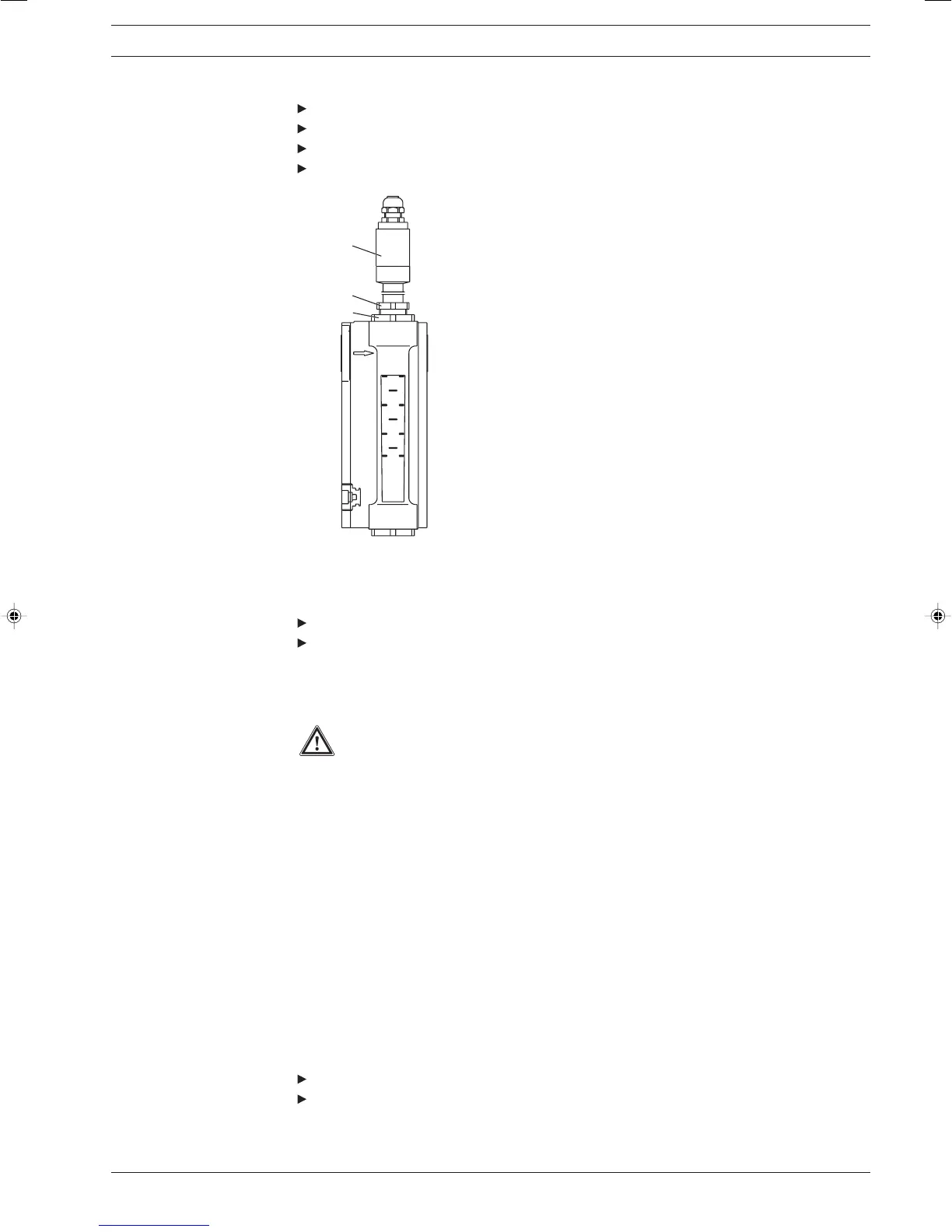

Figure 3
Montage de
sonde débitmétrique
Montage des autres accessoires :
Visser le bouchon d’équilibrage du potentiel sous la sonde correspondante.
Visser le robinet de prélèvement à la place d’un bouchon inférieur
(deux tailles : PG 13,5 ou d = 25 mm).
5.2 Installation hydraulique
ATTENTION
• Respecter les paramètres de fonctionnement maximums autorisés de
l’ensemble de l’installation de la chambre d’analyse (par exemple pression,
température) ! Il faut ici tenir compte de la valeur la plus basse des éléments
qui composent la chambre d’analyse et des sondes intégrées (voir les modes
d’emploi correspondants) ! Il faut tenir compte de la variation de la pression
maximale en fonction de la température !
• Monter la chambre d’analyse de manière à ce que les modules ne puissent pas
se vider ni se remplir d’air, même en cas d’immobilisation de l’eau de mesure !
• Il faut prévoir des robinets d’arrêt dans l’arrivée et dans le départ du bloc de
modules !
• Monter la chambre d’analyse de manière à ce qu’aucune dépression ne puisse
s’y établir !
• Si la chambre d’analyse est installée dans un système à écoulement libre,
poser la conduite d’écoulement en S et avec une pente montante !
• Si l’eau de mesure est polluée, il faut installer un filtre à particules dans la
conduite d’arrivée (tenir compte du « ralentissement » provoqué par le filtre) !
• Si le bloc de modules est installé dans un système de conduites rigides, il doit
être monté sans aucune contrainte !
Raccorder la conduite d’arrivée au kit de raccordement du robinet à boisseau sphérique.
Raccorder la conduite d’écoulement au kit de raccordement du côté sortie.
Montage et installation
