Montieren und Installieren
Weiteres Zubehör montieren:
Den Potenzialausgleichsstopfen unterhalb des entsprechenden Sensors einschrauben.
Den Probeentnahmehahn statt einem unteren Blindstopfen einschrauben
(zwei Größen: PG 13,5 oder d = 25 mm).
5.2 Installieren, hydraulisch
ACHTUNG
• Die maximal zulässigen Betriebsparameter der gesamten Installation des
Durchlaufgebers beachten (z. B. Druck, Temperatur, Durchfluss)! Dabei die
niedrigsten maximal zulässigen Betriebsparameter der Teile des Durchlaufgebers
und der eingebauten Sensoren berücksichtigen (siehe deren
Betriebsanleitungen)! Temperaturabhängigkeit des maximalen Drucks
beachten!
•
Den Durchlaufgeber so montieren, dass die Module auch bei Messwasserstillstand
nicht leer laufen können bzw. sich nicht mit Luft füllen können!
• Im Zu- und Ablauf des Modulblocks müssen Absperrarmaturen vorhanden
sein!
• Den Durchlaufgeber so montieren, dass sich kein Unterdruck in ihm bilden
kann!
• Bei Einbau des Durchlaufgebers in ein System mit freiem Auslauf, die Ableitung
S-förmig aufsteigend verlegen!
• Bei verschmutztem Messwasser einen Schmutzfilter in die Zuleitung des
Durchlaufgebers montieren! („Zehrung“ durch den Filter beachten.)
• Bei Einbau in eine Festverrohrung muss der Modulblock völlig spannungsfrei
eingebaut werden!
Die Zulaufleitung an das Anschlussset des Kugelhahns anschließen
die Auslaufleitung an das Anschlussset auf der Auslaufseite anschließen.

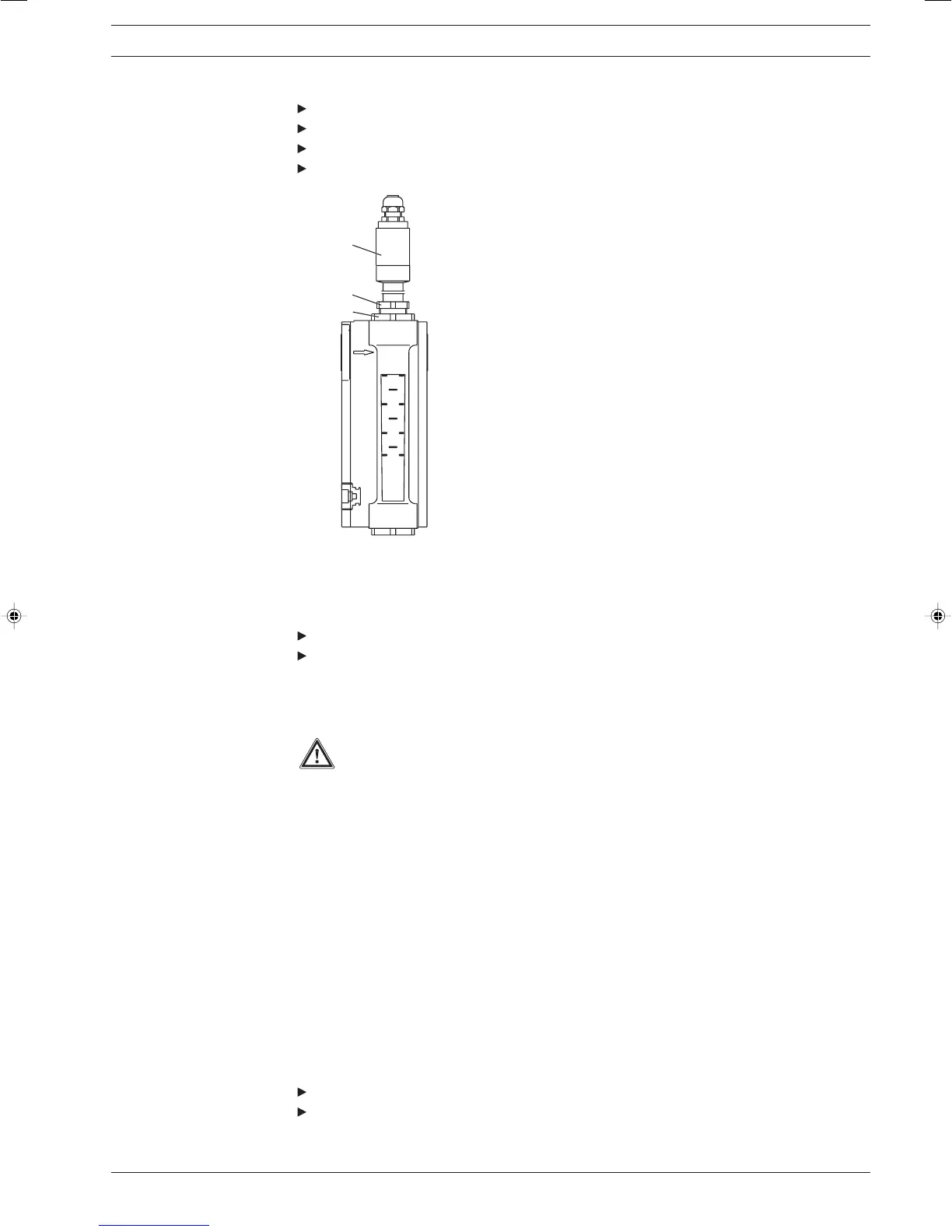

Durchflusssensor (siehe Abb. 3)
Den oberen Blindstopfen des Durchflussmoduls entfernen
Den Durchflusssensor (1) in das Durchflussmodul schieben
Den Übergangsnippel (3) anziehen
Den Klemmnippel (2) anziehen
Abbildung 3
Durchflusssensor
montieren
