Montieren und Installieren
Sensor mit d = 25 mm (Betriebsanleitung Sensor und Abb. 2 beachten):
ACHTUNG
Den Sensor langsam in den Durchlaufgeber senken, sonst kann sich die
Membrane dehnen.
Den oberen Blindstopfen eines 25 mm-Moduls entfernen
erst den O-Ring (4), dann die Montagescheibe (5) von unten auf den Sensor (3) schieben
dann die Halteschraube (1) von oben auf den Sensor (3) schieben
den Sensor (3) vorsichtig in das Modul einschieben
die Halteschraube (1) anziehen
einen Anströmstopfen (6) unten in das Modul einschrauben

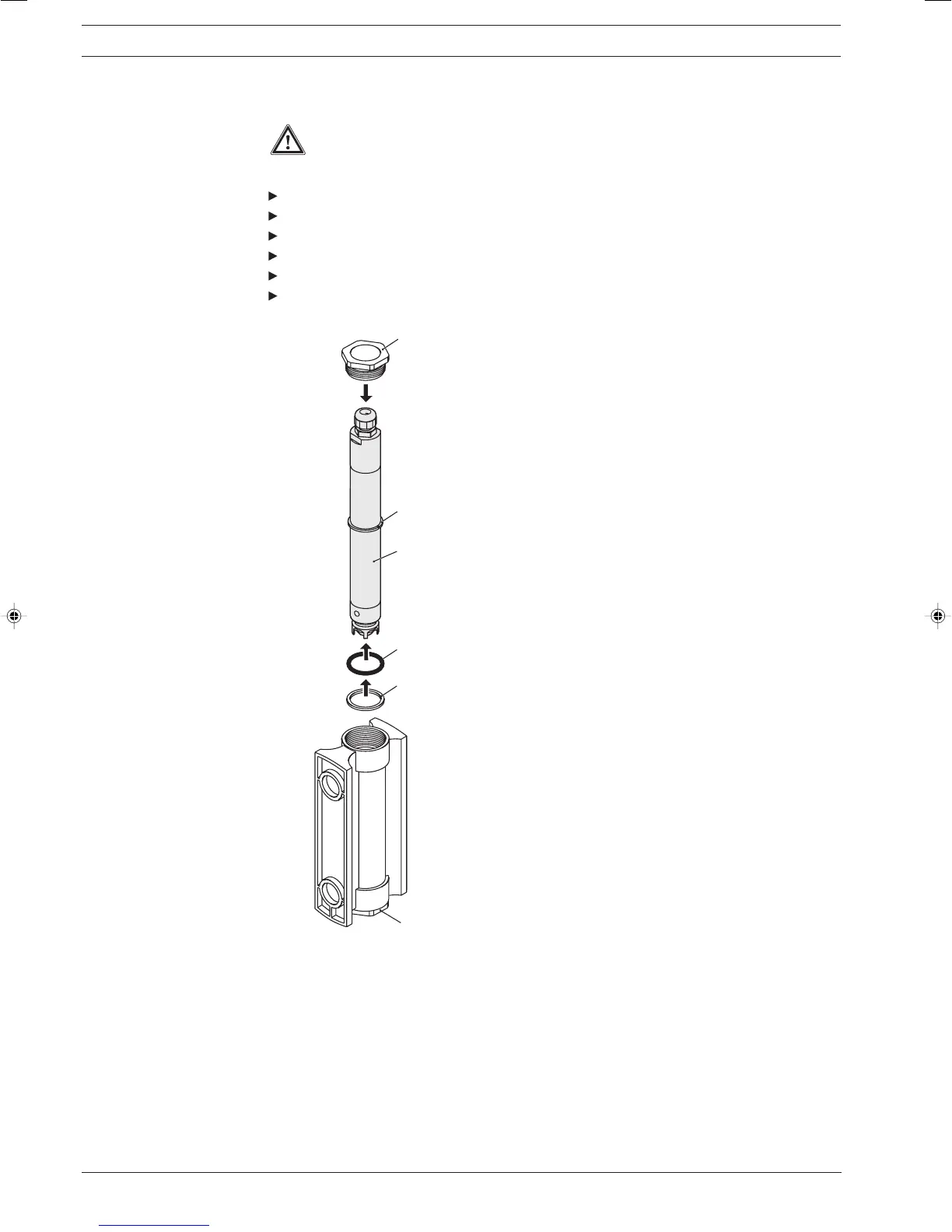

Abbildung 2
Sensoren montieren
4
2
1
3
5
6
